通讯设备用钣金分隔式金属盒结构

　　这款钣金材质的分隔式金属盒，主要应用在通讯基站内部板卡分区、工业通讯终端模块隔离、户外通讯设备内置组件防护这类场景中，日常做结构设计时，这类构件往往是设备内部走线、模块分区的核心承载件，很多刚入行的工程师容易忽略这类盒体的结构细节，实际投产和装配时才会发现干涉、强度不足的问题。从实际用途来看，它并非作为设备的外防护外壳使用，而是安装在设备腔体内部，承担不同功能模块之间的物理分隔、局部电磁屏蔽辅助、零散小元件的收纳承托作用，比如在多通道通讯网关设备里，不同频段的通讯模块如果直接贴装在主安装板上，容易出现信号串扰，同时运维时拆装单个模块容易触碰相邻元件，这类分隔式金属盒就可以把不同模块分别安置在独立的隔舱空间内，既减少模块间的信号干扰，

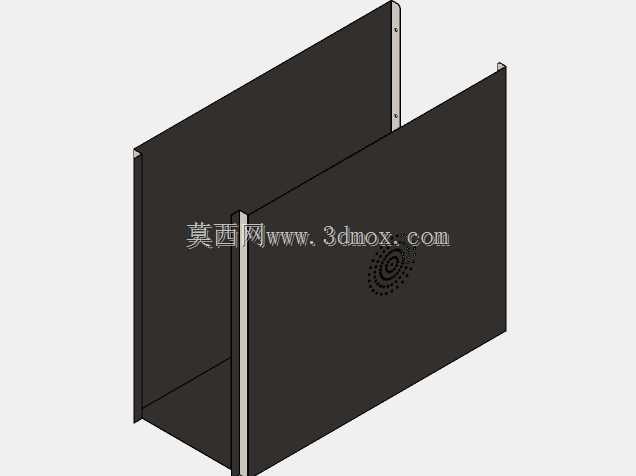

　　也能给模块提供额外的物理防护，避免装配、运维过程中的磕碰损伤。从功能特性上看，这款盒体采用无顶开放式的双隔舱设计，两个相邻的立板分别作为两个隔舱的侧壁，共用底部的安装平面，整体没有额外的拼接焊缝，是通过整板折弯工艺一次成型的，这种设计的优势在于减少了拼接工序带来的装配误差，同时整体结构的刚性更好，不会因为拼接处的连接松动出现隔舱移位的问题。立板边缘预留的小凸边结构，是用来配合设备内部的安装导轨做卡接定位的，不需要额外打过多的固定螺丝，装配时可以顺着导轨滑入预设位置，再通过端部的1-2颗固定螺丝完成锁紧，大幅提升装配效率。立板上的点阵式小孔区域，是对应隔舱内部模块的散热位置预留的，既不会大幅降低立板的结构强度，

　　也能让模块工作时产生的热量通过孔洞对流散出，避免封闭隔舱出现积热问题。做这类结构的设计时，首先要考虑的是安装边界的匹配问题，盒体的整体外形尺寸需要完全适配设备内部的预留安装腔，尤其是立板的高度不能超过设备上盖的内部净空，否则会出现上盖无法闭合的问题；底部安装平面的平面度公差需要控制在0.2mm以内，保证贴装在主安装板上时不会出现翘曲，避免隔舱倾斜导致内部模块安装不到位。折弯处的圆角半径需要匹配所选钣金板材的厚度，这款构件采用的是常规冷轧钢板材质，折弯内R设置为板材厚度的1.2倍，避免折弯处出现应力集中导致的开裂问题，同时折弯边的直边高度不能低于板材厚度的2.5倍，否则折弯时会出现压边不实、角度超差的问题。

　　设计时还要考虑内部模块的安装空间，每个隔舱的净宽度需要比对应模块的最大外形尺寸预留0.5-1mm的装配间隙，既不能间隙过大导致模块在舱内晃动，也不能间隙过小导致模块无法顺利装入。立板上的散热孔排布需要避开内部模块的元件突出位置，同时孔间距不能过小，否则会导致立板的抗弯折强度下降，在受到侧向冲击时出现变形。另外，这类内置金属盒的边缘都做了去毛刺处理，避免装配时划伤操作人员或者破坏相邻线缆的绝缘层，在实际的设备运维场景中，这类无顶的开放式设计也方便运维人员直接观察内部模块的状态指示灯，不需要拆下整个盒体就能完成模块的状态排查和更换操作，大幅降低后期的维护成本。很多工程师在做这类内置构件时，容易过度追求结构强度把板材选得过厚，反而增加了设备的整体重量，实际这类内置分隔盒只需要承担模块的承托和分隔作用，选用1-1.5mm厚度的冷轧钢板就完全可以满足强度要求，配合折弯形成的立板结构，侧向的抗形变能力完全可以应对常规的运输振动和使用中的冲击载荷。
