羊角式木柄敲击起钉五金工具设计

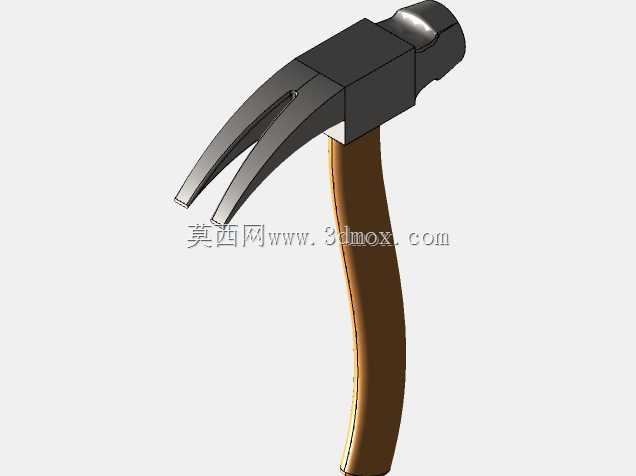

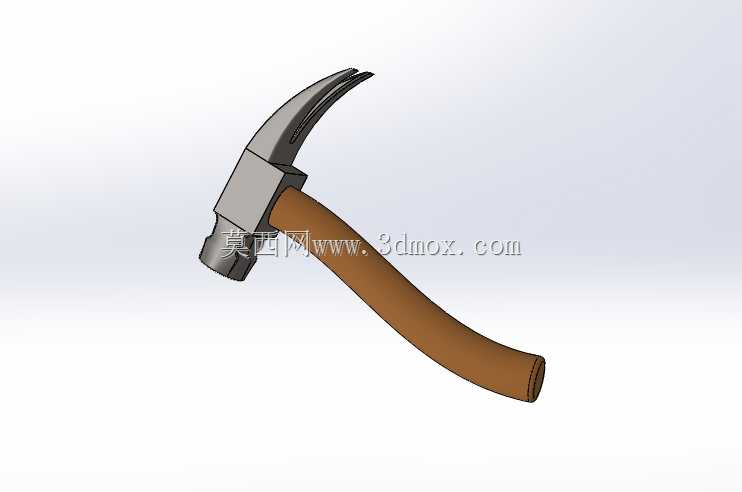

　　日常设备维保、木质构件加工、现场装配作业场景里，这类带弯曲起钉槽的敲击工具是工位上常备的手持作业器具，区别于纯敲击用途的八角锤，其双功能结构能同时满足敲击施力与铁钉拔除的作业需求，不用在作业过程中频繁更换工具，能有效减少工位辅助器具的摆放数量，降低作业过程中工具找寻的无效耗时。锤头部分采用高碳钢锻打成型的结构设计，一端为平整的圆形敲击端面，端面边缘做了小尺寸的倒角过渡，避免敲击过程中边缘崩裂产生飞溅碎屑，也能减少敲击时对被加工件表面的压痕损伤；另一端为分叉式的羊角起钉结构，两个叉爪之间开有V型卡槽，卡槽根部做了圆弧过渡处理，拔除铁钉时能让钉杆顺利卡入槽内，利用杠杆原理撬动时，叉爪的弧形接触面能贴合木质构件表面，

　　不会在撬动过程中刮伤工件表层，同时叉爪的厚度经过受力校核，撬动直径6mm以内的圆钉时不会出现叉爪变形、断裂的问题。锤头与木柄的连接采用传统的楔胀式固定结构，锤头的安装孔为上小下大的锥形通孔，木柄装入后从端部打入金属楔块，让木柄端部在孔内胀开填满锥孔，完全避免敲击过程中锤头松动飞出的安全隐患，木柄的选材采用硬杂木材质，表面做了打磨光滑处理，握持段的曲线完全贴合人手握持时的掌型弧度，长时间握持作业不会产生明显的硌手感，同时木材本身的减震属性能有效缓冲敲击时产生的反震力，降低长时间作业带来的手臂疲劳感。从安装边界与尺寸适配来看，锤头总长度控制在130mm左右，敲击端面直径约30mm，羊角端的最大开叉宽度为25mm，木柄总长度约320mm，

　　握持段的最大直径为35mm，整体重量控制在500g左右，这个重量区间既能保证敲击时具备足够的冲击力，也不会因为重量过大导致单手握持操作困难，适配绝大多数成年男性作业人员的握持力度需求。设计过程中重点考量了受力传递的路径合理性，敲击时的冲击力从锤头端面沿锤头中心轴线直接传递到木柄，力线与握持的手臂方向保持一致，不会产生额外的偏转力矩，起钉作业时的杠杆支点设置在羊角根部与工件接触的位置，力臂长度经过优化，只需要在木柄端部施加较小的下压力就能产生足够的起钉力矩，对于嵌入木材深度30mm以内的圆钉都能顺利拔除，不需要额外借助垫块来增大力臂。木柄与锤头的连接位置还做了防松的细节处理，木柄插入锤头的部分加工有周向的防滑凹槽，

　　打入楔块后木材嵌入凹槽内，进一步提升连接的牢固程度，即使经历上万次的敲击作业，也不会出现锤头移位的问题。锤头的表面做了防锈喷涂处理，非工作面的涂层能隔绝空气中的水汽，避免长期存放过程中出现锈蚀，敲击工作面则做了淬火处理，表面硬度达到HRC45-50，具备足够的耐磨性能，长期敲击也不会出现端面凹陷、卷边的问题。在实际的作业场景中，这类工具不仅适用于木工装配、建筑装修的现场作业，也可以作为设备维保、五金拆装的辅助工具，比如敲击拆卸过盈配合的小型销钉、校正小型钣金件的变形、拆除包装箱体上的固定铁钉等场景都能适用，其双功能的结构设计让单一工具覆盖了多类常见的手工作业需求，不需要配备多类专用工具就能完成多数常规的敲击、撬动作业。设计时还考虑了工具的落地稳定性，木柄的尾部做了圆弧收边处理，放置在水平工作台面时不会因为端面不平出现滚动滑落的问题，锤头的重心位置经过调整，整体重心落在锤头与木柄连接位置靠前30mm处，握持时能自然保持锤头的敲击端面朝向正前方，不需要额外调整手腕角度就能对准敲击位置，降低操作的难度。
