内燃机传动用分体式连杆结构设计

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。日常做结构设计时，这类零件的建模不能只照着测绘尺寸堆特征，得先把实际工况下的受力边界捋清楚：做功冲程里活塞承受的爆发压力会通过活塞销传递到连杆小端，沿杆身传导至大端后驱动曲轴曲柄销做圆周运动，整个过程中杆身要同时承受交变的拉压载荷、横向惯性力带来的弯曲载荷，甚至在急变速工况下还要承受瞬时冲击载荷，所以结构上的刚度匹配、应力分散设计是重中之重。

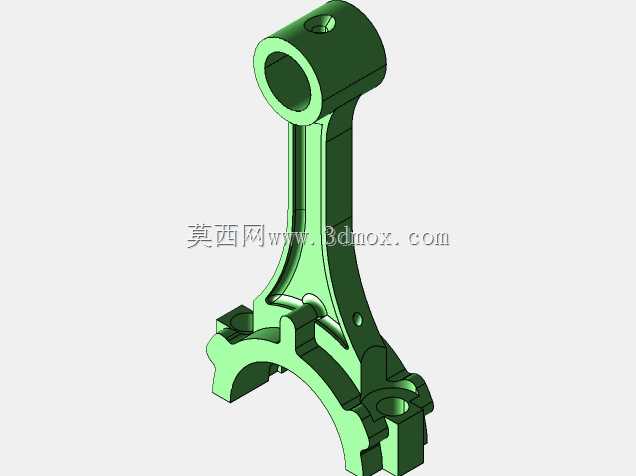

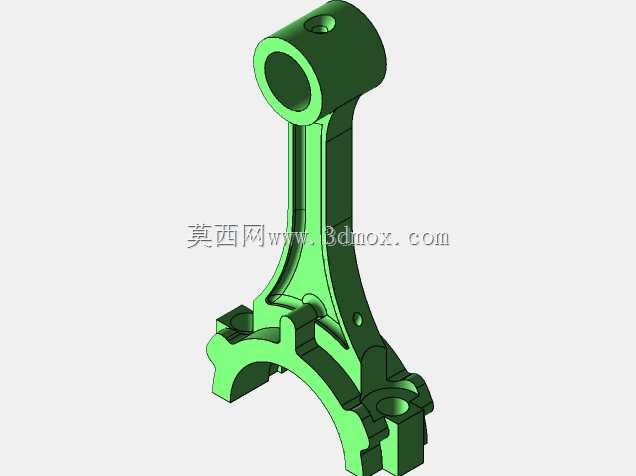

　　从外形结构来看，这款连杆采用传统的分体式大端设计，小端为整圆衬套安装孔，用于和活塞销配合，孔壁预留有润滑油道的布置空间，保证工作过程中衬套与活塞销之间能形成稳定油膜，减少干摩擦磨损。杆身采用工字形截面设计，这是经过上百年工程验证的最优截面形式——在同等截面积也就是同等重量的前提下，工字形截面的抗弯截面模量远大于矩形或圆形截面，既能满足交变载荷下的刚度要求，又能尽可能降低连杆自身的往复运动质量，减少曲轴旋转过程中的惯性力负载，对于高转速动力单元来说，这部分减重带来的整机NVH提升效果非常明显。杆身与大小端的过渡位置全部采用大圆角平滑过渡，避免直角结构带来的应力集中问题，要知道连杆的疲劳失效往往最先出现在截面突变的应力集中点，哪怕是R0.5的圆角差异，都可能让零件的疲劳寿命出现数倍的差距。

　　大端的分体式结构采用斜切口设计，配套的定位结构与螺栓安装座整合在大端两侧，这种设计主要是为了满足装配需求：大端需要穿过气缸套完成与曲轴的装配，斜切口的大端横向尺寸更小，能适配多数内燃机的缸径设计，避免装配过程中出现干涉。大端的轴瓦安装面有严格的圆柱度要求，建模时需要预留轴瓦的压装过盈量，同时要保证上下半体合装后的同轴度误差控制在微米级，否则运转过程中会出现偏磨、烧瓦的严重故障。小端的安装孔与大端的曲柄销孔中心距是连杆最核心的尺寸参数，这个尺寸直接决定内燃机的压缩比与活塞行程，设计时需要严格控制尺寸公差，同时要保证两个孔的轴线平行度，否则会导致活塞在气缸内出现偏磨，引发拉缸、漏气等一系列问题。

　　实际应用场景中，这类连杆不仅用在常见的车用汽油、柴油发动机上，在小型通用汽油机、空气压缩机、往复式泵类设备里也有同结构的变体，只是根据不同的载荷特性调整杆身截面尺寸、大小端孔径与中心距参数。做三维建模的时候，不能只做外观结构，还要把安装边界的细节考虑到位：比如小端衬套的压装倒角、大端螺栓的沉孔深度、杆身润滑油道的走向与孔径，这些细节直接决定后续出工程图、做工艺加工时的可行性。很多新手建模时容易忽略安装过程的干涉检查，比如大端螺栓拧紧后是否会和曲轴平衡块发生碰撞、活塞运动到上止点时连杆小端是否会碰击气门，这些边界条件都需要在建模阶段通过运动仿真提前验证，避免后续样机试制时出现结构性问题。

　　从材料与工艺匹配的角度，这类连杆一般采用模锻工艺成型，材料选用40Cr或者42CrMo等中碳合金钢，模锻后还要经过调质处理、表面喷丸强化来提升疲劳强度，所以建模时的拔模斜度、分模面位置都要符合模锻工艺的要求，不能出现无法脱模的倒扣结构，大端的合装面还要预留后续机加工的余量，保证合装后的尺寸精度。杆身表面的粗糙度要求也有区分，受力的非配合面不需要过高的加工精度，而大小端的孔面、合装面、螺栓安装定位面则需要达到磨削级别的精度，才能满足长期交变载荷下的使用要求。
