杜卡迪斜面配套科尼减震阻尼器结构

　　这款阻尼器主要适配大排量运动型摩托车的后悬架系统，核心作用是在车辆行驶过程中吸收路面传递的冲击能量，抑制弹簧吸震后往复弹跳的余震，同时兼顾过弯时的车身姿态支撑，避免急加速、重制动时车身出现过度俯仰，提升轮胎与路面的贴附稳定性。从结构设计来看，整体采用螺旋弹簧与阻尼筒同轴集成的布局，上端为吊耳式铰接安装座，下端为叉形连接结构，这种两端铰接的设计能够适配悬架跳动过程中的多角度摆幅，避免连接部位出现卡滞或附加弯矩。阻尼筒内部采用阀系可调的液压阻尼结构，配合外置的螺旋弹簧，弹簧刚度经过匹配调校，既能够过滤铺装路面的细碎颠簸，也能在过减速带、坑洼路面时提供足够的支撑力，防止弹簧触底。设计过程中首先需要确定安装点的硬点坐标，

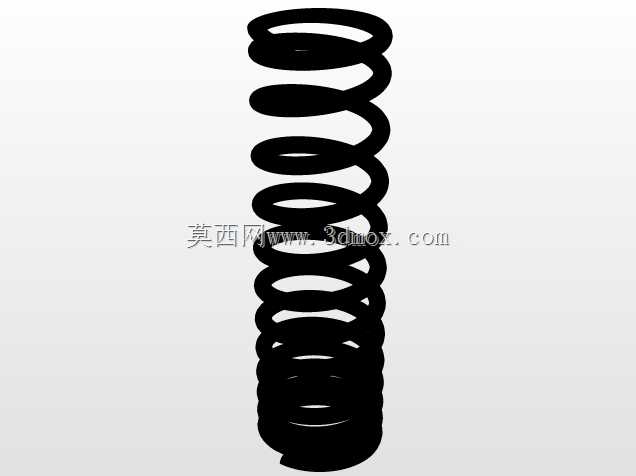

　　上下安装点的中心距在悬架处于静平衡位置时需要匹配整车的坐高设定，同时要预留足够的压缩行程与拉伸行程，避免悬架运动到极限位置时阻尼器出现顶死或拉脱的情况。弹簧的中径、线径、有效圈数经过刚度匹配计算，确保弹簧刚度与阻尼阀的阻尼系数形成合理的匹配关系，避免出现阻尼过硬导致颠簸感强烈，或是阻尼过软导致车身余震过多的问题。上端安装座内置橡胶衬套，能够过滤一部分高频振动，避免路面的细碎振动直接传递到车架，提升骑乘的舒适性；下端连接结构采用金属铰接配合耐磨衬套，能够承受大扭矩输出时的纵向载荷，避免急加速时连接部位出现松旷。阻尼筒的外筒采用高强度铝合金材质，表面做硬质氧化处理，既能够降低整体重量，也能提升耐磨性能与防腐蚀能力，适应雨天、

　　泥泞路段的使用环境。弹簧表面采用电泳喷塑处理，避免长期使用后出现锈蚀，保证弹簧的疲劳寿命满足整车的使用里程要求。在建模过程中需要重点关注各部件的装配间隙，弹簧与阻尼筒外筒之间需要预留足够的径向间隙，避免弹簧压缩过程中出现偏磨，导致弹簧异响或是阻尼筒表面涂层破损；上下安装座的铰接孔同轴度需要严格控制，避免安装后出现附加应力，导致衬套过早磨损。阻尼器的整体外径需要匹配后摇臂与车架之间的安装空间，避免悬架跳动过程中阻尼器与轮胎、后摇臂、排气管等周边部件出现运动干涉，尤其是在满负载、大行程压缩的工况下，需要预留至少5mm以上的安全间隙。这款阻尼器的阻尼特性采用压缩与回弹双向阻尼设计，压缩行程阻尼相对较小，能够快速吸收路面的冲击，

　　回弹行程阻尼相对较大，能够快速抑制弹簧的回弹动作，避免车身出现多次弹跳。在实际装车调试时，还可以根据骑手的体重、骑行风格调整弹簧的预紧力，适配不同的使用场景，比如赛道骑行时可以调大预紧力提升支撑性，长途骑行时可以适当降低预紧力提升舒适性。结构上还设计了防尘罩结构，能够阻挡泥沙、灰尘进入阻尼筒的活塞杆表面，避免活塞杆表面被泥沙划伤导致油封漏油，延长阻尼器的使用寿命。活塞杆表面采用镀铬处理，硬度高、表面粗糙度低，能够减少油封的磨损，保证阻尼油的密封性能，长期使用也不会出现阻尼力衰减的问题。
