乘用车辆传动系统差速机构三维结构

项目分类:汽车类 发布时间:2022-05-30 ID:643818
  • 乘用车辆传动系统差速机构三维结构
  • 乘用车辆传动系统差速机构三维结构
  • 乘用车辆传动系统差速机构三维结构
  • 乘用车辆传动系统差速机构三维结构
  • 乘用车辆传动系统差速机构三维结构
  • 乘用车辆传动系统差速机构三维结构
  • 乘用车辆传动系统差速机构三维结构
  • 乘用车辆传动系统差速机构三维结构
  • 乘用车辆传动系统差速机构三维结构

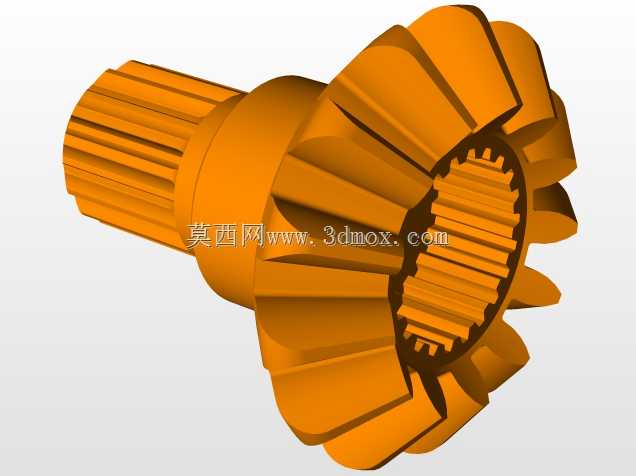

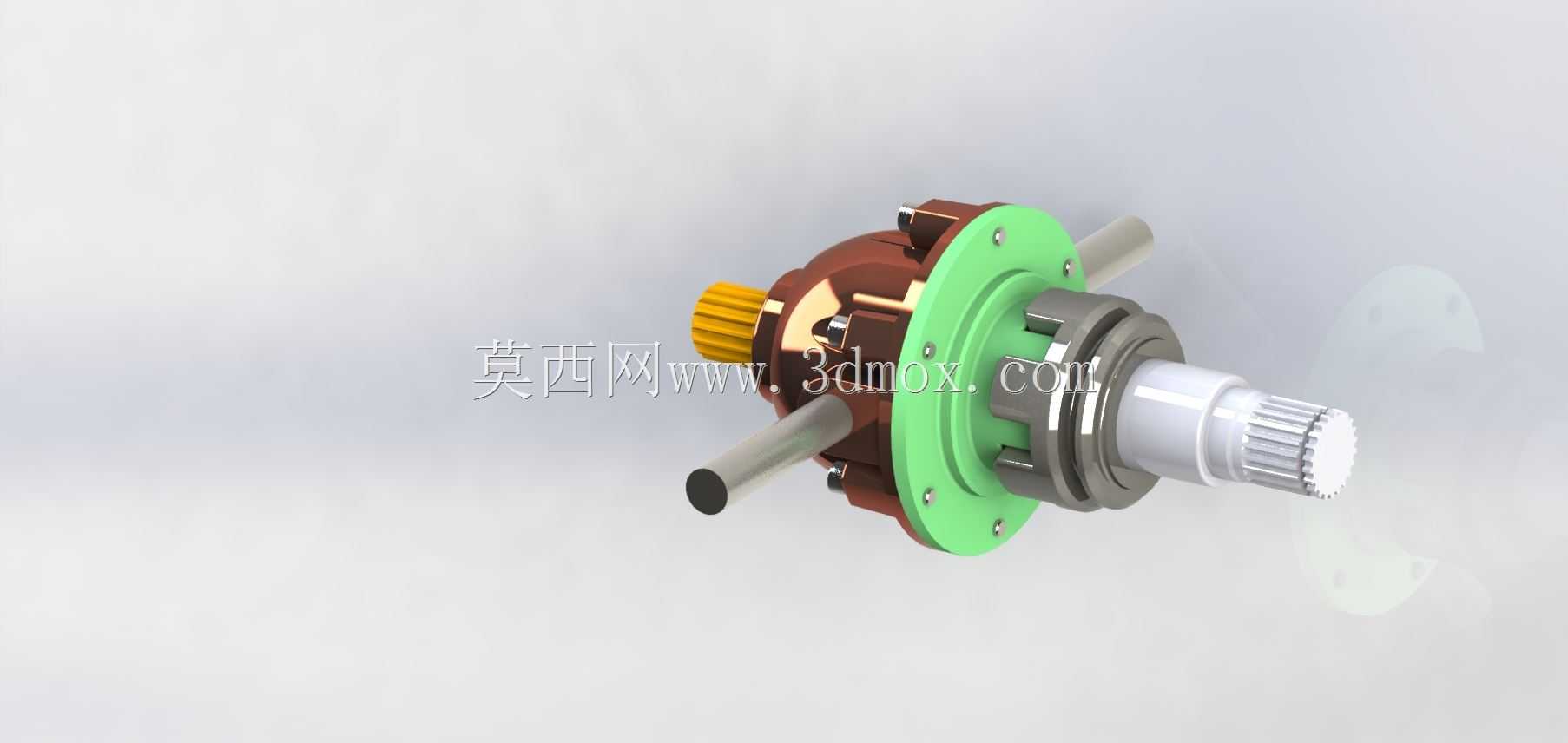

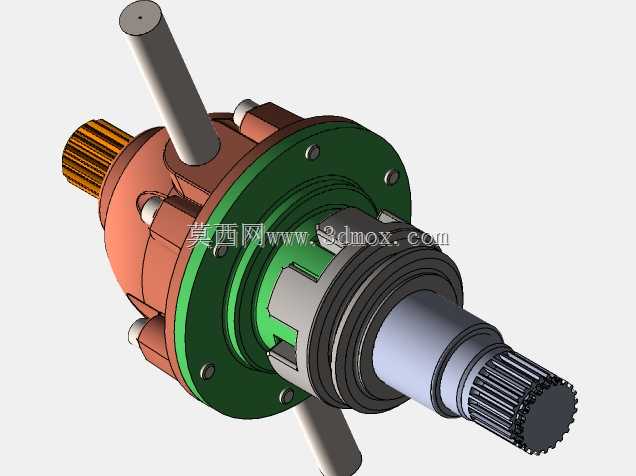

  在前置后驱及四驱乘用车辆的底盘传动布局中,差速器是连接主减速器与左右驱动半轴的核心传动部件,日常行驶过程中,车辆转弯、通过起伏路面时两侧驱动轮的行驶轨迹长度存在天然差值,若没有差速机构做转速补偿,轮胎会出现硬滑拖磨,不仅加剧胎面异常损耗,还会导致转向卡滞、传动系统载荷冲击陡增,直接影响行驶稳定性与部件使用寿命。这套差速机构的整体结构围绕动力输入、差速传动、半轴输出三个核心功能模块搭建,动力输入端采用花键轴结构与主减速器从动齿轮做刚性连接,可直接承接主减传递过来的减速增扭动力,输入端外侧设置的密封配合面,可适配桥壳内部的油封安装位,避免齿轮油渗漏同时阻挡外部泥沙侵入传动腔。核心差速腔体内部集成十字行星齿轮轴、

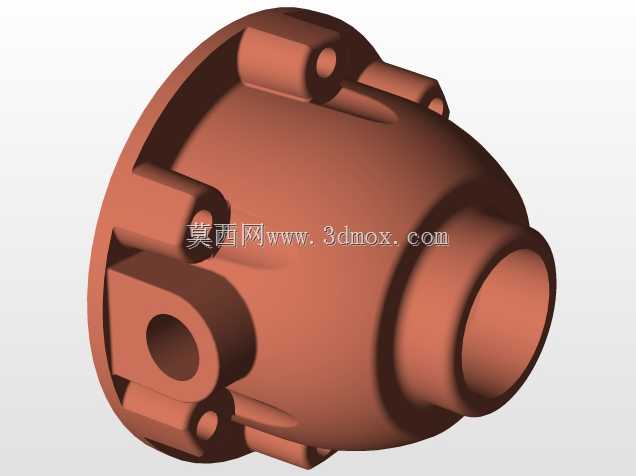

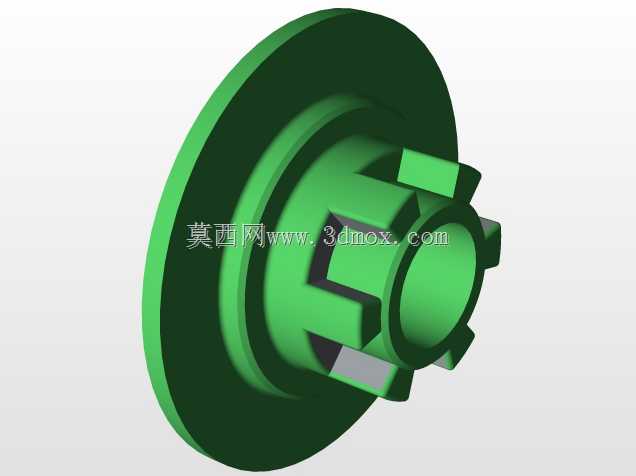

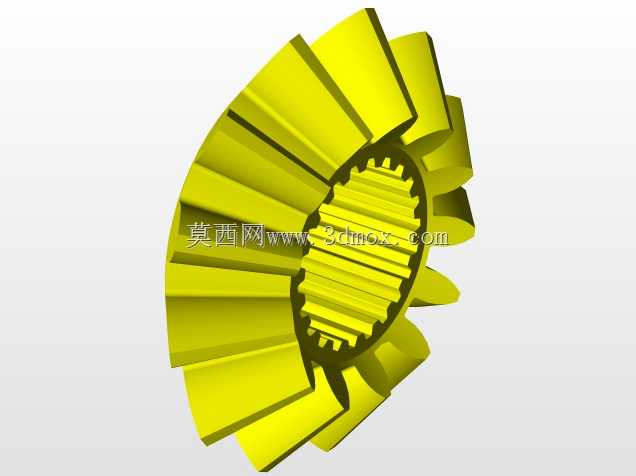

  四个对称布置的锥面行星齿轮、以及与左右半轴配合的两个半轴锥齿轮,行星齿轮与半轴齿轮的啮合齿面均做了等距修形处理,可抵消啮合过程中的载荷冲击,降低传动噪音;当车辆直线行驶时,行星齿轮随差速器壳体整体公转,不发生自转,两侧半轴齿轮转速保持一致,动力均匀分配给两侧车轮;当车辆转弯或单侧车轮遇到低附着路面时,行星齿轮在公转的同时产生自转,自动调整两侧半轴齿轮的转速差,保证两侧车轮始终以纯滚动状态行驶,避免轮胎滑磨。差速器壳体采用分体式组合结构,通过周向均布的连接螺栓做刚性锁紧,壳体上的绿色法兰安装面设置了多个定位销孔与螺栓过孔,可直接与主减速器从动齿轮完成定位装配,法兰面的平面度公差控制在0.02mm以内,保证装配后齿轮啮合间隙的均匀性,

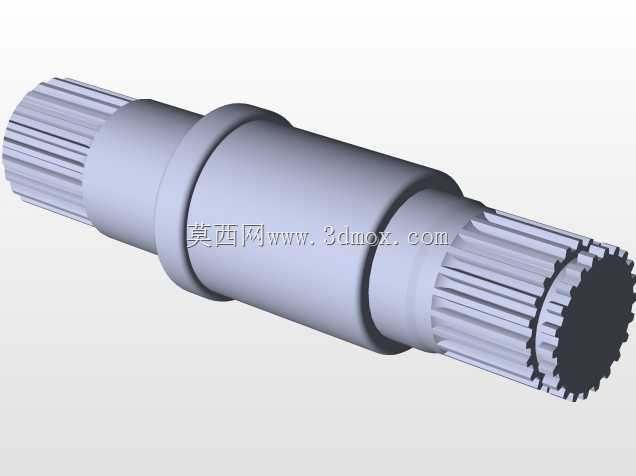

  避免出现偏载打齿问题。两侧的半轴输出端采用渐开线花键结构,与驱动半轴的内花键做间隙配合,装配时可通过半轴端部的锁紧螺母完成轴向定位,花键的齿侧间隙控制在合理范围,既保证动力传递的可靠性,又能抵消车架与桥壳之间的小幅振动位移,避免花键出现应力集中断裂。在实际结构设计过程中,需要重点考量差速器壳体的壁厚分布,行星齿轮轴安装孔位的周边做了局部加厚处理,可承受齿轮啮合传递的峰值冲击载荷,同时壳体上预留的润滑油导流槽,可在差速器高速运转时将桥壳内的齿轮油导流至齿轮啮合面与行星齿轮垫片位置,保证各摩擦副始终处于良好润滑状态,降低运转磨损。整个差速机构的安装边界完全适配常规乘用车辆的整体式驱动桥壳腔体,

  输入端的轴向定位台阶可与桥壳内的轴承内圈做过盈配合,两侧输出端的轴颈可适配桥壳上的半轴油封与支撑轴承,不需要额外做结构修改即可直接匹配对应吨位的车型传动系统。在进行三维结构建模时,所有齿轮的啮合参数、花键的模数齿数、法兰面的安装孔位均按照实际量产车型的设计参数做1:1还原,各部件之间的装配间隙、运动干涉检查均已完成验证,可直接用于传动系统的运动仿真、载荷分析,也可作为汽车底盘传动结构教学、新车型传动方案选型的参考结构,帮助设计人员快速理解差速机构的动力传递逻辑与装配关系,缩短前期方案验证的周期。
