杜卡迪900SS发动机斜面观察盖结构设计

　　在大排量复古机车的动力总成外围附件设计中，观察类端盖属于兼顾功能实现与外观辨识度的典型结构件，这款适配斜置缸体布局的发动机观察盖，主要用于封闭曲轴箱侧部的观察窗口，既可以阻挡骑行过程中飞溅的泥水、灰尘进入箱体内部污染润滑油，也能让维保人员无需拆解侧盖就直接观察到内部正时机构、离合器甩块或者指定传动部件的运行状态，快速判断零件磨损、机油液位等实际工况。

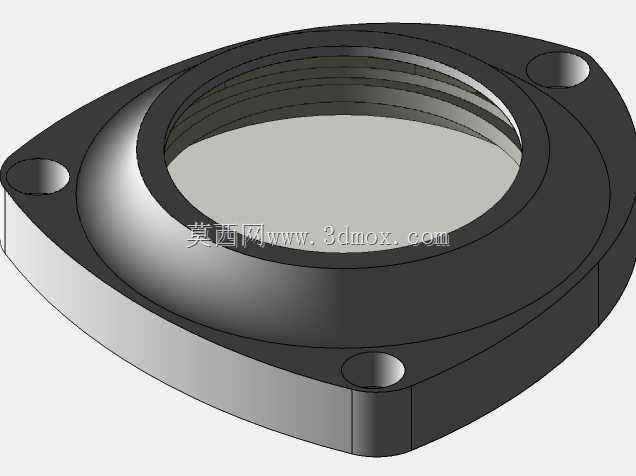

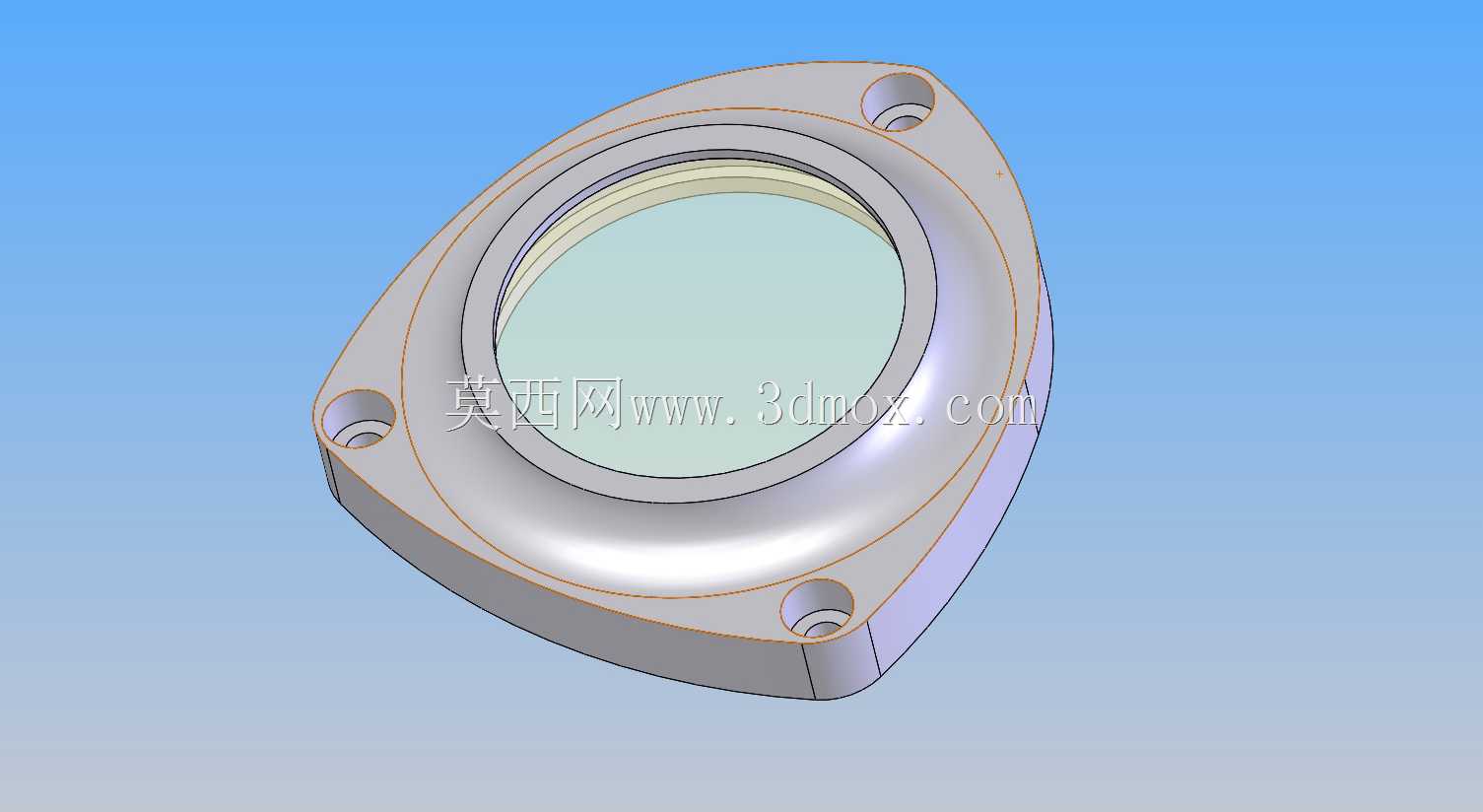

　　从结构设计逻辑来看，这款观察盖采用了非对称的三角类轮廓，完全匹配杜卡迪900SS机型侧部安装面的斜面倾角，没有采用常规圆形端盖的对称布局，主要是因为该机型的L型双缸布局导致侧部安装面本身带有15度左右的倾斜角度，常规圆形端盖安装后会出现观察视野偏移、安装孔位错位的问题。盖体中部设置了内嵌式的透明视窗安装位，视窗与金属基体之间设计了环形的密封槽，用来放置耐油橡胶密封圈，避免高温机油从视窗结合面渗漏；视窗采用下沉式安装，比盖体的最高安装面低2mm左右，能避免骑行过程中飞溅的碎石直接击打视窗表面，降低透明件开裂的风险。

　　安装边界方面，盖体周向均匀布置了三个沉头安装孔，孔位的中心距完全匹配箱体侧部的预装螺纹孔位置，沉孔深度经过精确核算，保证M6内六角螺栓拧紧后，螺栓头部完全沉入沉孔内部，不会突出盖体表面，既避免突出的螺栓头剐蹭骑行者的裤腿，也能减少高速骑行过程中突出结构带来的乱流。盖体与箱体贴合的端面设计了0.3mm深度的环形密封胶槽，装配时在槽内填充适量的耐油密封胶，配合端面的加工粗糙度控制在Ra1.6以内，能完全杜绝结合面的渗油问题，即使在发动机长时间高负荷运行、箱体温度达到120摄氏度的工况下，密封胶也不会因为高温老化出现失效渗漏的问题。

　　外形曲面的设计上，盖体外表面采用了顺滑的大弧面过渡，没有尖锐的棱角，一方面是匹配整车复古咖啡赛车的外观风格，让发动机侧部的线条更加流畅协调，另一方面顺滑的曲面不容易积存泥水，日常清洗时可以直接冲掉表面的污渍，减少污垢长期附着导致的铝合金表面腐蚀。盖体的壁厚采用了渐变设计，安装孔位周围的壁厚加厚到4mm，保证螺栓拧紧时不会因为压紧力过大导致盖体开裂，而视窗周围的基体壁厚控制在3mm，在保证整体结构强度的前提下尽可能降低零件重量，减少发动机外围的簧下质量附带影响。

　　从实际使用场景的适配性来看，这款观察盖的斜面角度完全贴合缸体的倾斜走向，安装后视窗的法线方向刚好对准维保人员日常检查的站立视角，不需要刻意俯身或者调整角度就能清晰看到内部的机油状态和部件运行情况，相比平直端盖需要侧头观察的设计，日常检查的便利性提升非常明显。同时盖体的外边缘做了R2的圆角倒钝处理，即使车辆发生倾倒，盖体接触地面时也不会因为尖锐棱边出现应力集中导致整块盖体碎裂，圆角结构能让冲击力沿着曲面分散，降低零件摔碰损坏的概率。在材料选型的适配设计上，盖体的结构尺寸完全适配压铸铝合金的成型工艺要求，所有拔模角度控制在1.5度以上，没有倒扣结构，不需要复杂的抽芯结构就能完成压铸生产，能有效控制零件的量产加工成本，适合机车售后配件的批量生产替换。
