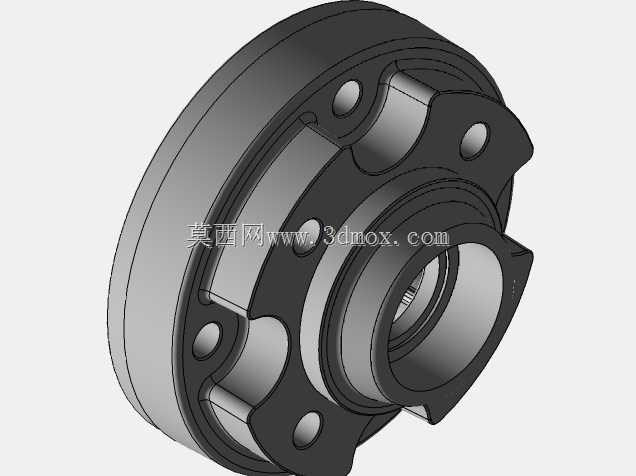

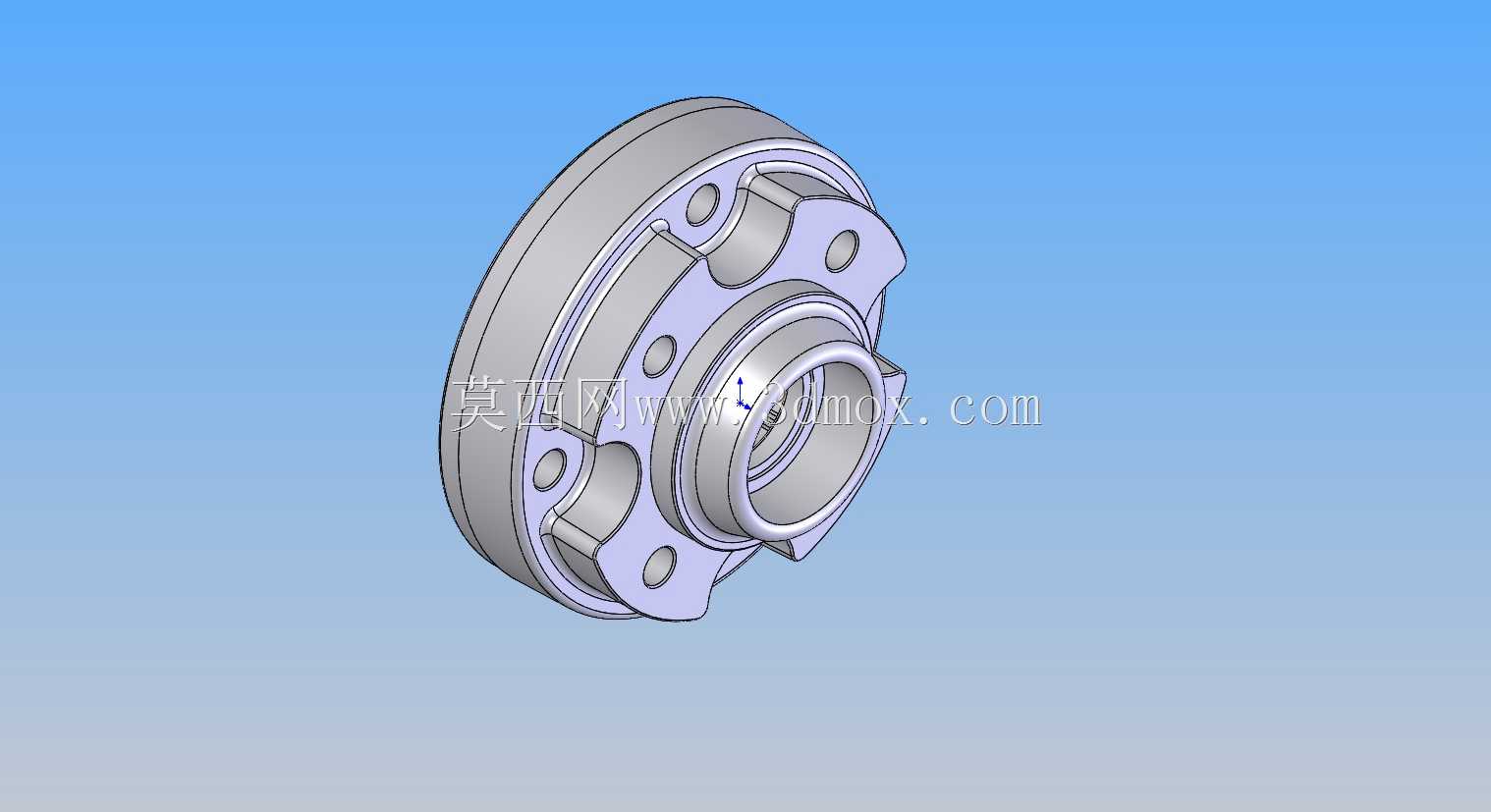

作为常年跟机车动力行走部件打交道的结构工程师,拿到这款后轮毂的数模时,第一反应是先核对它和后摇臂、制动组件、传动链轮的安装匹配边界——毕竟大排量复古机车的后轮承载,不光是整车载荷传递,还要兼顾大扭矩输出下的抗形变、高速转动的动平衡冗余,以及制动系统的散热避让空间。这款轮毂适配的是经典斜置L型双缸机型的后轴布局,安装孔位围绕轴承座呈非等角度分布,和常见的等距孔轮毂不同,这种排布是为了匹配单摇臂侧的固定法兰,同时避让后制动盘的安装座,避免在极限工况下螺栓受剪切力出现应力集中。
从实际使用场景来看,这类后轮毂主要应用在大排量复古运动机车的后轮总成上,日常行驶中需要承受起步、急加速时的传动扭矩,过弯时的侧向载荷,还有制动时的轴向冲击力,所以在结构设计上,轮辐部分没有采用纯实心的厚重结构,而是做了带减重凹槽的辐条造型,每处辐条的过渡圆角都做了R角强化处理,避免应力集中点出现在辐条和轮辋、轮毂中心座的连接位置。中心轴承座采用阶梯式双层结构,内层是适配高速轴承的安装位,公差带选的是过盈配合区间,保证轴承压装后不会在高转速下出现外圈跑圈的问题,外层的凸台是用来定位后链轮安装座的,台阶高度刚好卡住链轮座的定位止口,装配时不需要额外做对齐标记,就能保证链轮和后轴的同轴度,减少传动过程中的链条跳动。
设计思路上,这款轮毂没有盲目追求极致轻量化,而是在强度和重量之间做了平衡:轮辋部分的壁厚是渐变设计,靠近辐条连接的位置壁厚稍厚,往胎圈座位置逐渐收薄,既满足了轮胎安装时的胎唇支撑强度,又不会因为整体壁厚过大增加簧下质量——要知道机车的簧下质量每减少一公斤,对悬挂响应性的提升比簧上质量减少五公斤还要明显。安装边界方面,中心轴承的内径尺寸适配常规大排量机车的后轴直径,周边的固定孔位间距完全匹配对应车型的后摇臂法兰盘,制动盘安装面的平面度公差控制在0.02mm以内,避免制动盘安装后出现端面跳动,导致刹车时出现抖动异响。轮毂上预留的多个镂空孔位,一方面是为了减重,另一方面是给制动盘提供通风散热的气流通道,长时间连续制动时,气流可以穿过这些孔位带走制动盘上的热量,降低制动热衰减的概率。
从结构细节来看,轮毂的胎圈座位置做了符合标准的轮缘凸起,保证轮胎充气后胎唇能牢牢卡在轮辋上,即使在低胎压过弯的极端情况下,也不会出现轮胎脱圈的风险。辐条和中心座连接的位置,做了局部的加厚加强筋,这些加强筋的走向和轮毂受力时的应力传递方向完全一致,当后轮受到地面冲击时,冲击力可以顺着加强筋均匀分散到整个轮毂结构上,不会在局部出现应力峰值。轴承座的两端都预留了油封安装槽,装配时压入对应的骨架油封,可以阻挡骑行过程中泥水、灰尘进入轴承内部,延长轴承的使用寿命,同时也能防止轴承内部的润滑脂甩到制动盘上,影响制动效果。链轮安装面的螺栓孔都做了沉台设计,螺栓拧紧后头部不会突出安装平面,避免和周边的链条、护板发生运动干涉。
- 全部评论(0)
- 模板大小: 3.53 MB
- 售价:5金币
- 下载次数: 71
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
