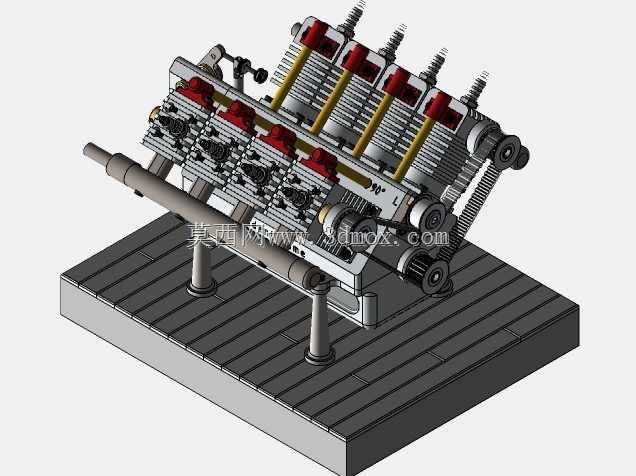

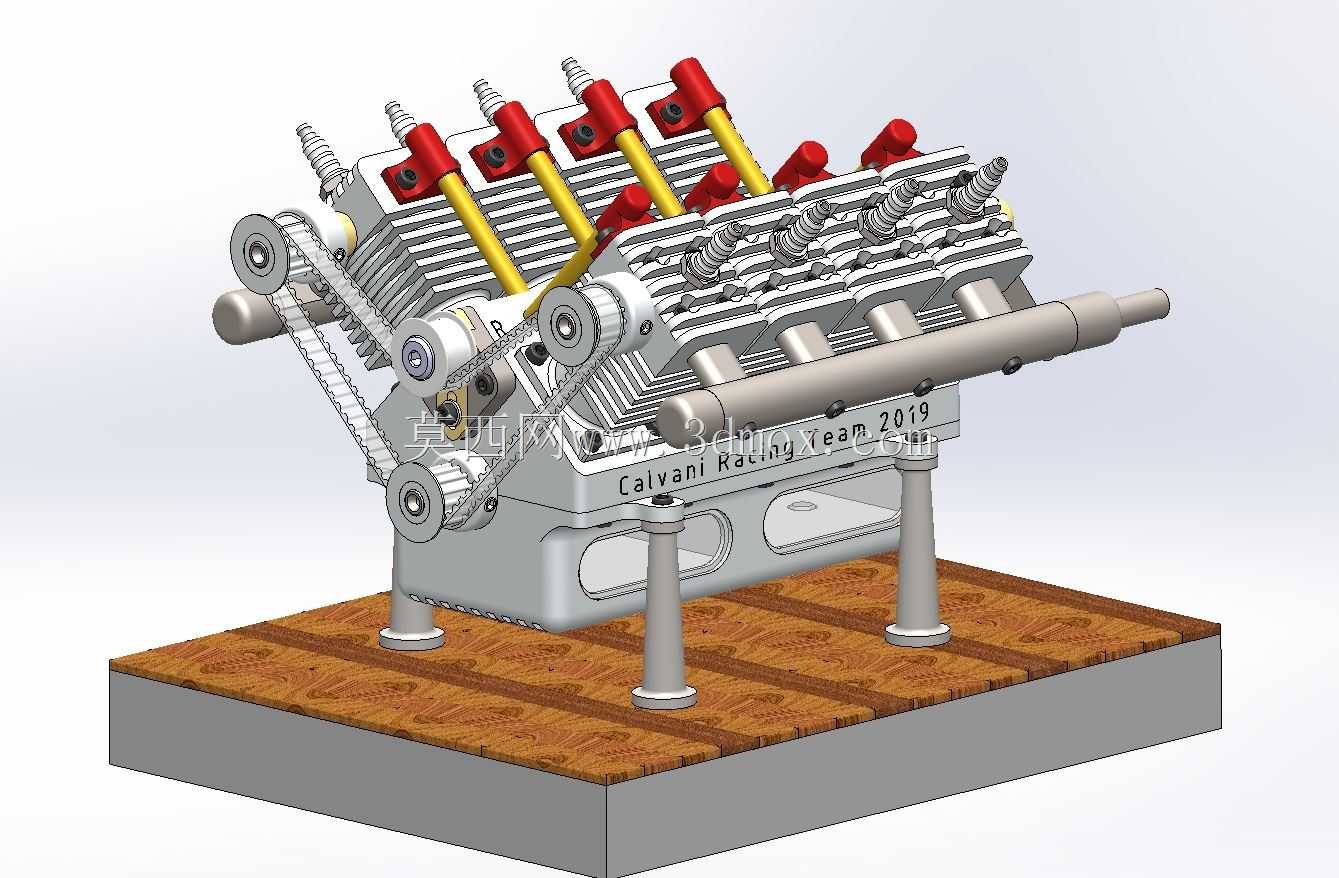

V型八缸二氧化碳动力发动机结构展示

　　这款V型布局的八缸动力装置，采用二氧化碳作为动力介质，整体采用对称式V型夹角排布气缸组件，两侧各布置四个独立气缸单元，通过中间的曲轴结构完成动力的整合输出。从结构设计来看，气缸组件沿V型夹角对称分布，这种布局能够在有限的安装空间内压缩整机的轴向长度，同时平衡各缸做功时产生的往复惯性力，降低整机运行过程中的振动幅度，提升动力输出的平顺性。每个气缸单元都配置了独立的配气结构与动力传导组件，顶部的弹簧复位结构负责完成做功后的气门复位动作，配合缸体内部的介质压力变化，实现有序的进排气与做功循环。

　　在实际应用场景中，这类以压缩二氧化碳为动力源的发动机，多用于教学演示场景，能够直观展示四冲程发动机的配气逻辑、曲柄连杆机构的运动规律，帮助学习者理解内燃机的基础工作原理，同时也可作为小型动力装置应用在对排放有特殊要求的低压动力场景中，比如小型模型动力装置、低压气动驱动单元等，不需要燃油供给系统，依靠预先充注的压缩二氧化碳即可完成动力输出，使用过程无燃烧排放，安全性更高。

　　从功能特性来看，整机的动力传导路径清晰，两侧气缸的做功行程通过曲轴的相位设计错开，保证动力输出的连续性，避免单缸做功带来的动力间断问题。曲轴两端预留了动力输出接口，可根据实际使用需求连接不同的负载端，比如传动齿轮组、动力输出轴等，适配不同的演示或应用场景。缸体与支架之间采用定位柱连接，保证整机安装后的结构刚性，避免运行过程中出现结构共振，底部的安装平台预留了标准化的安装孔位，可直接固定在工作台架或者演示台面上，不需要额外制作适配的安装基座。

　　设计过程中，首先确定了V型夹角的角度参数，平衡整机宽度与振动特性，夹角过小会导致整机宽度尺寸增加，夹角过大则会提升往复惯性力的平衡难度，最终选取的夹角参数能够兼顾安装空间与运行平顺性。每个气缸的活塞组件通过连杆与曲轴的曲柄销连接，连杆两端采用铰接结构，保证运动过程中无卡滞，活塞与缸壁之间的配合间隙经过优化，既保证压缩介质不会出现过量泄漏，又能降低运动过程中的摩擦阻力。配气机构的凸轮结构与曲轴通过同步带传动，保证配气相位与曲轴转角的精准匹配，让每个气缸的进排气动作与活塞运动位置精准对应，避免出现配气错位导致的动力损失。

　　从安装边界来看，整机整体固定在矩形安装基座上，基座的长宽尺寸覆盖了整机所有运动部件的运动范围，运行过程中没有部件超出基座边界，安装时只需要保证基座的固定平面平面度符合要求，即可保证整机的运行精度。曲轴的中心高度与安装基座平面保持固定距离，外接负载时可根据这个中心高度匹配对应的传动组件高度，避免出现传动不同心的问题。所有外露的运动部件都保留了足够的安全间隙，安装到演示台或者设备上时，周边不需要预留过大的避让空间，整体结构紧凑，空间利用率较高。

　　结构细节上，每个气缸顶部的复位弹簧刚度经过匹配，能够在气门复位过程中提供足够的复位力，同时不会因为刚度过大增加额外的动力损耗。同步传动带采用齿形带结构，传动过程无打滑，保证配气相位的长期准确性，不需要频繁调整张紧度。两侧的缸体采用一体化的支撑结构连接，提升了整机的结构整体性，避免长期运行后出现缸体位置偏移的问题。所有铰接位置都预留了润滑介质加注空间，日常维护时可直接在对应位置加注润滑脂，降低运动磨损，延长整机的使用寿命。
