V型八缸二氧化碳动力发动机结构

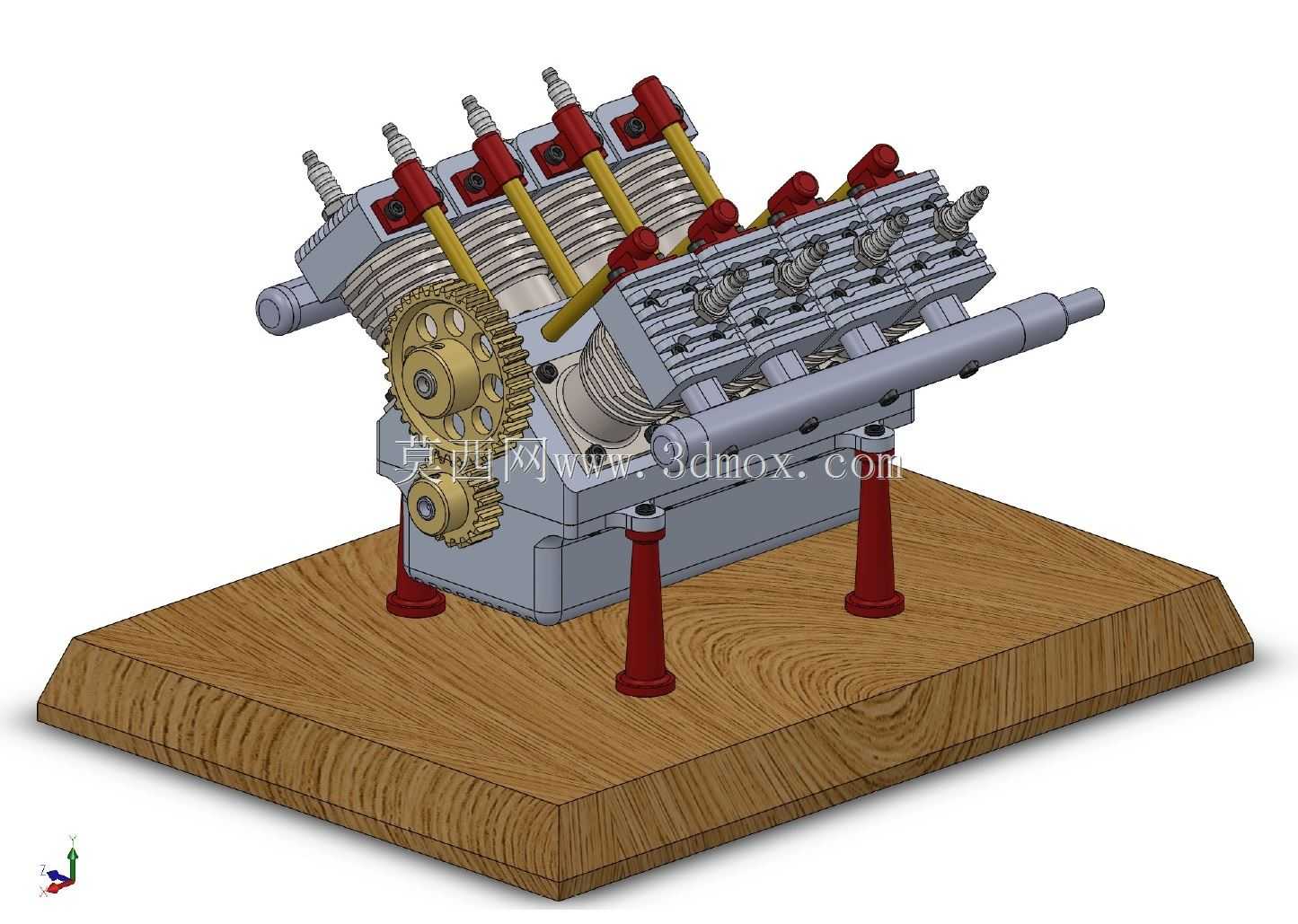

　　这款V型布局的八缸动力装置，采用压缩二氧化碳作为工质实现动力输出，整体结构搭载于仿木质纹理的展示台架上，通过四根红色支撑立柱完成主机与台架的刚性连接，台架边缘做了倒角过渡处理，既满足展示场景的视觉协调性，也能避免安装挪动过程中的锐边磕碰风险。从结构布局来看，两列气缸呈V型夹角对称排布，每列设置四个独立气缸单元，气缸外侧配置黄色的进气管路，将高压CO2工质依次输送至各气缸腔室，顶部的红色组件为配气控制模块，集成了气门调节与工质通断功能，每个气缸顶部都设置了类似火花塞造型的密封堵头，兼顾结构还原度与装配密封性。曲轴输出端集成了大直径传动齿轮，齿轮采用渐开线齿形设计，与输出轴采用键连接实现扭矩传递，齿轮旁侧设置了同轴定位轴承，抵消曲轴运转过程中的径向窜动，保证动力输出的同轴度精度。

　　在实际应用场景中，这类CO2动力发动机多用于教学演示场景，可直观展示四冲程内燃机的配气逻辑、曲柄连杆运动规律、V型气缸的动力输出特性，相比燃油驱动的演示样机，它无需配套燃油供给与点火系统，依靠压缩气体即可实现连续运转，运行过程无高温尾气、无燃烧噪音，适合在教室、实验室等封闭室内场景开展结构原理教学，也可作为机械结构科普展项用于科技馆、青少年活动中心的互动展示。从功能特性来看，该结构的配气模块可精准控制每个气缸的进气时序，当高压CO2进入气缸腔室后，推动活塞做往复直线运动，通过曲柄连杆机构将直线运动转换为曲轴的旋转运动，曲轴末端的输出轴可外接负载，带动小型发电机、传动机构等附属装置实现动力输出，直观展示能量转换的完整过程。

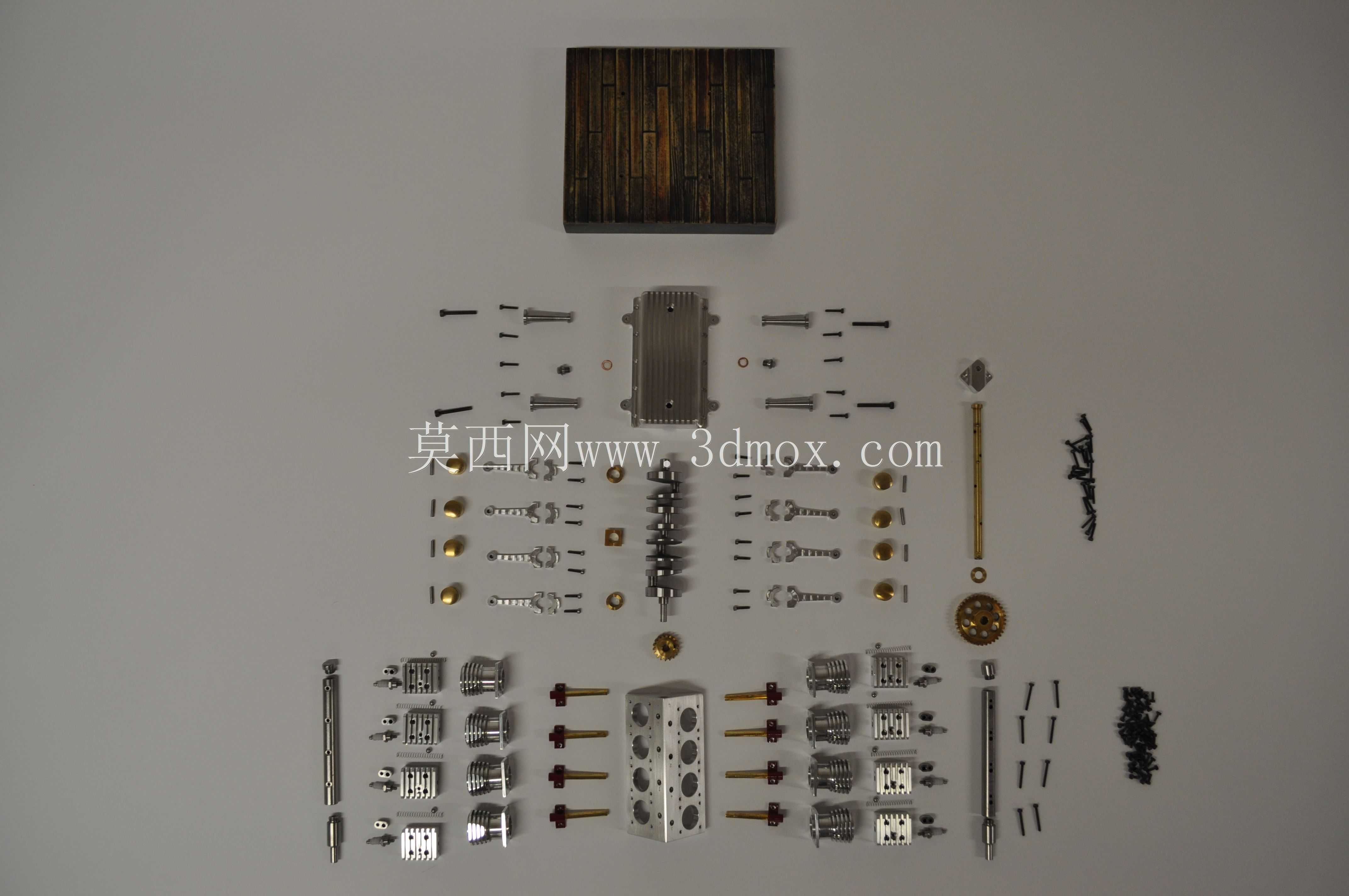

　　设计思路上，整体结构优先还原V8发动机的核心运动逻辑，对非核心的外围附件做了简化处理，既保证核心运动机构的运动精度，也降低了加工与装配难度。气缸体采用分体式装配设计，每个气缸单元可独立拆卸，方便观察活塞往复运动的过程，也便于对单个气缸组件进行维护更换。进气管路采用硬管连接方式，管路走向沿两列气缸的夹角间隙排布，避免与运动的曲柄连杆组件产生运动干涉，每个管路接口处都设置了密封端面，保证高压工质输送过程中的密封性，减少工质泄漏带来的动力损失。支撑立柱采用上下两端带安装法兰的结构，上端通过螺栓与气缸体底部的安装孔连接，下端通过螺栓固定在台架的安装定位点上，立柱长度经过精准核算，保证曲轴底部与台架上表面留有足够的安全间隙，避免曲轴运转过程中与台架发生刮碰。

　　从安装边界来看，台架整体为矩形结构，四个角做了圆角处理，整体占地面积适配常规展示台的摆放尺寸，主机重心落在台架的几何中心位置，四根支撑立柱对称分布在重心四周，保证设备运转过程中的稳定性，即使在较高转速下也不会出现明显的振动偏移。输出轴沿V型结构的夹角中心线方向延伸，轴端预留了标准的连接接口，可根据不同的演示需求外接不同的负载模块，无需对主机结构进行二次改装。齿轮传动部分设置了足够的安全间隙，齿侧间隙控制在合理范围内，既保证齿轮啮合的顺畅性，也避免间隙过大带来的传动冲击与噪音。所有外露的运动部件都预留了安全操作距离，在教学演示过程中，操作者可在安全距离外观察完整的运动过程，降低运动部件剐蹭的安全风险。

　　结构细节上，活塞与气缸壁之间采用间隙配合，配合精度经过反复调试，既保证活塞往复运动的顺畅性，也能减少工质从配合间隙处的泄漏量，提升动力转换效率。曲柄连杆机构的连杆长度与曲轴偏心距经过匹配计算，保证活塞的行程符合设计预期，每个连杆与曲轴、活塞的连接位置都设置了铰接销轴，销轴两端做了防脱处理，避免高速运转过程中销轴脱出引发结构故障。顶部的配气模块与凸轮轴联动，可随着曲轴的转动同步调整各气缸的进气时机，保证各气缸的做功顺序符合V8发动机的点火时序逻辑，让动力输出更加平顺，减少曲轴运转过程中的扭矩波动。
