Cannondale左撇子前叉弹簧导向衬套改进结构

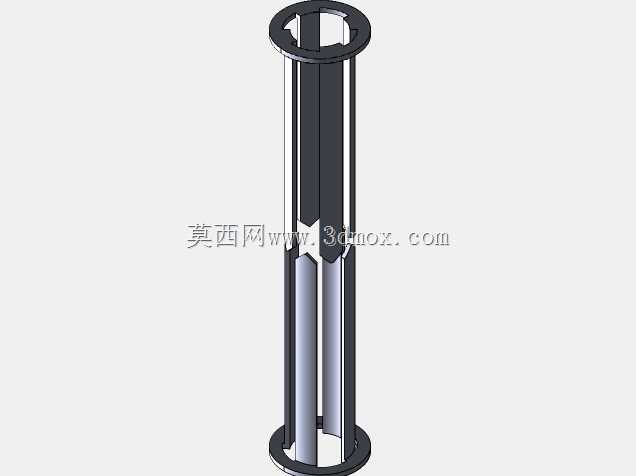

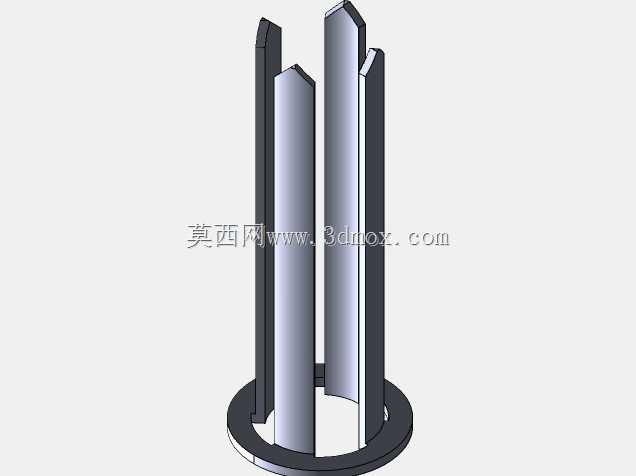

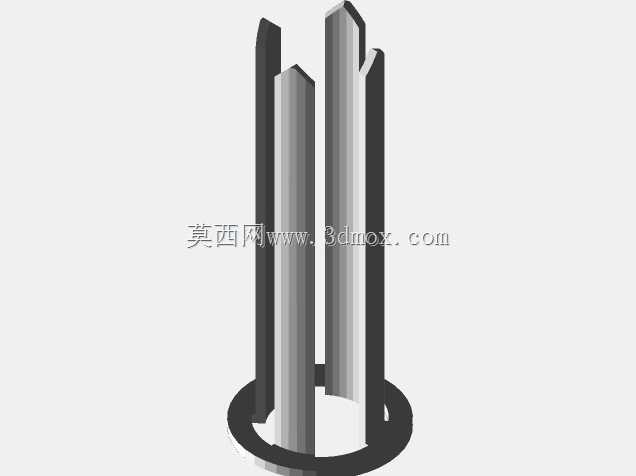

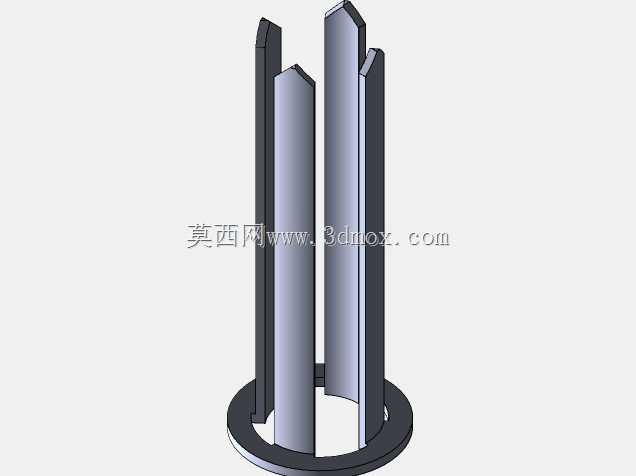

　　山地自行车左撇子单肩前叉的减震系统中，弹簧的运动轨迹精度直接决定减震手感与部件使用寿命，传统结构中弹簧在往复压缩回弹过程中易出现径向偏移，剐蹭内部减振器杆，长期使用会造成杆体表面镀层磨损、密封件失效，进而出现漏油、阻尼衰退等故障，这款改进型弹簧导轨正是针对Lefty 110型号前叉的衬套替换需求开发的结构件。从实际装车场景来看，该部件安装于前叉外管内部，套设在减振器杆外侧，为减震弹簧提供全程径向约束，解决原厂衬套导向长度不足、弹簧易偏摆的问题。设计上采用了分体伸缩式的结构逻辑，区别于传统固定式衬套的单一筒状形态，整体为多瓣式开槽的长筒结构，上下两端设置定位凸缘，可分别卡入前叉内管与外管的对应定位槽内，安装时无需额外粘接或紧固件，

　　依靠结构卡接即可完成固定，大幅降低维修更换的操作难度。开槽结构的设计一方面是为了适配伸缩运动时的形变需求，当弹簧压缩、前叉行程缩短时，导轨可随行程同步收缩，不会出现结构干涉，同时多瓣式的结构能在各个径向方向提供均匀的支撑力，避免弹簧在侧向受力（比如山地骑行过弯、碾过单边障碍时）出现局部偏移剐蹭减振杆的问题。从安装边界来看，该部件的外径完全匹配Lefty 110前叉的内管内径，上下定位凸缘的尺寸与原厂衬套的安装位完全兼容，可直接替换原厂衬套无需对前叉本体做任何打磨或改装，内孔直径略大于减振器杆外径，预留了足够的润滑脂存储间隙，不会出现运动卡滞的问题。材料适配方面，该结构可采用耐磨尼龙或自润滑POM材料通过3D打印制作，

　　也可采用铝合金机加工实现更高的结构强度，满足不同骑行强度的使用需求——日常林道骑行可选用打印件降低维修成本，重度越野场景可选用金属件提升抗冲击性能。实际使用中，这款导轨的导向长度覆盖了前叉110mm行程的全段运动范围，相比原厂短衬套仅能在行程两端提供导向的缺陷，全行程导向能让弹簧始终保持与减振杆同轴的运动状态，不仅能避免弹簧剐蹭杆体，还能减少弹簧压缩回弹过程中的扭曲形变，让减震的压缩与回弹动作更线性，避免出现中途卡滞、手感突兀的问题。结构上的开槽设计还能为内部润滑脂提供流通通道，让减振杆表面的润滑脂可以在运动过程中均匀分布，减少密封件的磨损，延长前叉的保养周期。从维修替换的角度来说，

　　这款改进结构解决了原厂衬套磨损后只能更换整根前叉内管组件的痛点，单独替换该导轨即可恢复弹簧的导向精度，大幅降低山地车玩家的前叉维修成本，同时伸缩式的结构在安装时不需要像传统长衬套那样强行压入管内，只需将分瓣结构收拢后放入安装位，松开后即可自动卡入定位槽，普通玩家借助简单工具即可完成更换，不需要专业的压装设备。在结构强度校核上，多瓣式的支撑筋厚度经过优化，既保证了足够的径向支撑刚度，不会在弹簧侧向力作用下出现形变失效，又预留了足够的形变空间满足伸缩运动的需求，两端的定位凸缘做了圆角过渡处理，避免安装时刮伤前叉内管的内壁涂层，内孔边缘做了倒角处理，不会在往复运动中刮伤减振器杆的表面镀层。
