可调角度XYZ轴旋转摄像头固定支座结构

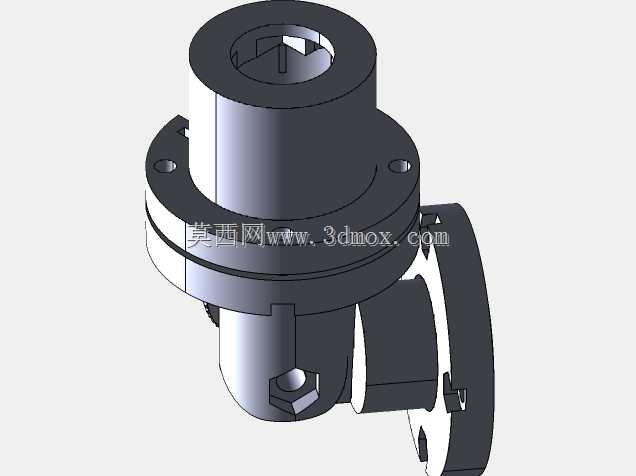

　　在桌面视觉采集、小型设备视觉定位、直播外设固定这类场景里，摄像头的安装调节自由度直接决定了使用体验，这款可调支座的设计核心就是解决常规固定支架无法兼顾多维度角度微调与安装稳定性的痛点。从结构布局来看，上部的筒状腔体是摄像头模组的容纳位，内腔做了轴向定位台阶，装入模组后可以通过侧壁的紧定孔位实现周向锁止，避免摄像头在调节角度后出现自转偏移，腔体顶部的开口预留了镜头通光与线材穿出的空间，不会遮挡拍摄视场角。中部的法兰连接盘是整个支座的受力核心，盘面上均布的两个安装孔可以适配M3规格的紧固件，既可以将上部的摄像头腔体与下部的旋转基座做紧固连接，也能作为额外的扩展安装位，挂载小型补光灯、麦克风这类配套外设，法兰盘的接合面做了0.

　　2mm的凹面止口设计，装配时可以自动对齐同轴度，减少装配调整的工作量。下部的万向调节结构是这款支座的功能核心，不同于常规球头铰容易出现锁止后打滑的问题，这款结构采用了多面贴合的旋转关节，XYZ三个轴向的调节都有对应的阻尼面，松开锁紧件时可以顺畅调整俯仰、偏转、旋转三个维度的角度，锁止后依靠接合面的静摩擦力保持姿态，即使搭载重量稍大的高清摄像头模组，也不会出现角度缓慢下滑的问题。侧面伸出的法兰安装座是整组部件的固定端，安装面上的定位孔可以适配桌面夹装、墙面壁挂、设备面板内嵌等多种安装场景，安装座与旋转基座之间做了加强筋过渡，避免长期受力出现连接部位断裂的问题。从安装边界来看，整个支座的最大回转直径控制在70mm以内，

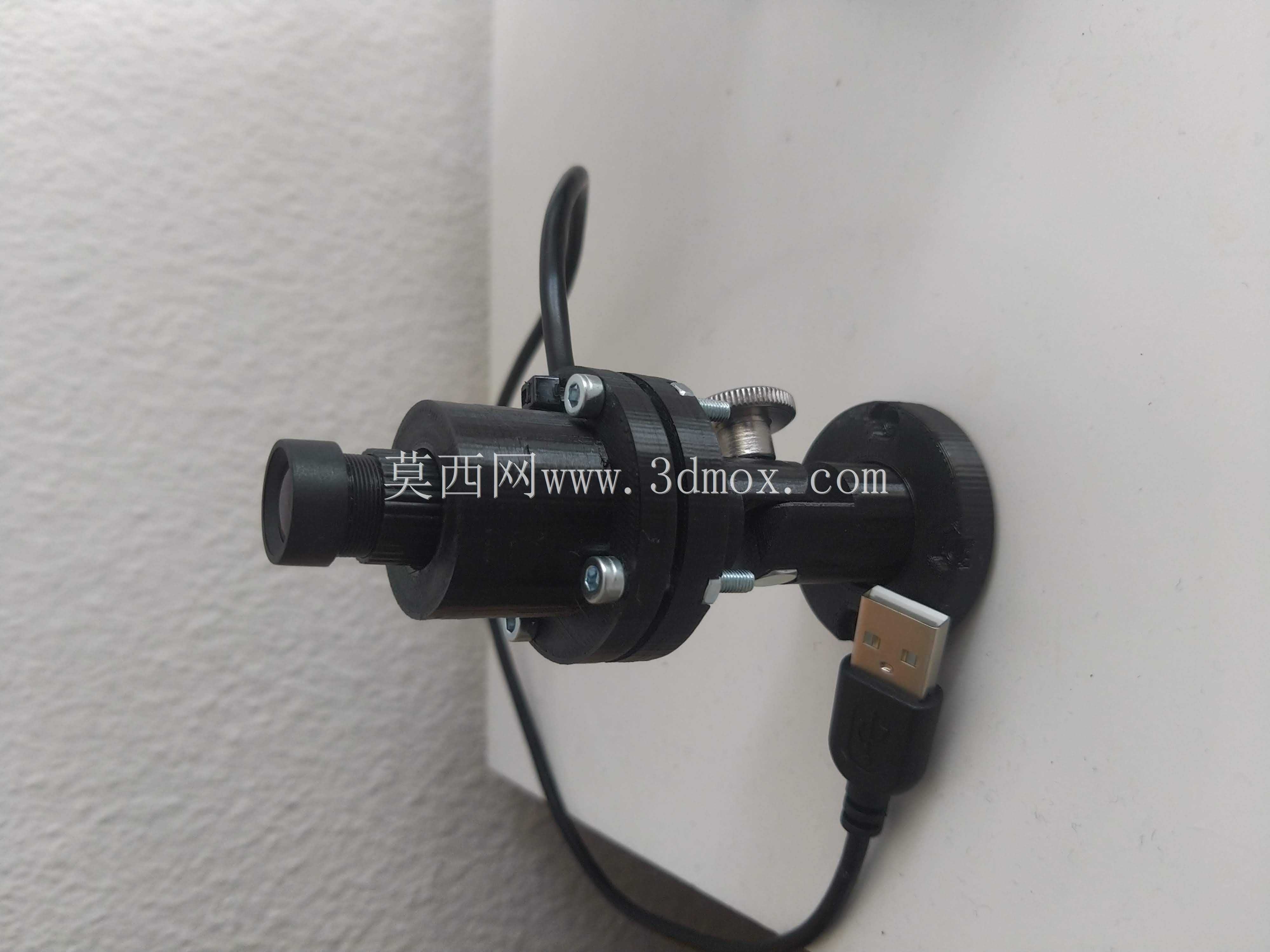

　　上部腔体的内径适配常见的USB摄像头模组外径，安装时不需要额外做结构修改，直接将摄像头装入腔体锁紧紧定螺丝，再将支座通过侧方法兰固定到安装基面，就可以根据实际拍摄需求调整角度。设计过程中特意规避了常规支架的几个常见问题：一是没有采用容易老化失效的塑料球头结构，所有受力关节都采用刚性面接触，长期使用不会出现阻尼下降的问题；二是所有调节位置的锁紧件都采用外露式设计，不需要专用工具，徒手就可以完成角度调整与锁止；三是线材可以从支座内部的空腔穿出，避免外露线材拉扯到摄像头模组导致角度偏移，同时也让整体外观更整洁。在工业视觉检测的小型工位上，这款支座可以固定在设备机架旁，调整角度对准待检测工件的表面，配合摄像头完成缺陷采集；

　　在日常桌面使用场景下，搭配桌面夹座就可以作为直播、视频会议的摄像头固定架，调整到合适的拍摄角度；在嵌入式设备开发场景中，侧方的法兰盘可以直接固定到设备外壳的预留孔位上，作为设备自带的视觉采集组件安装结构。整个结构的壁厚做了均匀化处理，不管是采用机加工还是注塑工艺生产，都不会出现壁厚不均导致的变形问题，所有转角位置都做了R1以上的圆角过渡，避免应力集中导致的结构开裂，各个活动部件的配合间隙控制在0.1mm以内，既保证调节时的顺畅度，也不会出现旷量导致的摄像头抖动问题。
