树莓派3a适配HQ摄像头安装外壳结构

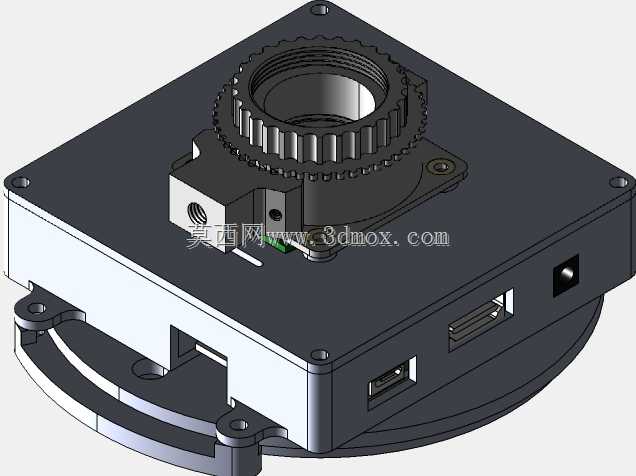

　　做嵌入式视觉项目的工程师大多碰到过树莓派加HQ摄像头的裸板部署难题，核心板接口裸露容易积灰短路，摄像头调焦后没有固定结构容易跑位，安装到设备上时找不到合适的固定点位，这套外壳结构就是针对这些实际工程痛点做的适配设计。整套结构分为盒体主体、摄像头固定顶盖、旋转底座三个核心部分，盒体主体做了下沉式的内腔设计，刚好容纳树莓派3a核心板，侧壁预留的接口开孔完全对齐板载的USB、HDMI、供电接口位置，插接线材时不需要额外调整板卡位置，盒体边角做了R2的圆角过渡，避免3D打印时出现应力集中导致的边角开裂，同时也能减少安装时刮擦线材绝缘层的风险。顶盖部分做了和HQ摄像头模组完全匹配的安装凸台，凸台上的定位柱刚好卡入摄像头模组的定位孔，

　　不需要额外打胶就能把摄像头牢牢固定在顶盖上，镜头位置预留了标准的C/CS接口安装通槽，调焦环位置做了避让缺口，安装完外壳后依然可以直接手动调整镜头焦距，不需要拆开顶盖操作。旋转底座部分采用了止推式的旋转接触面设计，底座和盒体之间预留了0.2mm的转动间隙，转动阻尼适中，调整完拍摄角度后不会因为设备自身震动出现角度偏移，底座上预留了T形螺母的安装槽位，可以直接适配10mm或者8mm规格的工业铝轨，安装到流水线检测工位、小型视觉巡检设备上时不需要额外做转接板，直接把T形螺母卡入铝轨的滑槽拧紧就能完成固定。设计时特意把所有壁厚控制在2mm，既满足3D打印时的结构强度要求，又不会因为壁厚过大导致打印时间过长、材料浪费，

　　盒体和顶盖之间采用卡扣式连接，没有设计额外的螺丝孔位，日常维护拆开顶盖调整摄像头或者更换核心板时不需要借助工具，徒手就能拆开，卡扣的配合量做了0.15mm的过盈设计，扣合后不会因为设备运输过程中的震动出现松脱。实际部署场景里，这套外壳可以用在小型桌面视觉检测设备上，把铝轨固定在检测工位的支架上，通过旋转底座调整摄像头的拍摄角度，对准待检测的工件就能完成图像采集；也可以用在嵌入式AI视觉的教学实验场景里，3D打印的外壳成本低，学生组装时不需要复杂的工具，能快速完成硬件搭建把精力放在算法调试上；还可以用在小型监控点位的部署上，外壳把核心板和摄像头完全包裹起来，能阻挡日常的灰尘溅落到板卡上，延长硬件的使用寿命。安装边界上，

　　整套结构组装完成后的整体高度不超过45mm，底座的安装孔位间距适配标准铝型材的槽距，不管是安装在垂直的铝轨立面还是水平的铝轨平面上，都不会和周边的传感器、执行机构出现空间干涉，镜头中心到盒体侧边的距离做了精准控制，安装到设备上后镜头视野不会被盒体或者安装支架遮挡，图像采集时不会出现暗角。设计时还考虑了散热需求，盒体的侧壁在核心板主控芯片对应的位置做了密集的散热格栅，不需要额外加装散热风扇就能满足日常运行的散热要求，避免因为密封外壳导致核心板过热降频，影响视觉采集的帧率稳定性。
