摩托罗拉Defy2021款自行车手机固定支架

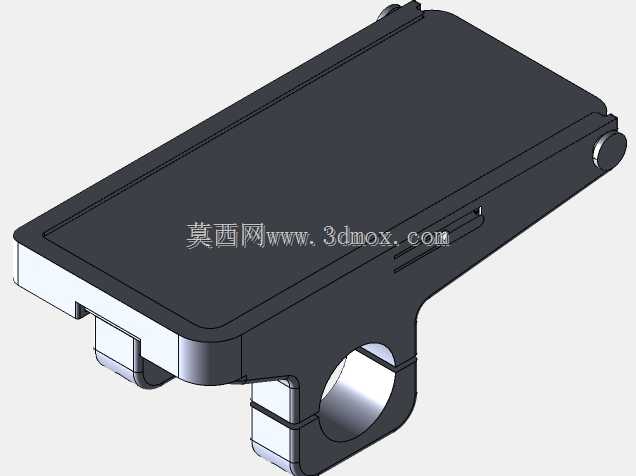

　　日常通勤、近郊骑行场景中，骑行者往往需要随时查看导航路线、记录骑行数据，手持手机既违反骑行安全规范，也容易在颠簸路面出现设备跌落损坏的问题，这款适配摩托罗拉Defy2021机型的车把固定支架，正是针对这类户外骑行的使用需求开发的专用固定结构。从安装边界来看，支架下方的抱箍结构适配直径达45mm的车把阀杆，覆盖了市面上绝大多数山地车、公路车、城市通勤车的车把管径范围，安装时不需要额外调整车把原有配件位置，直接通过紧固件锁紧即可完成固定，不会占用车把上码表、车灯等其他骑行配件的安装空间。结构设计上，支架主体采用贴合手机背部轮廓的承托造型，边缘设置高出手机屏幕0.8mm的挡边，即使骑行过程中遇到路面颠簸、突发侧倾的情况，

　　手机也不会从支架内滑出；考虑到摩托罗拉Defy系列本身的三防属性，支架没有做全包式的封闭结构，保留了手机侧边按键、充电接口的完整操作空间，骑行过程中不需要取下手机就能完成音量调节、充电线插拔等操作，同时开放式的结构也能避免雨天骑行时支架内部积水，减少对手机机身的侵蚀。锁紧结构的设计兼顾了可靠性与拆装便捷性，除了底部的M4螺钉锁紧抱箍之外，支架上预留了橡皮筋安装槽位，只需要截取一段内径适配的橡胶管作为弹性绑带，就能在不额外增加复杂锁扣结构的前提下，提供持续的弹性压紧力，抵消颠簸路面带来的纵向振动，避免手机在支架内出现窜动；这种弹性锁紧的设计也降低了加工精度要求，即使3D打印过程中出现0.1-0.2mm的尺寸误差，

　　也能通过橡皮筋的形变补偿间隙，不会出现装夹过紧刮花手机边框、或是装夹过松固定不稳的问题。从打印制造的角度来看，支架主体采用一体化结构设计，没有拆分的装配零件，打印时不需要添加支撑结构，将打印层厚设置为0.2mm、填充率设置为20%就能满足日常使用的强度要求，选用PETG材料打印的成品抗冲击性能优于PLA材料，即使在低温户外环境下也不会出现脆裂问题，整套支架只需要4颗M4x30的螺钉配合螺母就能完成全部装配，不需要定制特殊规格的紧固件，普通用户在家用桌面级3D打印机上就能完成制作。实际使用过程中，支架的受力点集中在下方抱箍与车把的接触位置，设计时特意在抱箍与主体承托板的衔接位置做了圆角过渡处理，避免应力集中导致的结构断裂，

　　承托板背部做了0.5mm的凹陷减重槽，在不降低整体结构强度的前提下减少了材料用量，同时也能让手机背部与支架之间留出微小的通风间隙，避免长时间导航时手机散热不畅导致的性能降频。针对骑行场景的特殊需求，支架的挡边位置特意避开了手机的麦克风、扬声器开孔，不会影响骑行过程中接打电话、语音导航的声音传播，抱箍内侧预留了1mm的凹槽，可以粘贴橡胶垫增加与车把之间的摩擦力，即使长时间骑行出现螺钉轻微松动的情况，也能依靠橡胶垫的摩擦力避免支架绕车把转动，保证手机屏幕始终处于骑行者方便查看的角度。
