三星S22Ultra手机外观结构三维数模

　　做这个数模的初衷，是当时要给这款机型配套做骑行用的车载固定支架，手上没有真机可以做逆向扫描，只能对着公开的官方规格参数一点点抠外形细节，毕竟支架类配件最核心的要求就是和设备本体的贴合度，但凡边角弧度、按键位置、机身厚度有半毫米的偏差，装上去要么卡不紧晃荡，要么压到侧键误触，骑在路上颠簸的时候甚至有摔机的风险。建模的时候最先卡的是整体的安装边界尺寸，机身的长宽厚三个基准值完全对标公开的标称参数，四个R角的弧度没有直接用统一倒圆角偷懒，而是顺着官方宣传图的轮廓逐段调整曲率，尤其是屏幕侧的微弧过渡和背板的弧度衔接，要保证支架的夹持接触面能和机身中框完全贴合，不会出现局部硬接触硌伤机身漆面的情况。

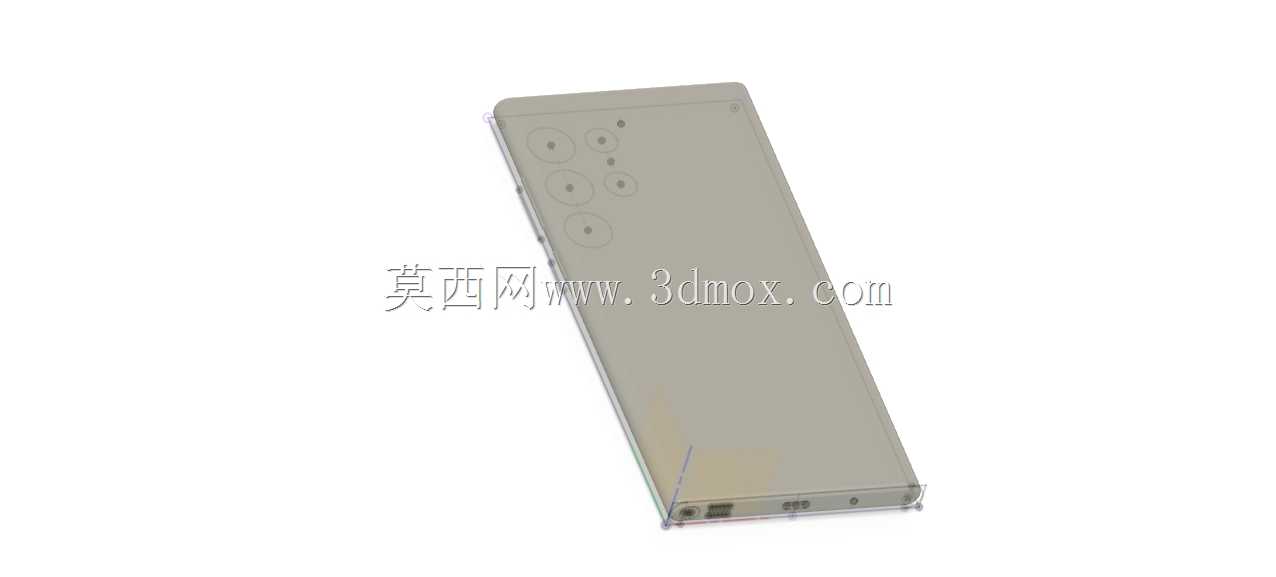

　　背部的摄像头模组区域是建模时花时间最多的部分，整个凸起台的高度、每一颗镜头的开孔位置、闪光灯的排布间距，都反复对照规格图核对坐标，毕竟做支架的时候如果要做背部避让，这个区域的轮廓差一毫米，要么会蹭到镜头玻璃，要么避让空间太大导致夹持范围冗余，固定的稳定性就会打折扣。机身侧面的按键位置也做了精准对位，电源键、音量键的凸起高度、和上下端面的距离都按实际比例还原，后续做支架的侧方避空位的时候，就能直接从数模上提取轮廓线，不用反复调整避让尺寸，避免支架装上之后压住按键导致长按误触，或者按键区域留空太大夹不住中框。整个数模做的是实体外观结构，没有拆分内部的主板、电池这些组件，毕竟做周边配件的结构设计不需要用到内部堆叠数据，

　　只要外轮廓的精度足够，就能直接用来做支架的夹持型腔、防滑垫贴合位置的适配。实际用的时候，不管是做自行车支架、车载出风口支架，还是桌面无线充的定位适配，都可以直接把这个数模导入装配环境，做干涉检查和配合间隙验证，比如夹持臂的开合范围要留多少余量，背部支撑的位置要避开摄像头凸起多少距离，和无线充电线圈的对位偏差要控制在什么范围，都能在数模上直接模拟验证，不用等打样之后拿着真机反复修模。建模的时候特意把中框的微弧过渡做了连续曲率处理，没有出现断面或者曲率突变的面，后续如果要做硅胶保护套、TPU壳这类配件的建模，也能直接用这个外轮廓做偏置生成内腔，偏置出来的面不会出现破面或者曲率异常，能省掉很多修面的时间。机身底部的开孔位置，

　　包括Type-C接口、扬声器开孔、麦克风的位置也都按规格做了对位，后续做底部固定类的配件时，也能直接核对接口的对位精度，不会出现装上配件之后挡到充电口或者扬声器出声孔的问题。其实做消费电子周边配件的结构设计，最麻烦的就是没有真机参考的时候，外轮廓数模的精度直接决定了后续配件的适配度，之前做其他机型的支架时，就遇到过网上找的数模R角不对，打样出来的支架夹上去边角翘起来的情况，最后只能反复修模改了三四版才搞定，所以这次做这个数模的时候，每一个轮廓段都对着公开的尺寸参数反复核对，把所有和外部配件配合相关的外形特征都做了精准还原，不管是做夹持类、支撑类还是贴合类的周边配件，都能直接用这个数模做装配基准，减少前期的尺寸核对成本，也能降低打样阶段的修改次数。
