多规格自润滑无油衬套组件结构设计

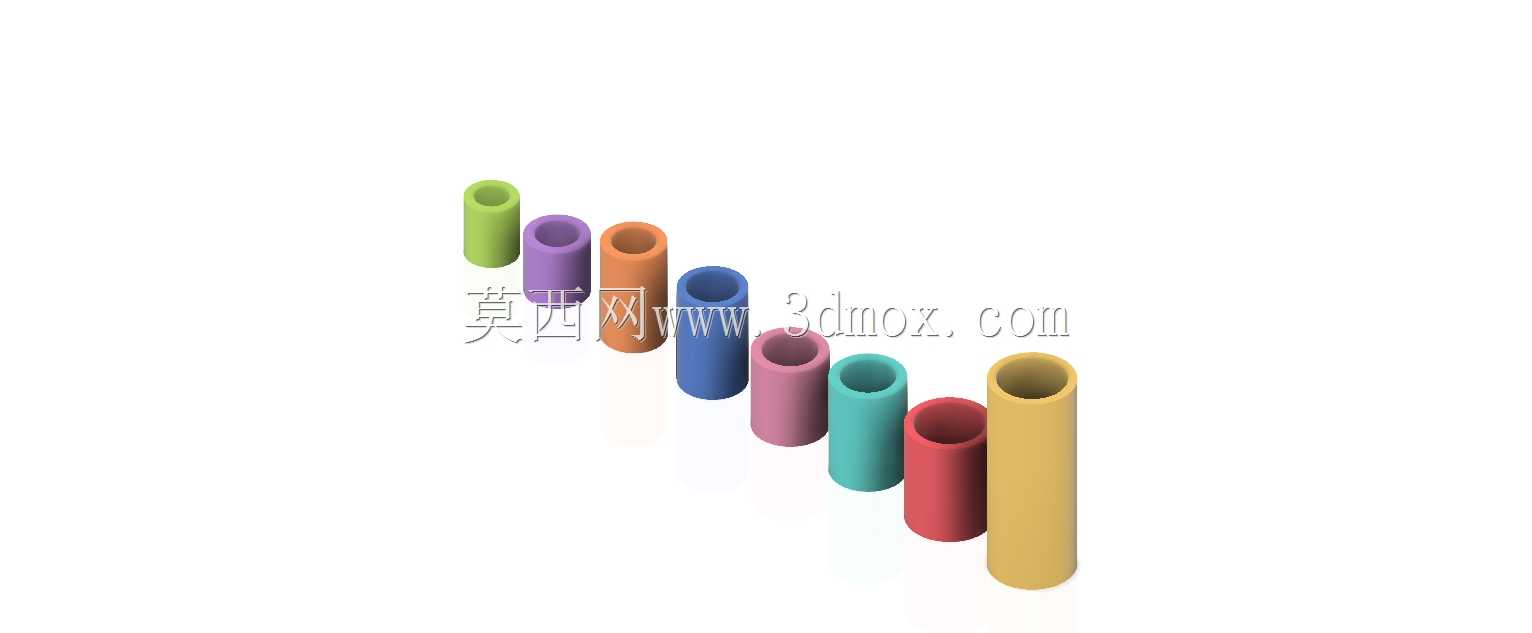

　　这类自润滑衬套是滑动摩擦副里的核心支撑元件，日常在轻工自动化生产线、小型输送设备、办公机具、民用五金传动结构里随处可见，核心作用是给往复运动、低速回转的轴类零件提供径向支撑，替代传统需要定期加注润滑脂的铜套、钢套结构，尤其适合不方便维护、不能有油污污染的装配场景，比如食品包装输送线的导轮支撑、3D打印机的光轴滑动座、小型家具的铰接转轴、民用无人机的舵机铰接位，都能见到这类衬套的应用。从结构设计逻辑来看，这组衬套采用直筒等壁厚结构，没有额外的法兰翻边，属于通用型直套，适配通孔式安装场景，安装时直接压入基座的预制孔内即可，不需要额外的轴向定位结构，装配工序简单，压装时只要保证基座孔的公差带在H7区间，

　　衬套压入后内孔的收缩量就能控制在合理范围，和适配轴的配合间隙能稳定保持在滑动配合要求的区间内，不会出现卡滞或者旷量过大的问题。这组衬套覆盖了从3mm到35mm的多档内径规格，不同规格的壁厚保持了统一的设计比例，小内径规格的壁厚控制在1mm左右，大内径规格的壁厚随内径增大按比例提升，保证压装后有足够的结构强度，不会因为压装应力出现衬套变形开裂的问题。衬套的内外径同轴度公差控制在0.02mm以内，端面和内孔轴线的垂直度公差控制在0.03mm，保证压装后轴的回转精度满足普通传动场景的要求，不会因为衬套的形位公差问题导致轴运转时出现偏磨、异响的情况。材质选择上，这类自润滑衬套一般采用铜基粉末冶金或者复合聚四氟乙烯基材，

　　基材内部均匀分布固体润滑颗粒，在轴和衬套相对运动的过程中，润滑颗粒会逐渐在摩擦表面形成一层均匀的转移膜，把金属之间的直接干摩擦转化为润滑膜之间的摩擦，大幅降低摩擦系数，不需要额外加注润滑油或者润滑脂，长期使用也不会出现油污渗漏的问题，适配对清洁度有要求的装配场景。从安装边界来看，不同规格的衬套长度和内径匹配，小规格衬套长度较短，适配小行程的滑动支撑场景，大规格衬套长度更长，支撑跨距更大，能承受更高的径向载荷，选型时只需要根据适配轴的直径、需要的支撑长度、实际工作载荷来选择对应规格即可，不需要额外做定制化修改，通用化程度很高。在实际装配过程中，压装衬套需要使用专用的压套工装，保证压入力沿衬套轴线方向均匀施加，

　　不能用锤子直接敲击衬套端面，避免衬套出现变形、端口崩裂的问题；压装前需要清理基座孔内的毛刺、铁屑，在基座孔内壁涂抹少量润滑脂辅助压入，压装后需要用通止规检测内孔尺寸，如果内孔收缩量过大，可以用对应规格的铰刀做微量修刮，保证和轴的配合间隙符合设计要求。这类衬套的摩擦系数稳定在0.05-0.15区间，相比普通铜套的干摩擦系数降低60%以上，耐磨寿命是普通铜套的3-5倍，在低速轻载的传动场景下，长期使用不需要维护，能大幅降低设备的后期维护成本，也避免了润滑油泄漏污染产品或者生产环境的问题。从结构建模的角度来看，这组衬套的建模逻辑非常清晰，先通过拉伸命令生成不同规格的直筒基体，保证内外径的尺寸公差符合设计要求，再对衬套的两端端口做0.2mm的倒角处理，去除端口的锐边，一方面避免压装时锐边刮伤基座孔的内壁，另一方面也方便轴件顺利插入衬套内孔，不会出现端口卡滞的问题；建模过程中不需要做额外的复杂特征，所有尺寸都按通用规格的标准参数设定，能直接导出到工程图用于生产加工，也可以直接导入装配体中做干涉检查、装配模拟，验证衬套和周边零件的装配间隙是否符合要求。在实际设备选型过程中，这类衬套的适用场景非常广泛，除了常规的工业传动场景，在民用产品、DIY创客项目、小型非标设备的设计中都能用到，多规格的配置能覆盖绝大多数常见轴径的支撑需求，设计人员不需要单独绘制衬套模型，直接调用就能完成装配设计，大幅提升设计效率。
