带斜角镜的自行车骑行手机固定支架

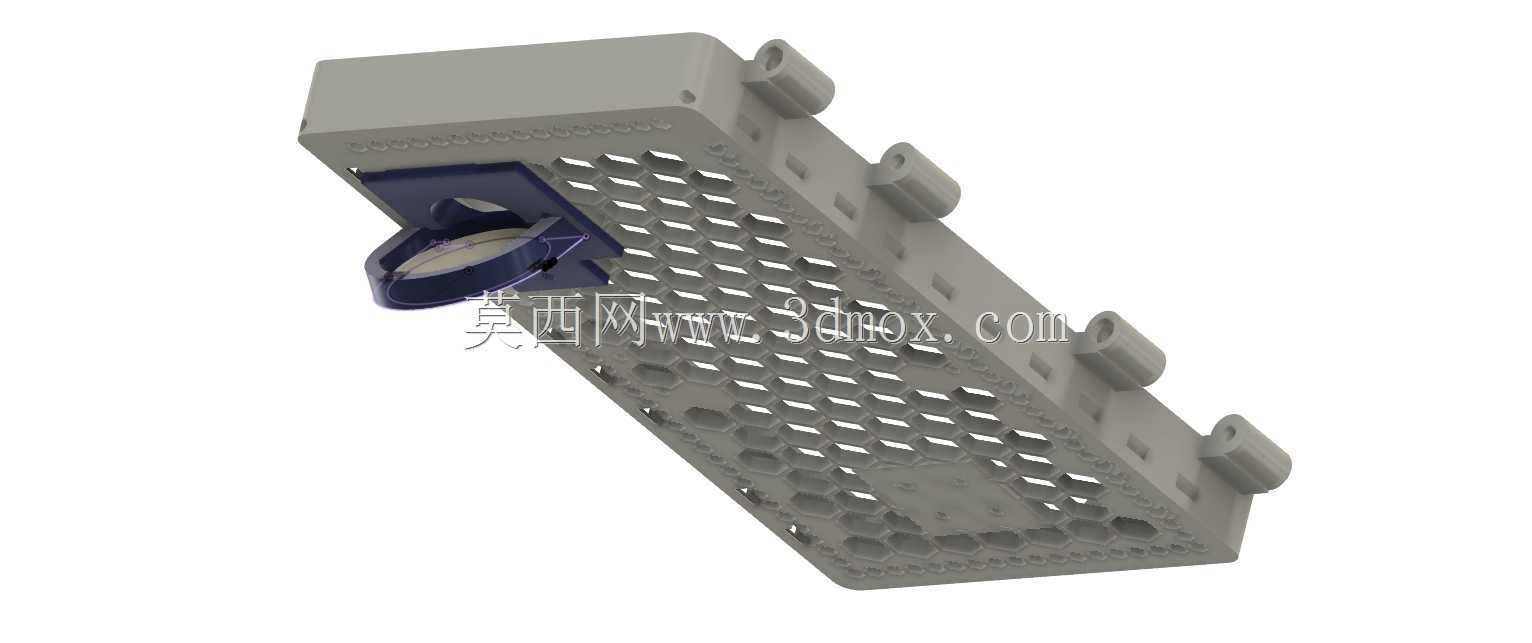

　　日常城市通勤骑行过程中，路面突发状况多，很多骑行者没有配备专用行车记录设备，遇到剐蹭、违规变道等情况很难留存现场画面，这款车把安装的手机固定支架，就是针对这类通勤场景做的结构设计，不需要额外采购运动相机，利用日常随身携带的智能手机就能完成骑行过程的前方画面记录。结构上主体采用格栅式镂空承托结构，大面积的镂空设计一方面可以降低整体自重，减少骑行过程中车把位置的额外负载，另一方面可以给手机背面留出足够的散热空间，长时间录制画面时不会因为热量堆积导致手机降频或者停止录制。承托板边缘设置了多组间隔分布的绑带固定凸耳，凸耳上预留了绑带穿装的槽位，可以适配不同宽度的弹性绑带，不管是常规尺寸的直板手机，还是带轻薄保护壳的手机，

　　都能通过调整绑带的张紧度实现牢靠固定，不会因为路面颠簸出现手机滑落的情况。支架靠近车把安装的一侧集成了50度倾斜角的反光镜结构，这个角度是经过实际路测调整的，不需要骑行者大幅度低头或者偏移视线，就能通过镜面反射观察到手机屏幕的录制状态，确认录制功能正常运行，同时这个角度不会遮挡骑行者正前方的视线，不会对正常骑行观察路况造成干扰。安装边界上，支架的安装卡脚做了多档位的间距适配，常规城市自行车、折叠车的圆管车把都能适配，卡脚内侧预留了防滑胶垫的安装位，安装后可以增大与车把管壁的摩擦力，避免长时间骑行震动导致支架出现角度偏转。和常规的手机支架不同，这款设计没有采用夹臂式的固定结构，而是采用平板承托加绑带固定的形式，结构更简单，

　　没有复杂的铰接活动部件，长期户外使用不容易进灰卡滞，可靠性更高。承托板的格栅结构做了等距排布，每个格栅孔的边缘都做了圆角过渡，不会刮花手机背面的外壳，同时镂空结构也不会遮挡手机的摄像头位置，不管手机摄像头布置在背面哪个位置，都能找到对应的镂空区域保证拍摄视野无遮挡。实际使用时，只需要提前将手机调整到录像模式，通过绑带固定在承托板上，调整支架角度让摄像头正对骑行前方，就可以在骑行过程中持续记录路面状况，遇到突发情况可以直接调取录像作为凭证，同时支架的倾斜镜结构也能让骑行者在保持正常骑行姿态的间隙，快速确认手机的录制状态，不需要抬手操作手机，提升骑行过程的安全性。整个支架的结构壁厚做了均匀化处理，不管是采用3D打印制作还是注塑量产，都能避免壁厚不均导致的变形问题，安装凸耳的位置做了局部加厚处理，绑带反复拉扯也不会出现断裂的情况，整体结构没有冗余的装饰性部件，所有结构都服务于固定手机、辅助观察、减重散热这几个核心功能，没有多余的设计。
