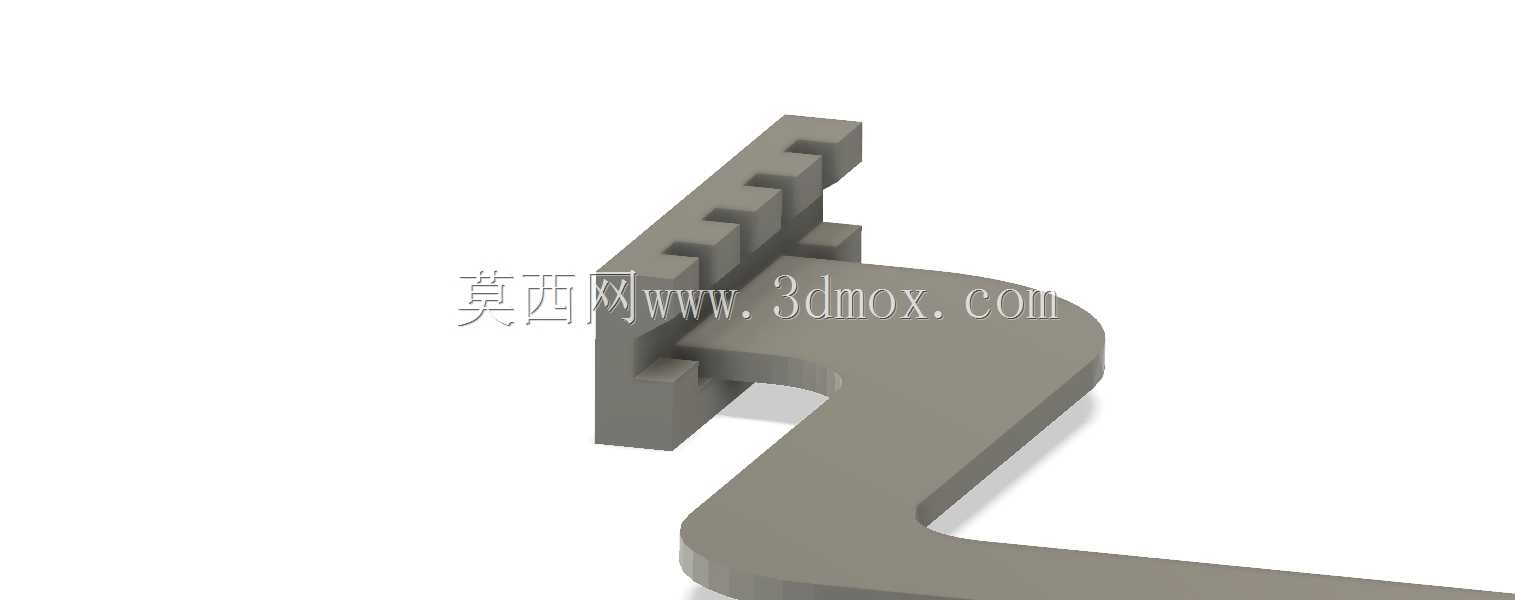

S5型3D打印头固定夹持结构件

　　在桌面级FDM 3D打印设备的实际运维与改装场景中，打印头夹持部件的结构合理性直接影响打印作业的运行稳定性，不少用户在大尺寸模型打印、打印头高速往复移动的工况下，都遇到过原有夹持件结构干涉、固定刚性不足的问题，尤其是打印平台靠近前端玻璃门的区域，原有夹持件的外伸长度与宽度设计不合理，很容易在打印头移动到构建板最前端位置时，与设备的玻璃防护门发生碰撞，轻则导致打印件错位、打印头偏移，重则造成玻璃门碎裂、打印头核心部件损坏，带来不必要的设备损耗与打印失败成本。这款针对S5打印头设计的夹持器，正是基于实际打印过程中暴露的碰撞问题做的定向结构优化，从原有成熟夹持结构迭代修改而来，核心调整方向集中在固定夹段的尺寸比例优化上，

　　将原有固定夹的纵向长度做了缩短处理，同时对应加宽了夹持段的横向宽度，在保证夹持接触面足够、固定刚性不下降的前提下，缩减了夹持件朝向设备前端方向的外伸尺寸，从结构根源上避免了打印头移动到构建板最前端作业位置时，夹持件与玻璃门发生运动干涉的问题。从结构功能来看，该夹持件承担着打印头模组与运动滑台的连接固定作用，夹持段的多道卡槽结构可以与滑台侧的定位凸台形成嵌合配合，不需要额外增加复杂的锁紧结构就能实现可靠的定位，安装时只需要将夹持件的卡槽对准滑台的对应凸台推入，再配合常规的紧固件锁紧即可完成装配，装配公差控制在常规3D打印件的可适配范围内，不需要做二次打磨修配就能直接使用。加宽后的夹持段与打印头安装面的接触面积相比原有结构有所提升，

　　能够更好地分散打印头高速移动时产生的振动载荷，减少打印头在高速打印过程中的震颤幅度，对于提升打印件表面质量、降低层纹误差有一定的辅助作用。从安装边界来看，该夹持件的弯折段做了圆弧过渡处理，没有尖锐的外凸棱角，在安装到打印头滑台之后，整体轮廓完全处于打印头运动包络线的安全范围内，除了避免与前端玻璃门的碰撞之外，也不会和打印平台周边的其他辅助部件，比如自动调平探针、料管导向件、散热风道等结构产生干涉，适配性更强。在实际打印作业场景中，当需要打印尺寸接近设备最大构建幅面的模型时，打印头需要频繁移动到构建板的最前端边缘位置完成路径填充，原有夹持件因为固定夹段过长，在这个位置很容易刮碰到关闭状态的玻璃门，尤其是在设备长时间运行、

　　框架出现轻微形变或者玻璃门安装存在小幅偏差的情况下，碰撞概率会进一步提升，经过尺寸优化后的夹持件，在这个极限位置的安全间隙相比原有结构提升了数毫米，即使设备存在小幅的装配误差，也能保证运行过程中无碰撞，大幅降低大尺寸模型打印的失败率。同时，缩短固定夹长度的设计并没有削弱夹持结构的强度，加宽的结构让夹持件的横向抗扭能力有所提升，在打印头做高速换向移动时，夹持件的形变量更小，能够保证打印头的位置精度始终处于合理区间，不会因为夹持件的弹性形变导致打印头出现位置偏移，影响打印件的尺寸精度。从结构设计的细节来看，夹持件与打印头的连接面做了平面度适配，能够保证打印头安装后保持垂直状态，不会因为安装面倾斜导致打印头与打印平台不平行，出现首层打印厚度不均、模型翘边等常见问题；卡槽的尺寸设计兼顾了安装便捷性与配合紧密性，既不会因为卡槽过紧导致安装困难，也不会因为间隙过大出现打印头松动的问题。对于经常需要打印大尺寸模型、或者对设备做过玻璃门改装、框架加固的用户来说，这款优化后的夹持件能够很好地解决原有结构的干涉痛点，不需要对设备其他部件做额外改装，直接替换原有夹持件就能解决前端碰撞问题，同时还能小幅提升打印头的固定刚性，改善打印稳定性。
