实验室微孔板读卡器分电器结构设计

项目分类:通讯工具类 发布时间:2022-05-30 ID:644091
  • 实验室微孔板读卡器分电器结构设计
  • 实验室微孔板读卡器分电器结构设计

  在生命科学实验室的自动化样本处理场景中,微孔板读卡器承担着高通量样本数据读取的核心功能,而分电器作为读卡器内部的供电分配核心部件,直接决定了多通道读取模块的供电稳定性与信号抗干扰能力,这款分电器结构正是针对96孔微孔板读卡器的多通道并行工作需求设计,适配实验室自动化工作站的紧凑安装空间。从实际使用场景来看,这类分电器需要同时为四组独立的读卡传感模块供电,还要兼顾信号线路的物理隔离,避免供电线路的纹波干扰微弱的光电读取信号,因此在结构设计上采用了分仓式的隔离布局,四个独立的接线仓分别对应一组读卡模块,每个仓体内部设置了多道平行的压线筋位,能够将不同线径的供电导线与信号导线分层固定,避免线路交叉缠绕带来的信号串扰。

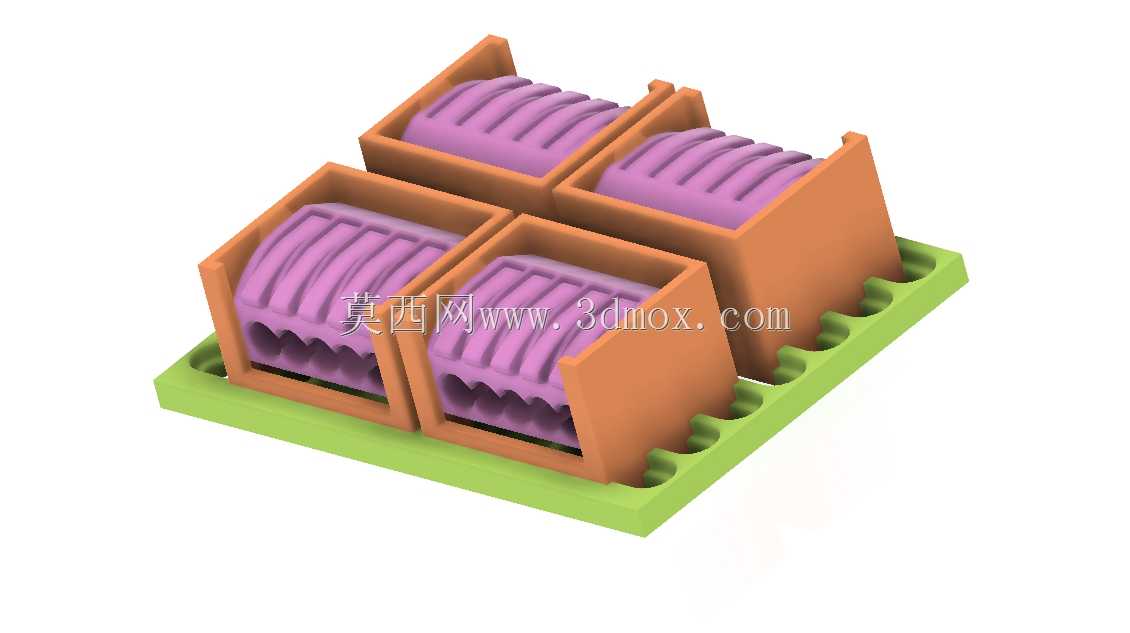

  底座部分采用一体化的绿色绝缘基座设计,基座边缘设置了连续的半圆定位槽,既可以作为导线引出时的走线导向,也能在安装时与读卡器壳体的定位凸台配合,实现免螺丝的快速卡装,减少装配工序的同时,也避免了金属螺丝带来的绝缘隐患。每个接线仓的橙色壳体采用卡扣式与底座连接,仓体内部的紫色压线模块设置了多道弧形压线齿,能够适配0.2-1.5平方毫米的不同线径导线,压线齿的弧度经过反复调整,既可以牢牢固定导线避免拉扯松脱,又不会压伤线芯导致接触电阻增大。从安装边界来看,整个分电器的整体外形适配读卡器内部的预留安装腔,底座的安装孔位间距与读卡器内部的安装柱完全匹配,四个接线仓的出线方向分别对应四个读卡模块的接线端,不需要额外的走线弯折,

  能够最大限度缩短供电线路的长度,降低线路压降。设计过程中重点考虑了实验室设备的长期使用可靠性,所有结构件的壁厚都经过受力仿真验证,仓体卡扣的插拔寿命满足万次维护需求,基座的绝缘材料选型满足UL94-V0阻燃等级,能够适应实验室内部常见的消毒试剂擦拭环境,不会因为长期接触酒精、含氯消毒剂出现材质脆化开裂。在功能实现上,这款分电器不仅承担供电分流的作用,每个接线仓内部还预留了保险丝安装位,可以为每一组读卡模块提供独立的过流保护,当某一组模块出现短路故障时,只会断开对应通道的供电,不会影响其他通道的正常工作,也不会烧坏主控供电板,大幅降低设备的故障维修成本。走线槽的设计充分考虑了电磁屏蔽需求,相邻接线仓之间的隔板厚度达到2mm,

  能够有效阻隔不同通道供电线路之间的电磁干扰,保证光电读取模块的信号稳定性,避免出现读取数据跳变、孔位识别错误的问题。从装配工艺角度来看,整个分电器的所有结构件都采用注塑成型工艺,不需要后续二次加工,装配时只需要将压线模块放入仓体,扣合仓盖即可完成组件组装,生产效率高,成本可控,适合批量配套自动化实验室设备使用。基座底部设置了浅槽式的走线空间,供电主线可以从基座底部的槽位引入,再分别分到四个接线仓,整个布线过程整齐有序,不会出现导线外露的情况,也避免了设备装配过程中导线被其他结构件挤压破损的风险。针对实验室设备经常需要移动、维护的特点,分电器的所有接线部位都设置了防拉脱结构,导线接入后经过压线齿固定,能够承受10N以上的拉扯力不会松脱,完全满足日常设备搬运、维护时的受力需求。
