嵌入式RJ45网络信号对接耦合连接器

　　在工业控制柜布线、楼宇弱电间理线、通讯测试台架搭建这类场景里，经常会遇到网线长度不足、机柜面板需要预留外置网口、不同网段线缆需要快速对接的需求，这时候直接把两根网线水晶头对插不仅连接稳定性差，长期受拉扯容易松脱，外露的接头也无法满足机柜防护、整齐布线的要求，RJ45耦合器就是针对这类痛点设计的转接连接件。这款嵌入式安装的RJ45耦合器，采用直插式双向对接结构，两端均为标准RJ45接口，内部集成8芯触点直连通路，能够实现百兆、千兆网络信号的无衰减转接，不需要额外供电，也没有信号放大电路，纯物理结构的对接方式可以兼容所有遵循TIA/EIA-568A/B接线标准的网线，不管是超五类、六类非屏蔽网线都能直接适配，

　　不会出现线序不匹配导致的网络不通问题。从结构设计来看，这款耦合器采用单块工程塑料注塑成型的外壳，整体为长方体结构，前端预留标准RJ45插口的开口，插口内部设置有水晶头卡扣的定位卡槽，插入水晶头后可以听到清晰的卡扣卡合声，避免使用过程中水晶头意外脱出。外壳两侧设计有嵌入式安装的弹性卡扣，安装时只需要在机柜面板、设备壳体上开出对应尺寸的矩形安装孔，将耦合器从面板外侧推入安装孔，两侧的弹性卡扣就会自动卡在面板背面，不需要额外使用螺丝固定，安装效率比螺丝固定式的耦合器高很多，后期如果需要更换也只需要从背面按压弹性卡扣就能快速推出，维护十分方便。外壳尾部设置有导向限位筋，推入安装孔时可以自动对齐位置，不会出现装歪、卡滞的问题，

　　安装完成后耦合器前端面和面板表面基本齐平，不会突出过多影响机柜整体外观，也不会因为外力磕碰导致耦合器损坏。从安装边界尺寸来看，这款耦合器的安装孔尺寸适配常规的单口网口面板开孔，整体长度控制在合理范围内，安装后在面板背面的突出长度较短，不会占用机柜内部过多的布线空间，就算是高密度安装的配线架上，相邻耦合器之间也不会出现干涉问题，可以紧密排布实现多路网口的集中转接。触点部分采用镀金处理，长期插拔也不会出现氧化导致的接触不良问题，插拔寿命可以满足常规工业场景上千次的插拔需求，就算是经常需要插拔网线的测试工位，也能保证长期稳定的信号传输。在实际使用中，这类耦合器除了用来对接延长网线，还经常用来作为设备的外置网口使用，比如一些自制的工控设备、

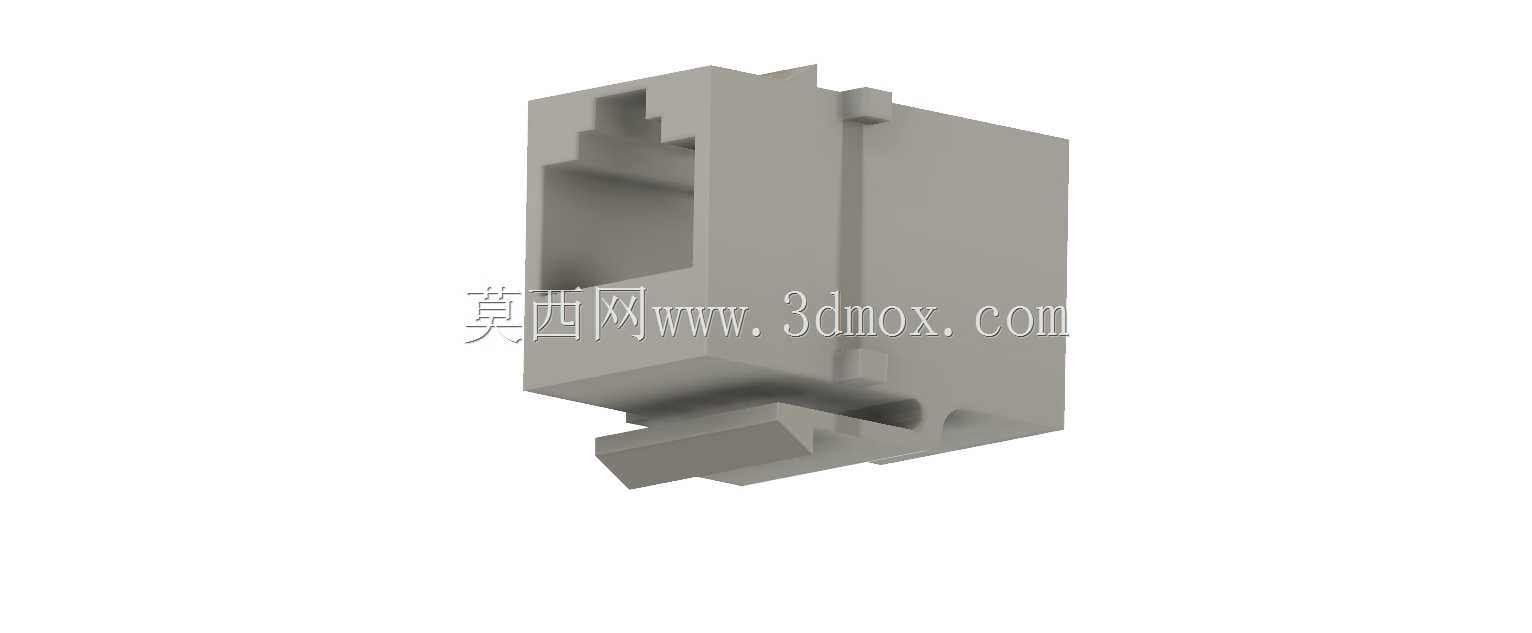

　　测试仪器，内部已经集成了网口模块，只需要在设备外壳上安装这款耦合器，用短网线把内部网口和耦合器内侧接口连接，设备外部就可以直接插网线连接网络，不需要在设备外壳上单独设计复杂的网口固定结构，大大简化了设备外壳的设计难度，也降低了外壳开模的成本。和外露式的网线对接头相比，嵌入式安装的耦合器固定在面板上，插拔网线时的受力全部由耦合器和面板承担，不会拉扯到内部的网线，避免内部接线因为长期受拉扯出现松脱、断线的问题，在有振动的工业设备上使用时，这种固定方式的可靠性远高于直接对接的水晶头。另外这款耦合器的外壳采用阻燃工程塑料制作，符合弱电设备的阻燃要求，就算机柜内部出现局部高温，也不会出现外壳融化、引燃的问题，满足弱电布线的安全规范。在三维建模过程中，这款模型还原了耦合器的所有安装特征，包括两侧的弹性卡扣结构、插口内部的卡槽位置、外壳的导向筋尺寸，结构设计人员在做机柜面板开孔、设备外壳设计时，可以直接调用这个模型核对安装尺寸，提前预留好安装空间，避免实际加工时出现开孔尺寸不对、安装位置干涉的问题，也可以用来做整机装配的干涉检查，确认耦合器安装后和周边的元器件、布线之间有没有足够的安全间隙。
