LY4型四开四闭电磁继电器结构设计

　　这款LY4型电磁继电器的三维结构还原，完全围绕工控场景的实际安装与使用需求搭建，没有做多余的外观美化，所有结构细节都对应量产实物的装配逻辑。从实际应用场景来看，这类四组触点的中间继电器，多用于自动化控制柜的信号中转、小功率负载直接驱动环节，比如生产线的传感器信号扩容、PLC输出点的电流放大、电磁阀线圈的通断控制，在机床电控、物流分拣线、楼宇自控配电回路里都有极高的使用频次，属于低压控制回路里的基础通用元件。

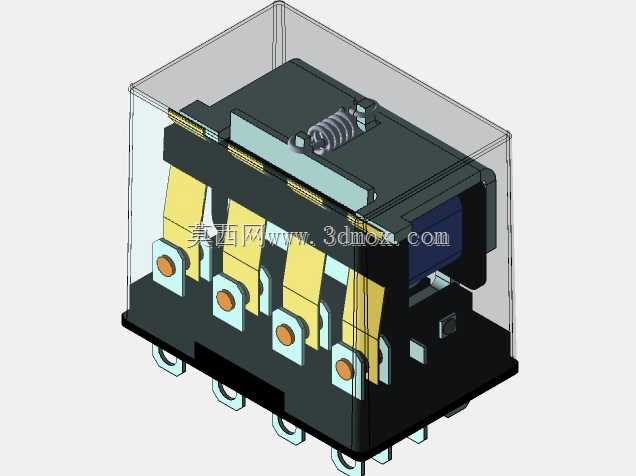

　　从功能特性来看，这款模型完整还原了透明防护外罩、电磁驱动线圈、衔铁传动结构、四组独立触点组件、底座安装引脚的全部细节。透明外罩采用卡扣式装配结构，和底座的配合间隙控制在0.2mm以内，既可以防护内部触点免受车间粉尘、潮气的侵蚀，又能在运维时直接观察触点的吸合状态，不用拆解外罩就能判断元件是否正常动作。内部的电磁线圈部分做了骨架与绕组的分层结构还原，线圈两端的引出脚直接对应底座的接线引脚位置，衔铁部分的复位弹簧参数匹配常规DC24V、AC220V两种常用线圈电压的吸合力矩，不会出现电压波动下的误吸合或者断电不释放的问题。四组触点为并列排布结构，每组触点都包含常开、常闭两个独立接触端，触点间的绝缘隔板厚度按照电气间隙要求设计，相邻触点间的爬电距离满足AC380V回路的绝缘要求，避免高压下的拉弧短路问题。

　　设计思路上完全遵循实物的自上而下装配逻辑，先确定底座的安装引脚间距——这款继电器采用标准14脚焊接/插座安装规格，引脚横向与纵向间距完全匹配通用继电器插座的尺寸公差，引脚直径0.8mm，长度6mm，既可以直接焊接在PCB板上，也能插装在标准导轨式继电器插座上，不需要额外做安装适配。底座上的触点固定座采用阻燃PBT材质的结构特征，每个触点的固定位都设计了防脱卡扣，避免大电流冲击下触点移位。衔铁的传动压片采用绝缘工程塑料材质，同时压接四组动触点，保证线圈得电时四组触点同步动作，动作时差控制在10ms以内，满足多回路同步控制的信号一致性要求。外罩的顶部预留了产品标识的丝印平面，侧面做了内凹的防滑结构，方便运维时插拔外罩。

　　安装边界方面，这款继电器的整体外形尺寸为长36mm、宽22mm、高35mm，安装时如果采用导轨插座搭配，需要在柜内预留左右各5mm的接线操作空间，上下预留15mm的走线空间，避免和相邻的断路器、接线端子产生干涉。如果是直接焊接在PCB板上，引脚的焊接面需要和PCB板保持2mm的安全距离，避免焊接时的高温传导到底座的塑料结构导致变形。模型里还原的触点接线端螺丝为M3规格，适配1.5平方毫米以下的多股铜芯线，接线时的扭矩控制在0.5N·m即可，过大的扭矩会导致触点座开裂。另外，模型里的复位弹簧位置、衔铁的转动轴间隙都和实物一致，在做虚拟装配验证时，可以直接模拟衔铁的吸合动作行程，行程距离为2mm，完全匹配触点的接触压力要求，不会出现动触点行程不足导致的接触不良问题。对于做电控柜三维布局的工程师来说，这个模型可以直接导入装配体，用来验证柜内元件排布的空间合理性，也能用来做接线工艺的模拟演示，所有结构的干涉检查都可以直接在模型上完成，不需要额外调整尺寸参数。
