可激光切割制作的RC遥控气垫船结构

　　这款RC气垫船的结构设计，核心面向航模爱好者的自制加工场景，适配数控切割、激光下料的加工工艺，所有板材类零件均做了切割路径优化，无需复杂的五轴加工工序，普通桌面级激光切割机、小型CNC雕刻机即可完成全部结构件的加工制作，大幅降低自制气垫船的加工门槛。从实际使用场景来看，该气垫船可适配平整硬质地面、平静水面等多种通行环境，依靠围裙结构形成的封闭气腔实现垫升，脱离地面或水面的直接接触阻力，相比普通轮式遥控车、螺旋桨遥控船，具备更强的地形通过能力，可在普通遥控模型无法通行的光滑瓷砖面、浅滩草地、平静湖面完成行驶动作，适合航模爱好者户外调试、趣味竞技使用。功能配置上，该气垫船采用四组螺旋桨的动力布局，区分顺时针与逆时针旋转方向，

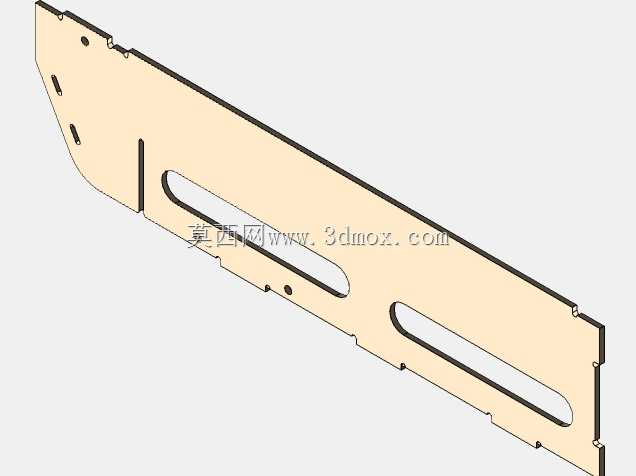

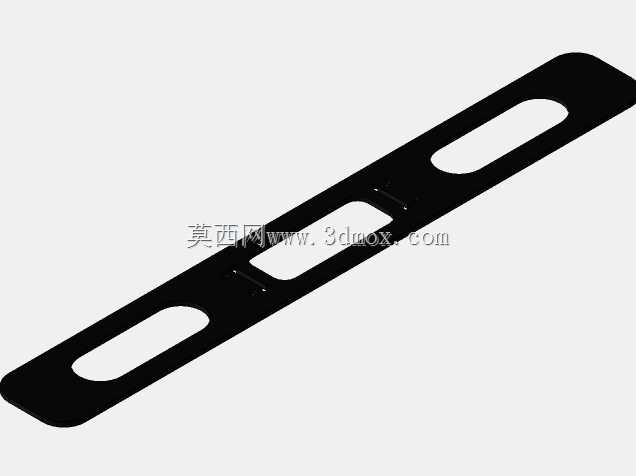

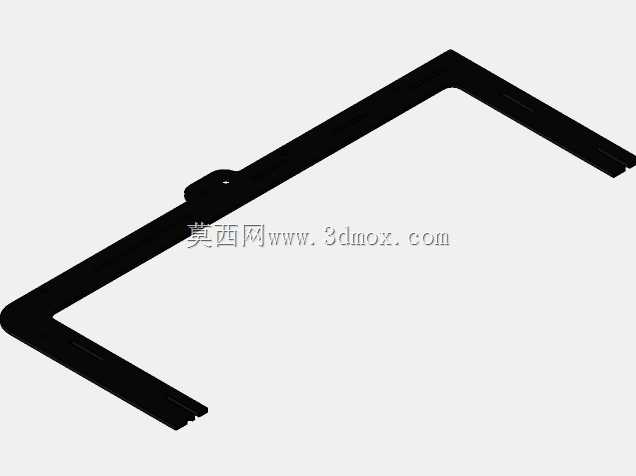

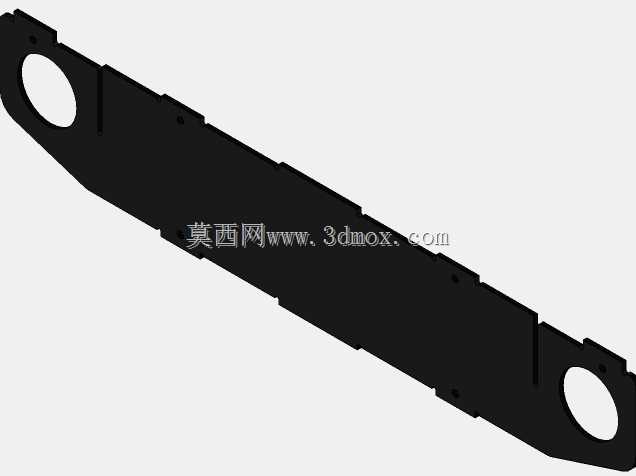

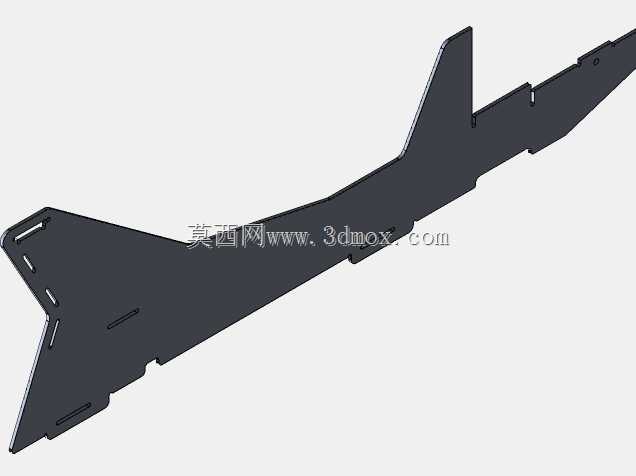

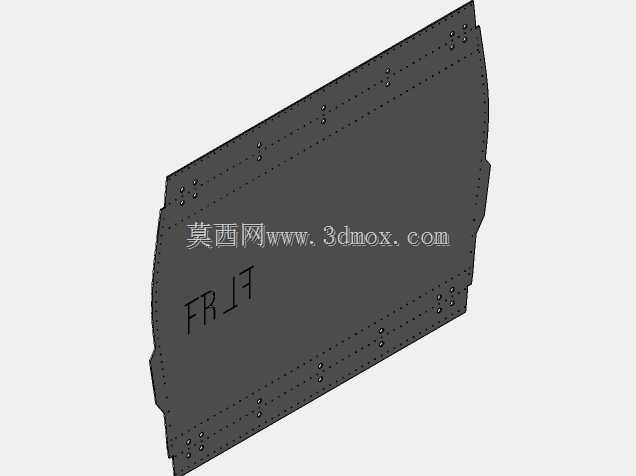

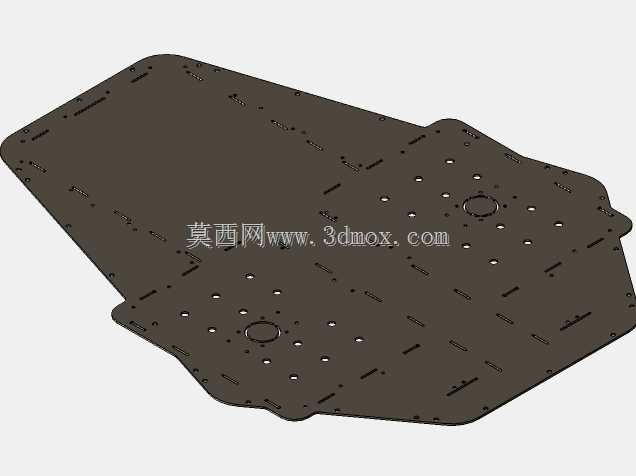

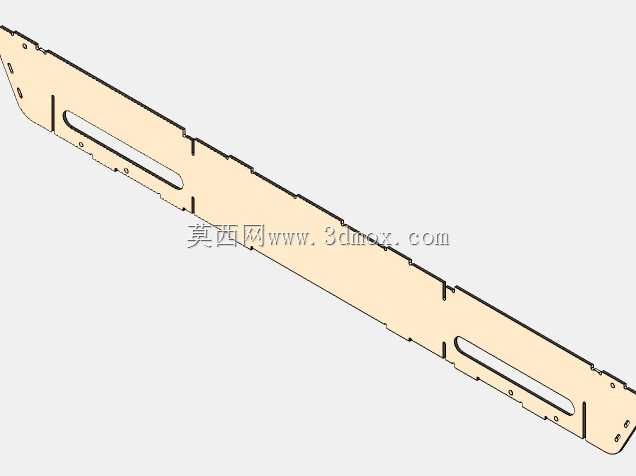

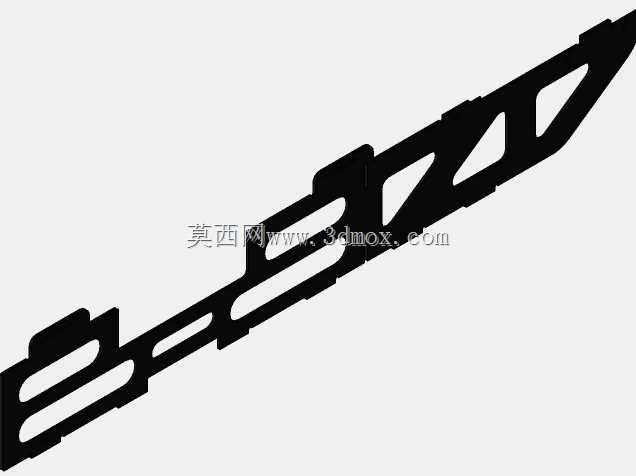

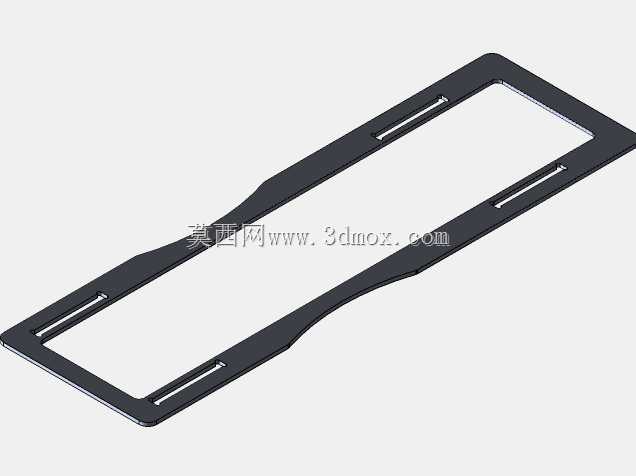

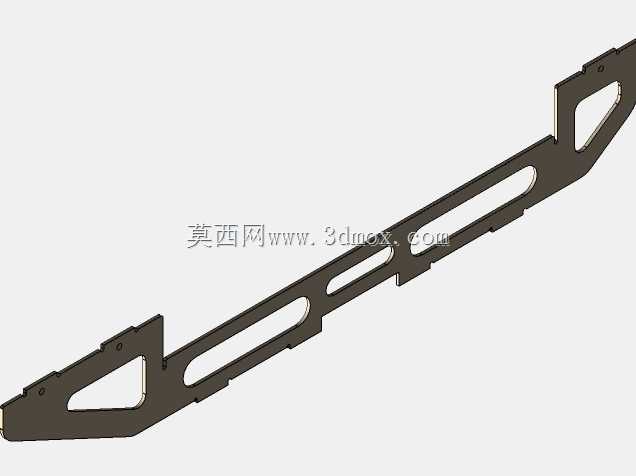

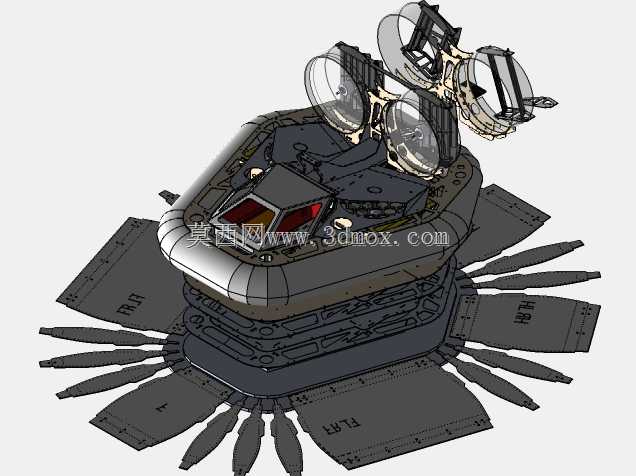

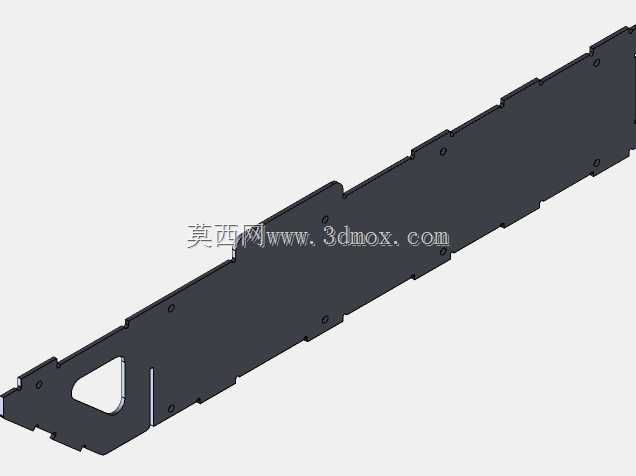

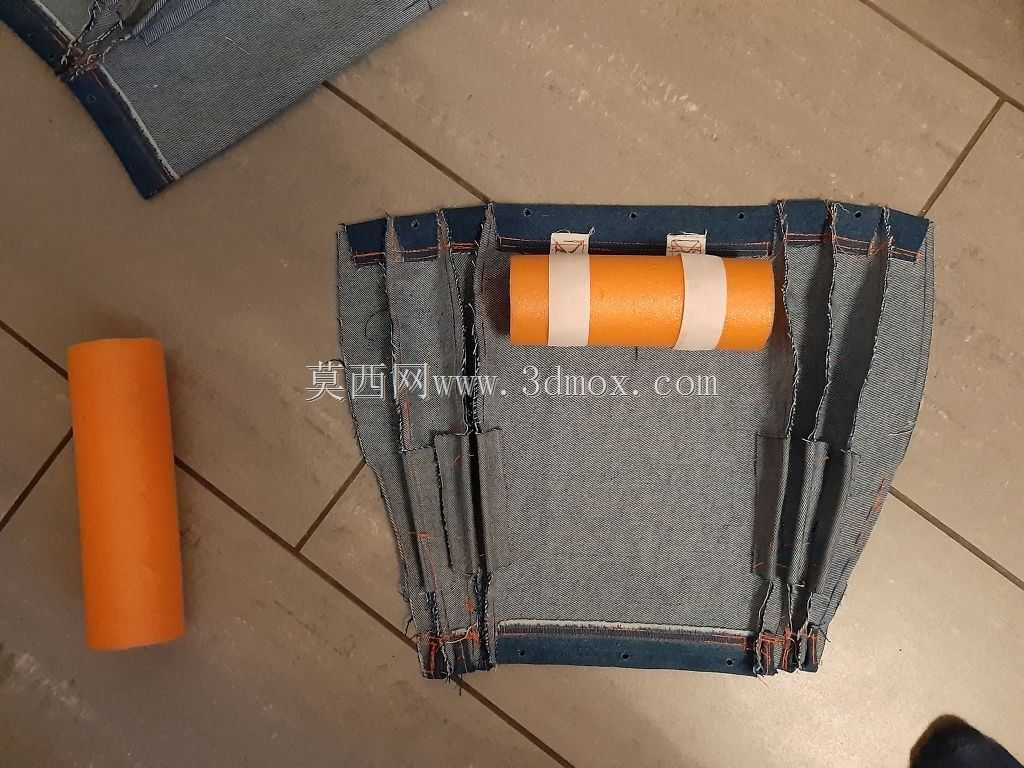

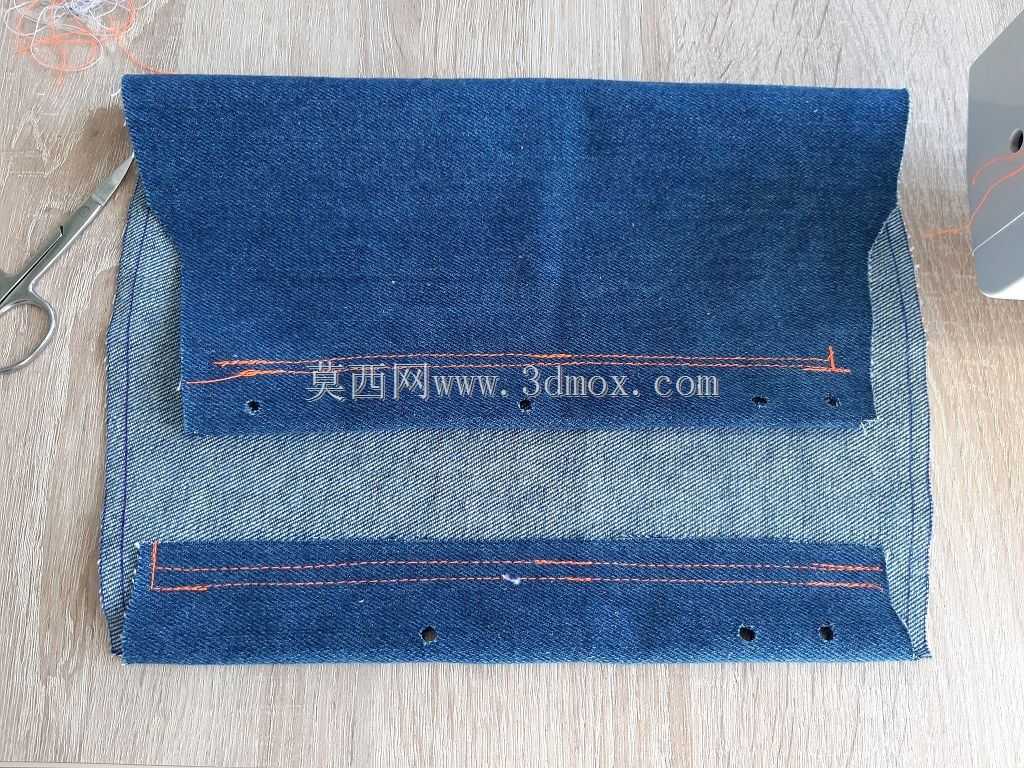

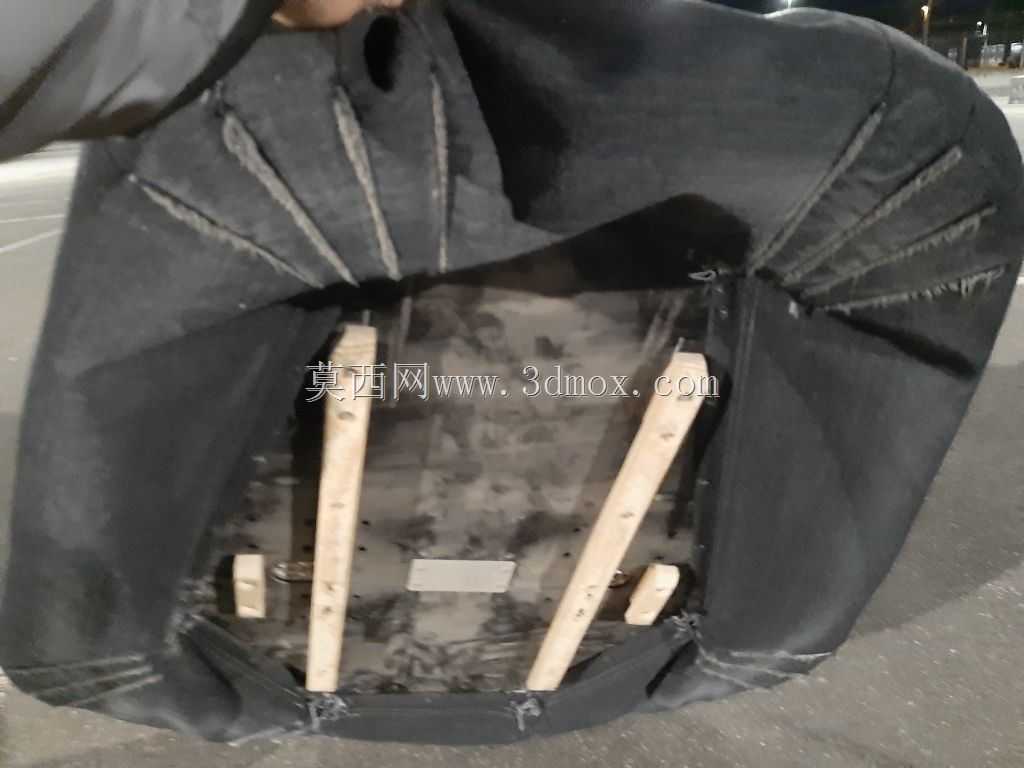

　　抵消螺旋桨旋转带来的反扭力矩，避免行驶过程中出现偏航、自旋的问题；动力系统预留了无刷动力套装的安装位，可适配常见的6s规格无刷电机、40A规格电调的安装尺寸，推力调节结构做了模块化设计，可根据实际使用需求调整推力方向，实现前进、转向、倒退的动作控制，垫升风机与推进动力做了独立的安装腔室，避免垫升气流与推进气流互相干扰，保证垫升压力稳定的同时，推进动力输出不受气流紊流影响。设计思路上，整体采用分层堆叠的结构形式，主体承力结构为板材拼接形式，所有拼接位均设计了定位卡槽，组装时无需复杂的工装定位，依靠卡槽即可完成各层板材的对位，降低组装难度；围裙部分采用分片式设计，每一片围裙板都预留了柔性材料的压装位，可粘贴常见的TPU薄膜、

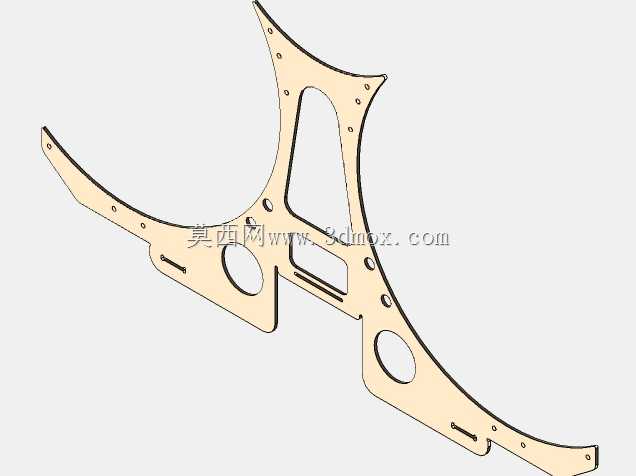

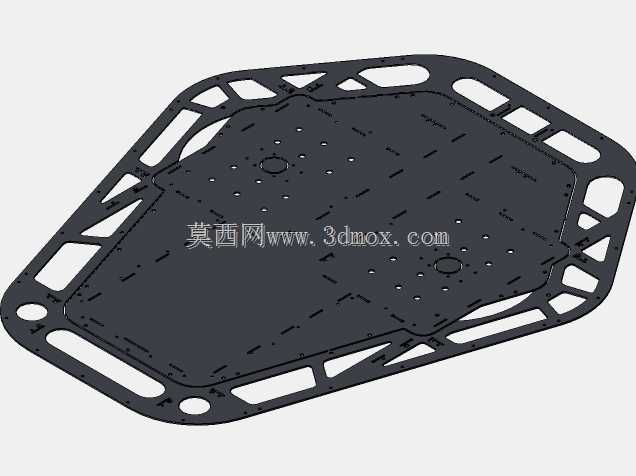

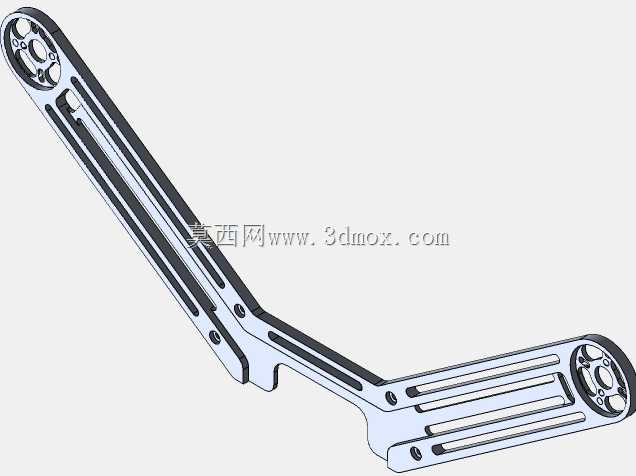

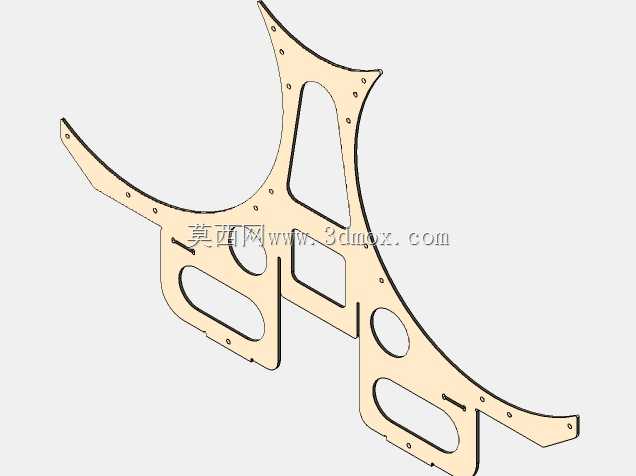

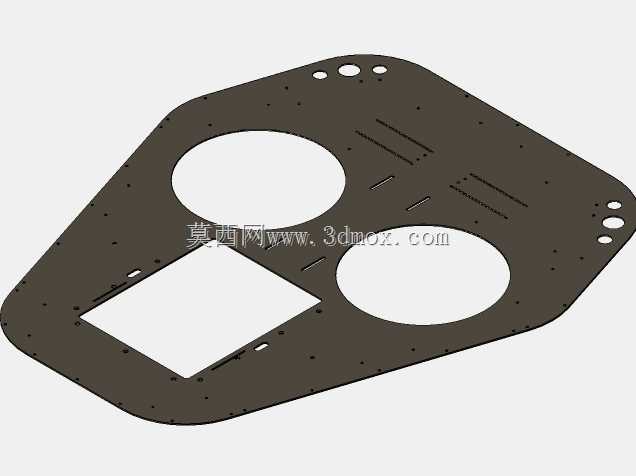

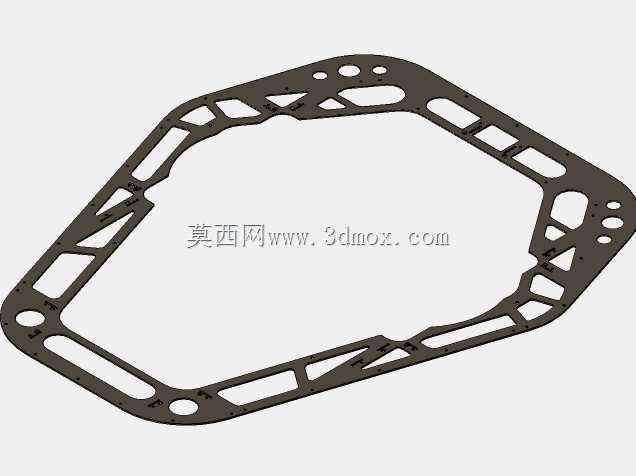

　　尼龙绸等柔性围裙材料，相比一体式围裙，分片式结构损坏后可单独更换对应片件，维护成本更低；上部的动力安装座做了可调式设计，电机安装孔位预留了长槽调节空间，可根据不同规格电机的安装尺寸调整固定位置，适配不同KV值的无刷电机安装需求，螺旋桨保护圈与动力座做了一体化设计，既可以避免螺旋桨旋转过程中碰到异物损坏，也能减少螺旋桨高速旋转带来的安全隐患。外形与安装边界方面，主体垫升舱为类八边形结构，周向伸出的围裙安装板完全展开后，整体横向最大尺寸控制在400毫米以内，纵向最大尺寸控制在450毫米以内，整体高度不包含螺旋桨的部分为120毫米，安装螺旋桨后总高度不超过220毫米，所有电子设备的安装位均按照常规航模电子设备的尺寸预留，

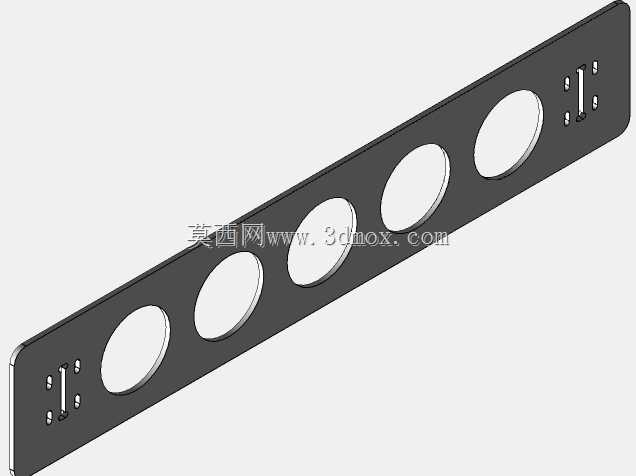

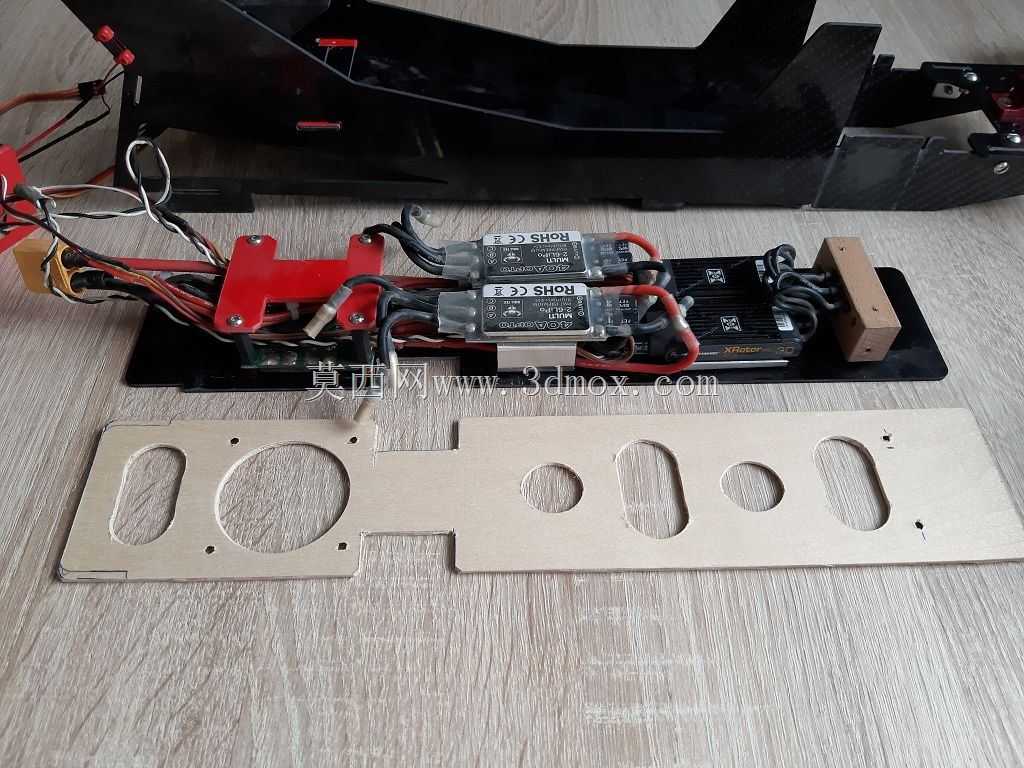

　　电池仓可容纳常见的3s至6s规格航模锂电池，电调安装位预留了散热间隙，避免长时间大油门运行时电调过热，接收机安装位做了远离动力线的隔离设计，减少动力系统电流对遥控信号的干扰。细节设计上，船体上部设置了模拟驾驶舱的装饰结构，既可以作为整船的视觉识别点，也可在内部加装指示灯、仿真驾驶员等装饰配件，提升模型的仿真度；船体底部做了光滑的平面设计，在垫升压力不足的情况下，也可依靠底部平面在光滑地面短距离滑行，避免直接刮蹭损坏底部结构；所有板材零件的厚度均按照常见的3毫米、5毫米亚克力、椴木层板规格设计，下料时无需调整板材厚度参数，直接导入切割路径即可完成加工，拼接位的公差控制在0.2毫米以内，既可以保证拼接时的组装顺畅度，也不会出现拼接间隙过大导致的漏气问题，保证垫升气腔的密封性。
