带支撑底座卧式储水罐体结构设计

　　该卧式储水结构主要面向小型集中供水、实验台循环供水、小型设备冷却储水等场景使用，区别于立式储水罐的占地特性，卧式布局能有效降低整体重心，在空间高度受限的安装场景下具备更好的适配性，比如实验室台面配套、小型加工设备的冷却循环系统配套、户外临时供水点的储水单元搭建，都能通过较低的安装高度减少上部空间占用，同时降低倾覆风险。

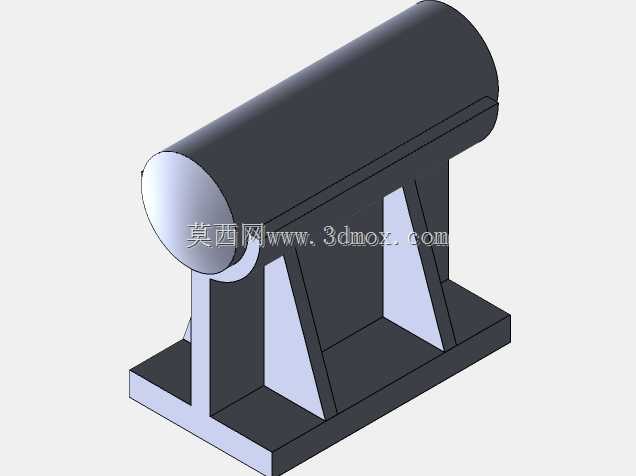

　　从功能实现来看，该结构核心承担液态水的静态存储功能，筒体采用等直径圆柱结构，两端采用平端盖封合，相比椭圆封头、蝶形封头的加工复杂度，平端盖在小容积储水场景下加工难度更低，焊接或拼接工序更易控制精度，适合小批量、教学场景或简易工况下的快速制作。筒体下部设置的支撑结构采用双侧三角筋加强的立式支架搭配底部安装平板，三角筋的布局沿筒体轴向对称分布，能将筒体满载时的垂直载荷均匀分散到底部安装板上，避免支架局部应力集中导致的结构变形，底部平板预留的安装边界可适配常规膨胀螺栓固定需求，安装时无需额外加工复杂的固定基座，直接在平整的水泥台面、金属机架台面即可完成固定。

　　设计过程中优先考虑了结构的易加工性，所有板材均采用等厚板材下料，无需复杂的曲面成型工序，筒体卷制完成后与端盖拼接即可形成密封储水腔，支架部分的筋板、立板、底板均可通过激光切割或等离子切割一次性下料，拼接时无需制作复杂的工装夹具，靠直角定位即可完成组焊。尺寸边界上，筒体长度与直径的比例控制在2:1左右，这个比例下卧式放置时液体的晃动幅度更小，在临时移动或者供水系统启停产生水锤时，结构的稳定性更好，不会因为液体晃动产生过大的侧向载荷。底部安装板的宽度比支架立板外侧宽出约1/3，既可以增大与安装基面的接触面积，降低单位面积的压应力，也能在安装时提供足够的螺栓调整空间，适配不同孔位的安装基面。

　　实际使用中，该储水结构可根据需求在筒体上部预留进水口、下部预留出水口，端盖位置可预留液位观察口或者排污口，支撑结构的高度设置预留了下部管路的安装空间，出水口连接管路时无需额外抬高罐体，操作空间充足。相比塑料材质的储水箱，金属材质的该结构具备更好的耐温性和抗老化性，可适配一定温度的循环冷却水存储，也能在户外工况下抵御紫外线老化，使用寿命更长。结构的受力路径清晰，筒体的载荷通过下部的两个支撑点传递到立板，再通过三角筋分散到底板，最终传递到安装基面，整个传力路径无突变，满载状态下支架的变形量可控制在允许范围内，不会出现筒体下沉、支架外张的问题。在建模过程中，所有拼接位置均预留了合理的焊接收缩余量，避免实际加工时因为焊接变形导致筒体与支架无法匹配，安装孔的位置也做了统一的基准标注，加工时可直接以底板侧边为基准定位，减少尺寸链累积误差。
