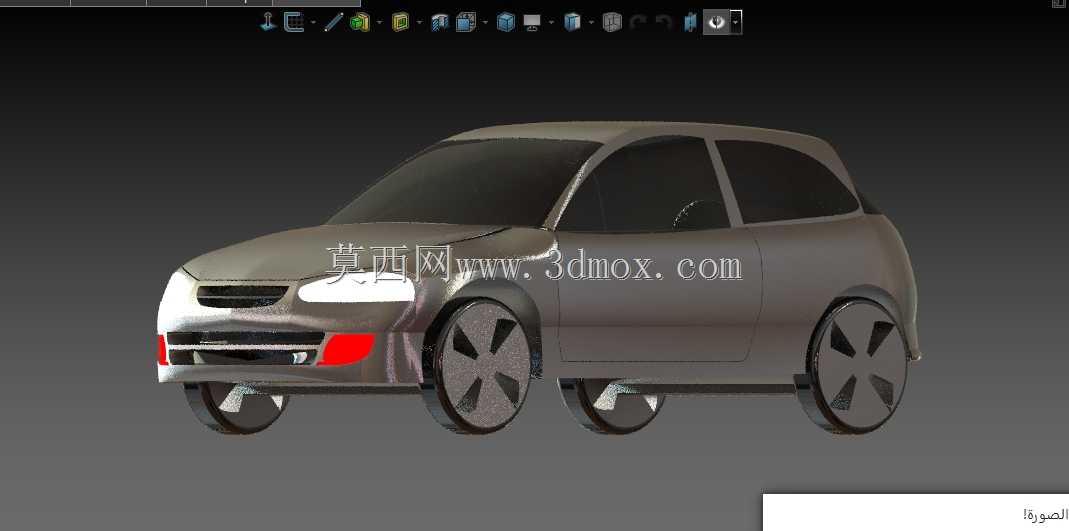

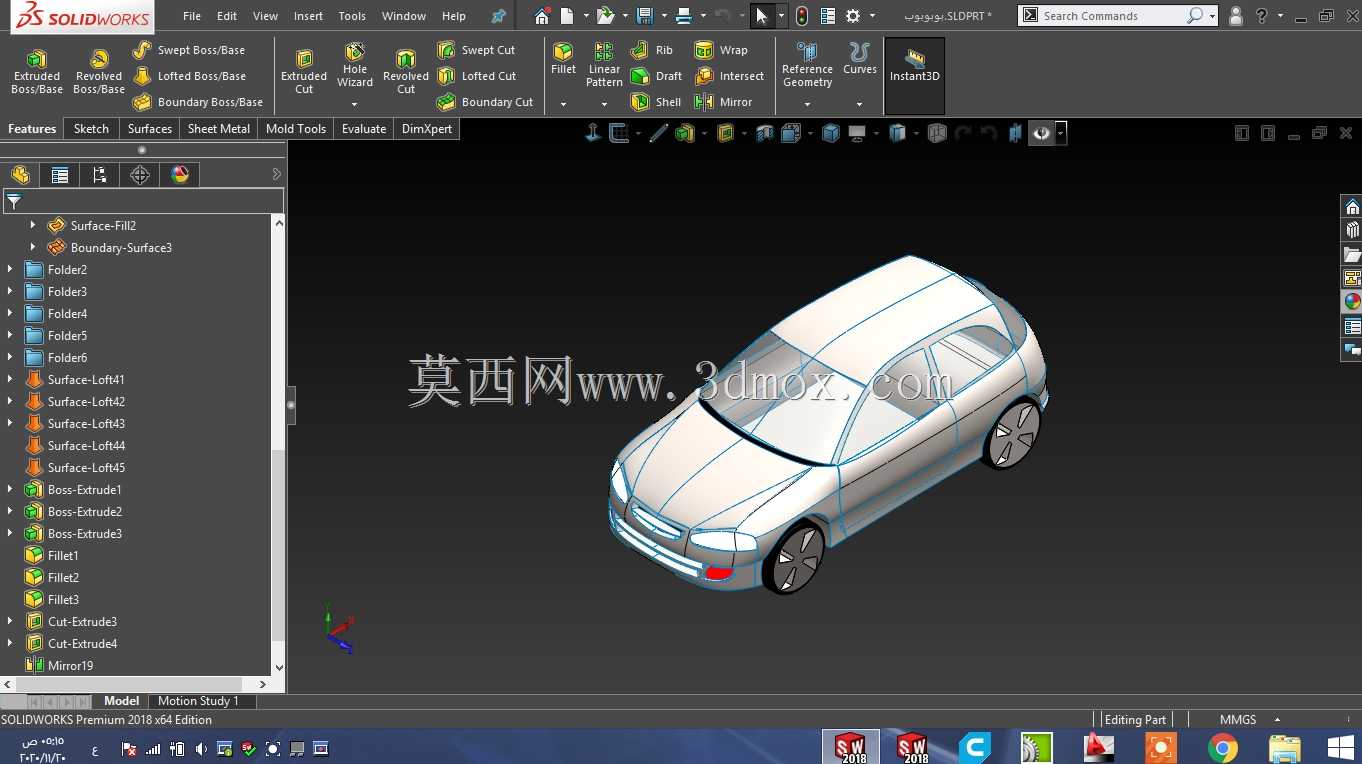

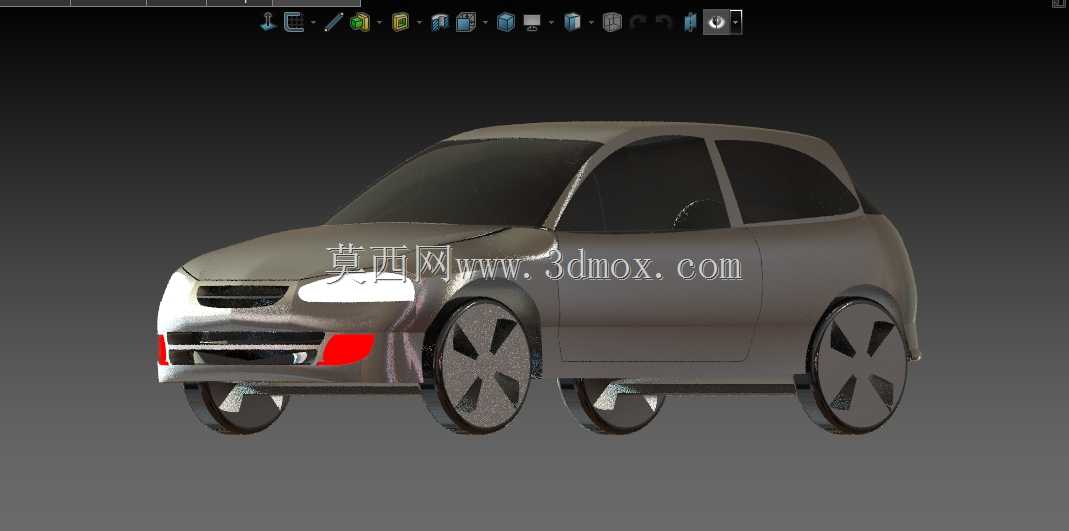

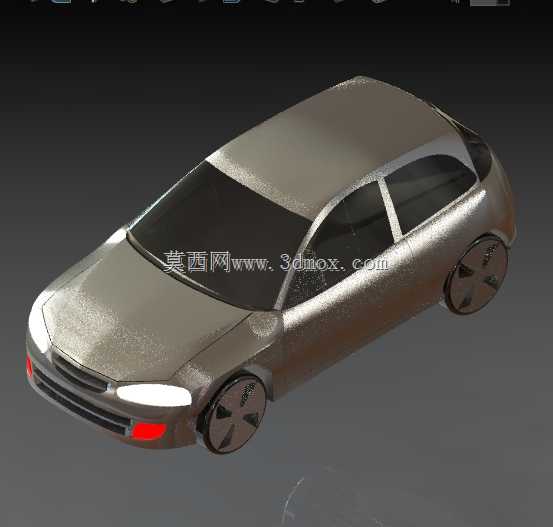

家用紧凑型轿车曲面结构数模设计

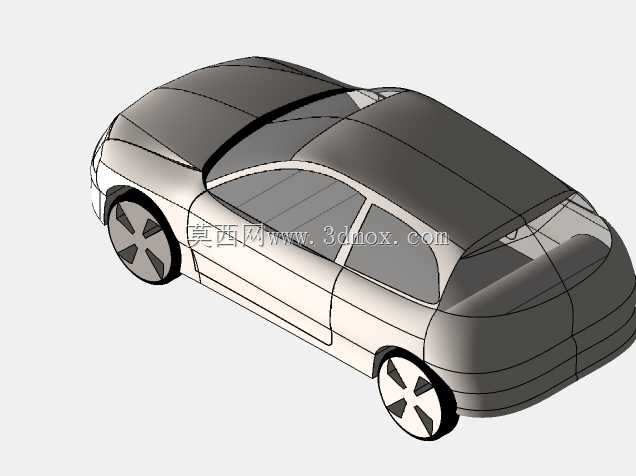

　　该数模完整还原了家用紧凑型轿车的外覆盖件曲面拓扑关系，建模过程中优先保证A级曲面的连续性要求，所有外表面相邻面片间均达到G2连续标准，可直接对接后续油泥模型铣削、外覆盖件冲压模具开发的前置验证环节。在日常的整车正向开发流程中，这类曲面数模是造型部门与工程部门对接的核心载体，造型端的光影效果、型面转折意图都需要通过精准的曲面数据传递给工程端，避免后续模具开发阶段出现型面偏差导致的光影错乱、装配间隙不均等问题。数模构建时先从车身侧面的主特征线入手，先勾勒出肩线、腰线、裙线三条核心控制线的空间走向，控制线的曲率变化完全参考量产家用车的人机工程与视觉比例，肩线从翼子板后端平滑延伸至尾灯处，曲率峰值控制在人眼视觉舒适的区间内，

　　避免过于锐利的转折带来的加工难度提升，也防止过于平缓的型面导致整车视觉效果臃肿。车身前后部的曲面过渡做了专门的优化，引擎盖与前翼子板、前保险杠的交接处，曲面的法向偏差控制在0.1度以内，保证装配完成后三条零件的分缝处光影过渡自然，不会出现明显的台阶感。车门部分的曲面预留了玻璃升降、门锁机构、防撞梁的安装空间，曲面内侧的偏移量严格按照量产车的钢板厚度设定，外板与内板的焊接边位置也在数模中做了预留，可直接用于后续的车门结构细化。车窗部分的曲面贴合车身整体的流线走向，A柱的遮挡角度参考常规家用车的视野要求设定，保证驾驶员侧的前方视野满足国标要求，同时曲面的弧度匹配常规的钢化玻璃成型工艺，避免出现成型难度过大的双曲度过大区域。

　　车轮部分的数模还原了常规家用车的轮毂与轮胎匹配关系，轮拱处的曲面与轮胎的间隙按照满载状态下的跳动边界预留，避免车辆行驶过程中轮胎与轮拱发生干涉。车顶部分的曲面从A柱顶端平滑过渡至C柱，曲率变化兼顾了车内头部空间与整车风阻系数要求，顶部的雨水导流槽位置也在曲面中做了对应的特征预留，可直接对接后续的密封条安装结构设计。整车的外曲面拆分完全按照量产车的冲压零件分块逻辑，前翼子板、引擎盖、四个车门、后翼子板、行李箱盖、前后保险杠的分缝位置都在数模中做了明确的边界划分，每个独立零件的曲面都满足冲压工艺的拔模角度要求，不存在负角区域，可直接用于后续的冲压工艺分析。在教学与建模练习场景中，

　　这类完整的车身曲面数模可帮助初学者 学习者掌握复杂曲面的构线、补面、连续性调整技巧，理解汽车外覆盖件从造型特征到工程可实现性的平衡逻辑，避免建模过程中只追求视觉效果忽略工艺可行性的问题。数模中所有的曲面特征都保留了完整的构建逻辑，没有出现碎面、重叠面、法向反向等问题，可直接导入各类CAE软件进行风阻仿真、外覆盖件刚度仿真的前置计算，也可用于渲染场景中的整车外观展示，适配不同场景下的使用需求。
