带快锁解锁结构的透明环形掩蔽构件

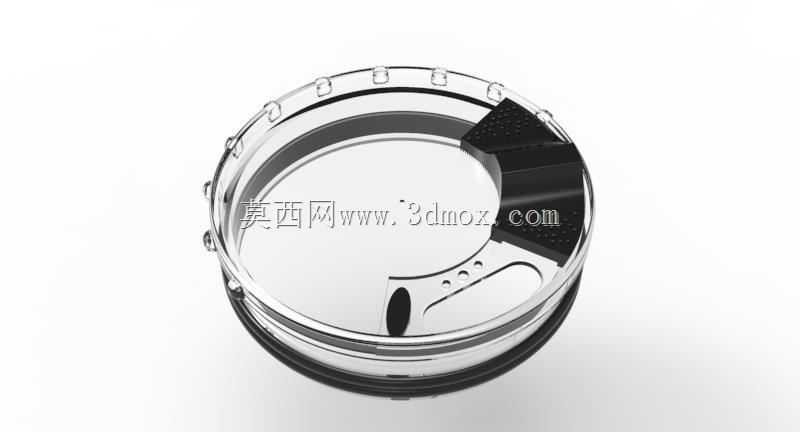

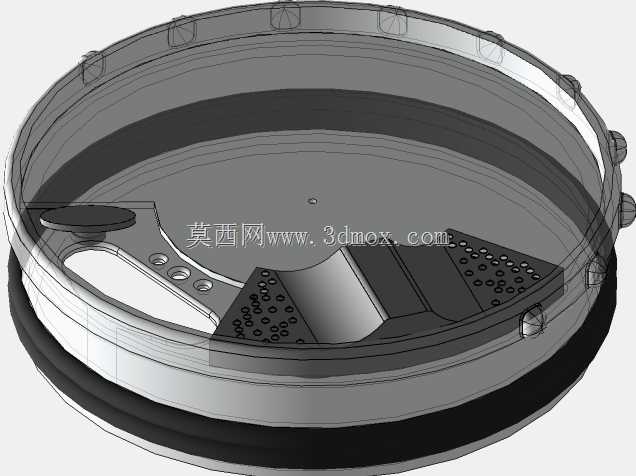

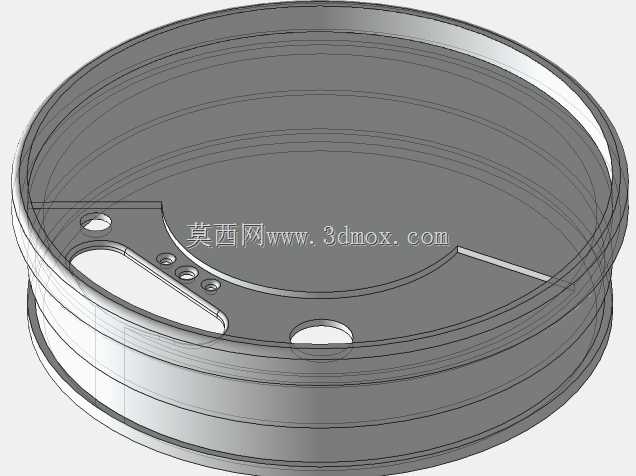

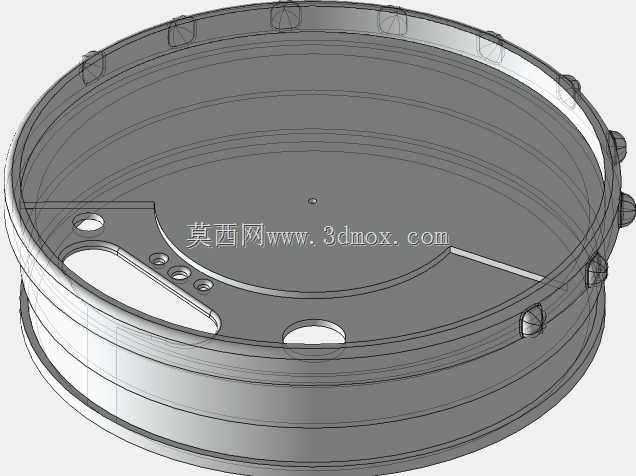

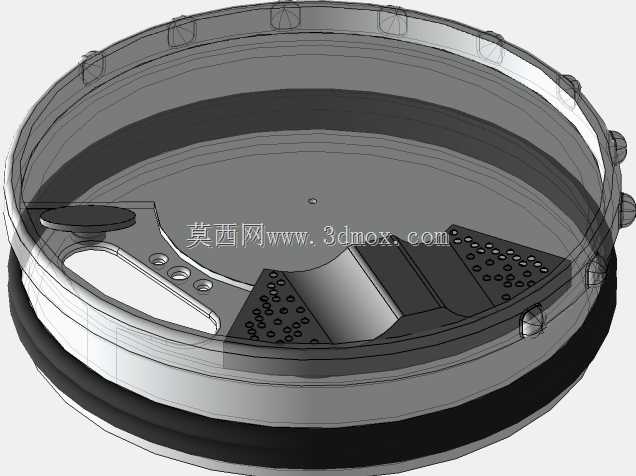

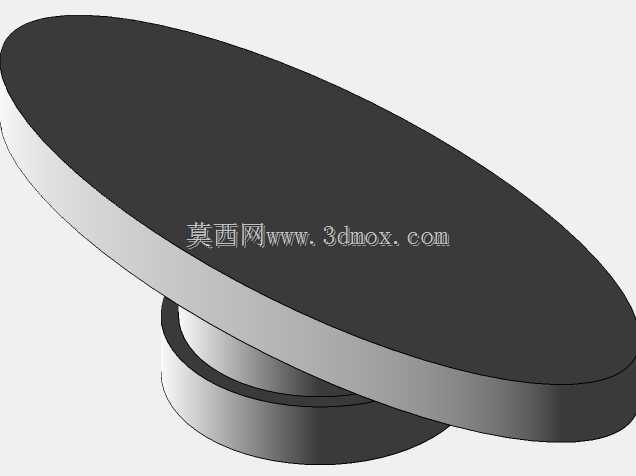

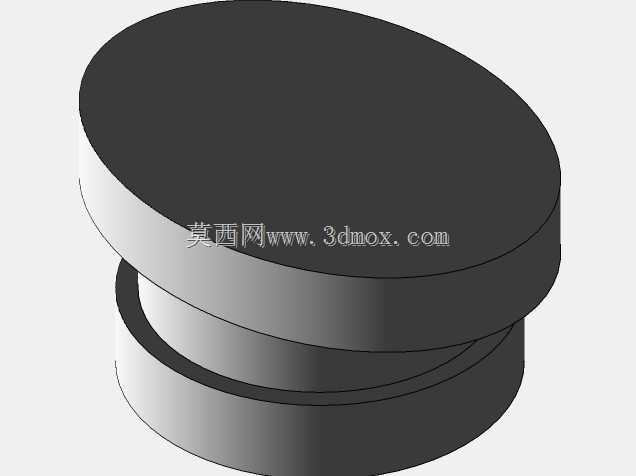

　　这款环形掩蔽构件的设计，最初是针对手持通讯终端配套防护组件的适配需求展开，在户外作业、应急通讯场景下，这类构件需要同时满足遮挡内部精密元件、快速开合检修、日常握持防滑三个核心使用诉求，因此在结构排布上做了多轮迭代优化。从实际安装边界来看，构件主体为等径薄壁环形结构，整体轴向高度控制在适配手持设备握持段的范围内，环形内壁预留了三处均匀分布的定位凸台，凸台高度与通讯终端壳体上的预装卡槽深度完全匹配，安装时无需额外紧固件，对准卡槽旋入15度即可完成初步定位，避免使用过程中出现周向转动偏移。构件上集成的锁定解锁机构是设计核心，黑色锁止拨片采用带防滑纹理的弧面造型，拨片的转动轴设置在环形壁的外侧沉台内，轴端配套扭簧提供复位预紧力，

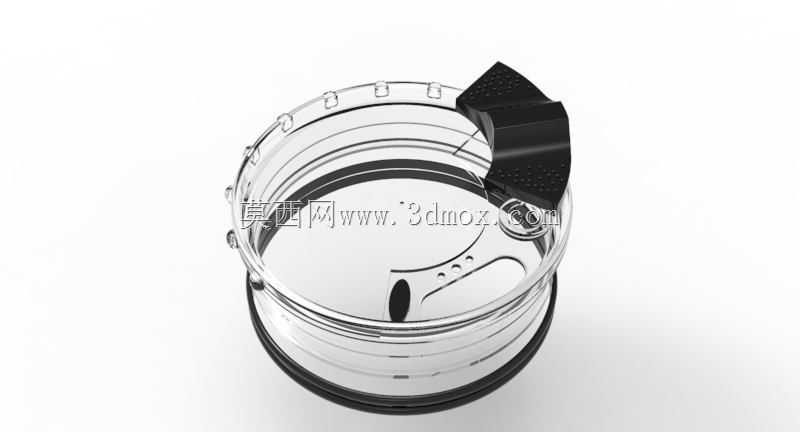

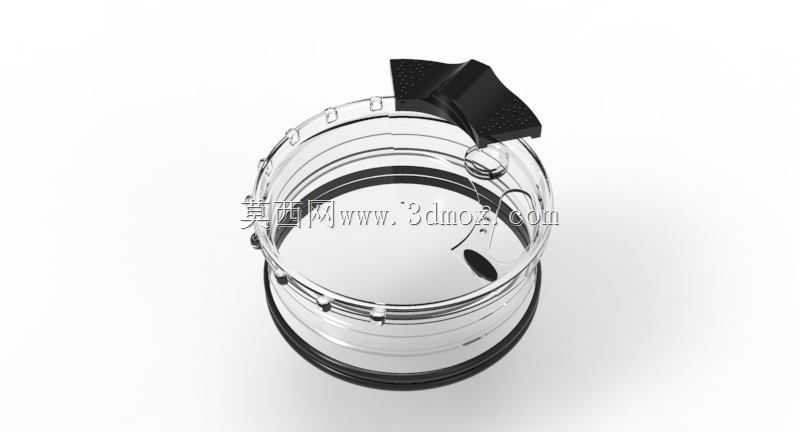

　　锁止状态下拨片前端的卡舌会卡入终端壳体对应的锁止槽内，此时整个环形掩蔽件与壳体完全锁死，即便是1.2米高度自由跌落至混凝土地面，也不会出现松脱移位；解锁时仅需单指按压拨片尾部，卡舌即可从锁止槽内脱出，顺势旋转构件就能完成拆卸，整个操作过程无需借助额外工具，单手即可在两秒内完成，完全满足户外作业时戴防护手套操作的使用需求。主体透明部分选用高抗冲透明工程材质，壁厚控制在1.8mm，既保证足够的结构强度，避免日常磕碰出现裂纹，又能透过罩体直接观察内部元件的工作状态，无需频繁拆卸构件就能排查接线松动、指示灯异常等常见故障，大幅降低日常运维的操作成本。环形构件的上下边缘都做了R1.2的圆角过渡处理，避免锐边划伤操作人员手部，

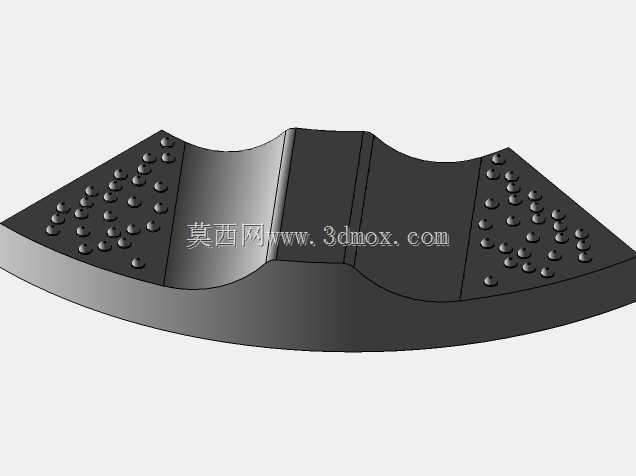

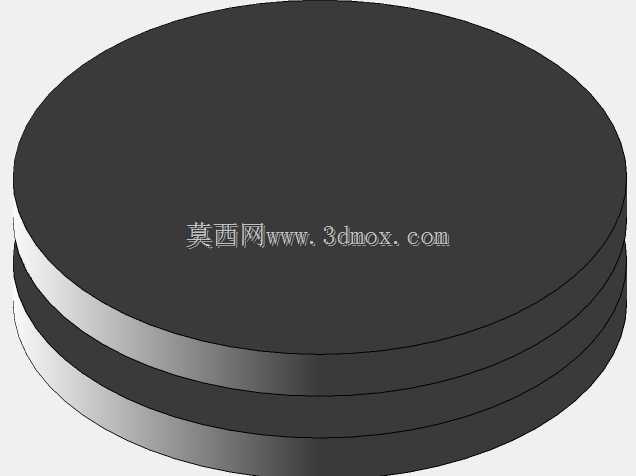

　　同时边缘处嵌入了一圈黑色弹性密封胶条，胶条压缩量设定为0.3mm，安装后可以阻挡日常使用中的灰尘、飞溅水渍进入设备内部，达到IP54级别的基础防护能力，适配野外复杂工况下的使用要求。在结构细节处理上，锁止拨片与环形主体的配合间隙控制在0.15mm，既保证拨片转动顺畅无卡滞，又不会因为间隙过大出现晃动异响；拨片表面的防滑纹理采用0.2mm深的菱形网格，戴薄款劳保手套操作时也能提供足够的摩擦力，不会出现打滑问题。环形内壁的定位凸台做了导向斜角设计，斜角角度为15度，安装时可以自动导正位置，降低对位难度，即便在光线不佳的夜间作业场景下，也能快速完成构件的安装对位。从实际应用场景拓展来看，这款构件的结构逻辑不仅适配手持通讯终端，

　　经过尺寸调整后，也可用于小型便携检测设备、户外手持采集终端的外露元件掩蔽防护，其快锁结构的设计思路可以复用在各类需要频繁开合检修的小型环形防护构件上，平衡防护性能与操作便捷性的矛盾。在建模过程中，所有配合面都做了公差匹配设计，环形主体的圆度公差控制在0.1mm以内，保证与壳体配合后不会出现局部间隙过大的问题；锁止机构的运动行程做了限位设计，拨片的最大转动角度为25度，避免过度按压导致扭簧超出弹性极限出现塑性变形，延长整个机构的使用寿命。透明部分的表面做了硬化处理设计，建模时预留了0.05mm的硬化层厚度，避免日常使用中被砂石、钥匙等硬物划伤，影响透明观察效果。
