单缸活塞曲柄连杆传动机构结构

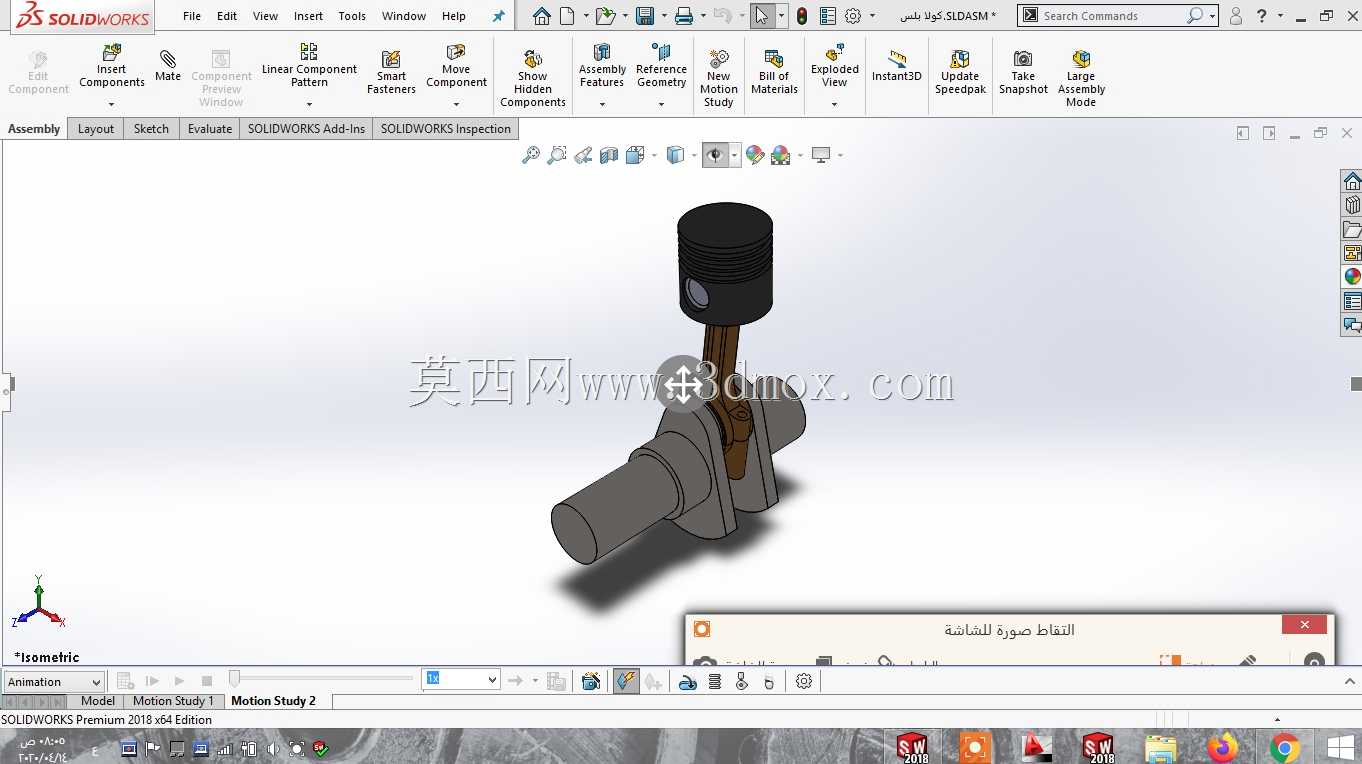

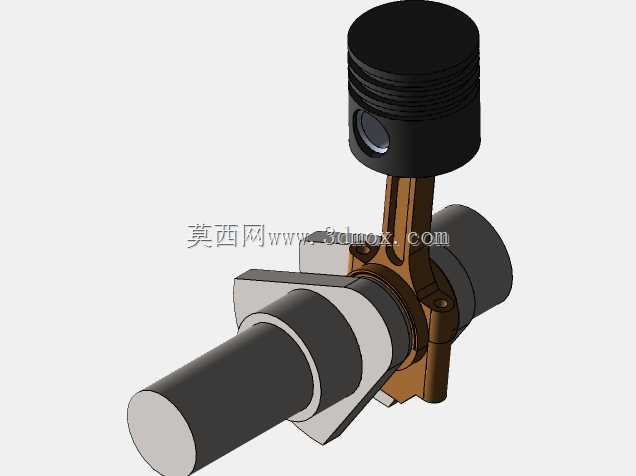

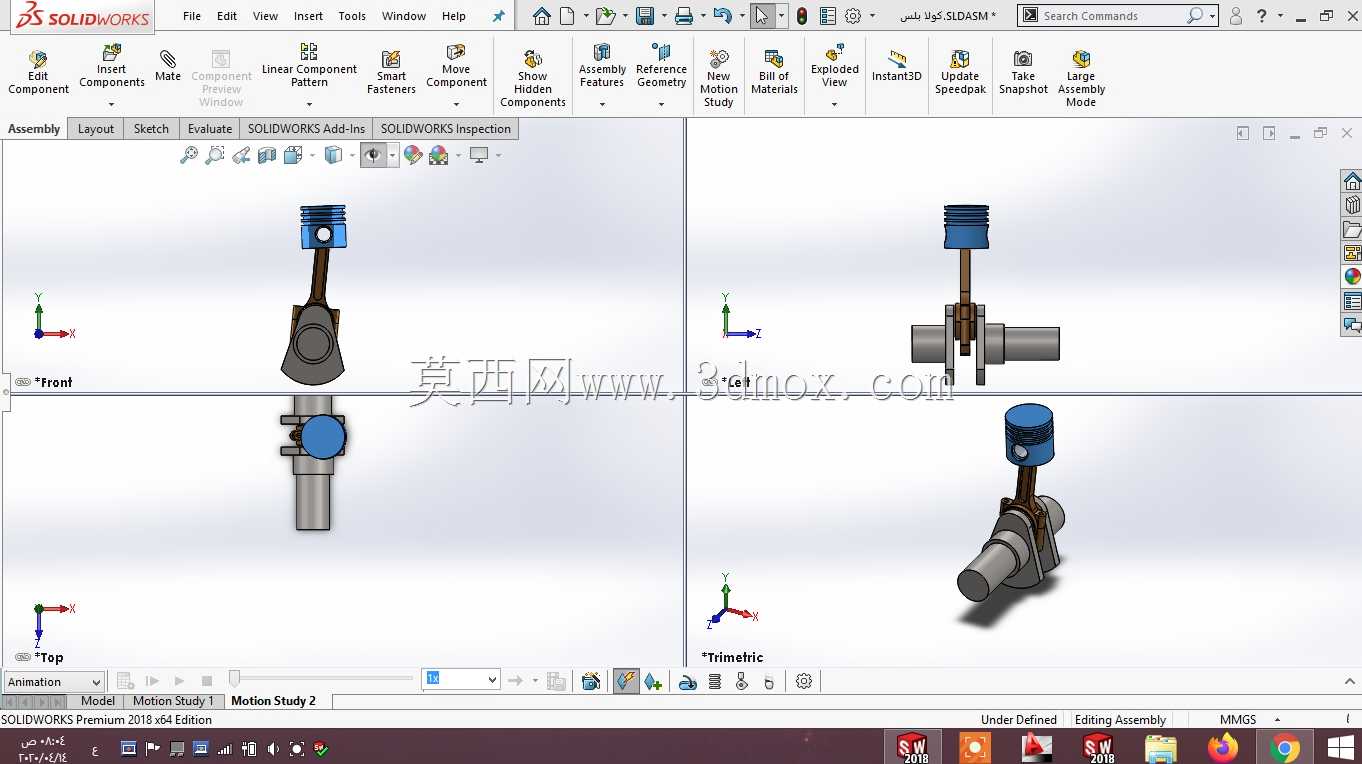

　　这套单缸活塞曲柄连杆传动结构，是往复式动力设备里最核心的运动转换单元，日常在小型通用汽油机、单缸柴油机、微型空气压缩机、手动高压试压泵这类设备上都能见到同原理的结构落地。做这套结构建模的时候，最先要捋顺的是运动副的约束逻辑，不能上来就堆零件——活塞在气缸套内的往复直线运动，要通过活塞销把力传递给连杆小头，连杆大头抱在曲轴的曲柄销上，整套约束做完要能顺畅把直线往复动作转换成曲轴的连续回转，反过来也能靠曲轴回转带动活塞做往复压气动作，双向传动都不能有卡滞点。

　　从实际安装边界来看，这套结构的径向尺寸要匹配对应缸径的气缸内壁配合公差，活塞环槽的位置要预留气环、油环的安装空间，建模时特意留了环槽的径向深度与轴向宽度，避免后续出工程图时漏标加工余量。曲轴的主轴颈部分要对应机体上的主轴承座安装位，同轴度公差在建模时就做了参考基准，两个主轴颈的公共轴线和曲柄销的平行度，是整套机构运转平顺性的核心，要是平行度超差，实际装配后会出现连杆偏磨、活塞敲缸的问题，严重的还会直接导致运动干涉抱死。

　　设计思路上没有做多余的花哨结构，所有特征都是服务于动力传递的功能需求：活塞顶部的凹坑是对应燃烧室的形状预留，不同排量的机型可以调整凹坑深度来改变压缩比，这个特征做了参数化关联，改尺寸的时候不用重新画整个活塞。连杆的杆身采用了工字形截面，在保证抗弯、抗扭刚度的前提下尽可能降低往复运动的惯量，毕竟连杆是跟着活塞做高速往复运动的零件，惯量太大会加大曲轴的平衡负担，还会提升整机的振动水平。连杆大头做了分体式设计，也就是常见的连杆盖结构，建模时预留了连杆螺栓的安装孔位，装配时可以先把曲轴放进机体主轴承座，再扣上连杆盖拧紧螺栓，不用硬套整圈的大头孔，符合实际装配的工艺顺序。

　　实际应用场景里，这套结构如果用在小型内燃机上，活塞承受燃气燃烧的爆发压力，通过连杆推动曲轴旋转输出动力；如果用在往复式压缩机上，就是曲轴被电机带动旋转，通过连杆带动活塞在缸套内往复运动，完成吸气、压缩、排气的工作循环。建模时特意把活塞销的浮动定位结构做了出来，活塞销可以在连杆小头衬套和活塞销座孔里小幅转动，能让销子的磨损更均匀，延长零件使用寿命，销子两端预留了卡环槽，装配时用卡簧挡住销子，防止销子轴向窜动刮蹭气缸壁。

　　尺寸层面，曲柄的回转半径直接决定了活塞的行程，建模时把曲柄半径和连杆中心距的比值控制在1:3.2到1:4之间，这个比值区间是行业里经过大量验证的合理范围，比值太小会让连杆摆角过大，加大活塞对缸壁的侧压力，加剧缸套磨损；比值太大又会让整机的整体高度过高，结构不够紧凑。曲轴的平衡块部分也做了对应的结构，平衡块的质心位置刚好对应曲柄销的反方向，用来抵消活塞、连杆往复运动产生的一阶惯性力，降低运转时的振动，要是做高速机型的话，还可以在这个基础结构上加二阶平衡轴，但这套基础结构针对的是中低速通用动力场景，单块平衡块的配重已经能满足日常使用的振动控制要求。

　　另外在配合间隙的参考上，建模时给活塞和缸壁之间留了合理的热膨胀间隙数值参考，活塞裙部做了轻微的椭圆锥面设计特征，冷态装配时间隙稍大，热机后活塞膨胀，裙部的椭圆度能让配合间隙保持在合理范围，不会出现拉缸故障。连杆小头的衬套孔、大头的轴瓦安装位都预留了标准件的安装尺寸，不用再二次修改就能直接匹配市面上通用的轴瓦、衬套标准件，减少后续选型的重复工作量。
