轮式滑移装载机山猫整机结构三维建模

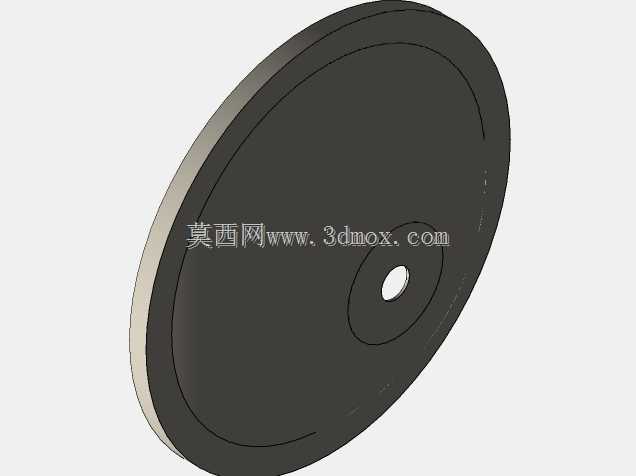

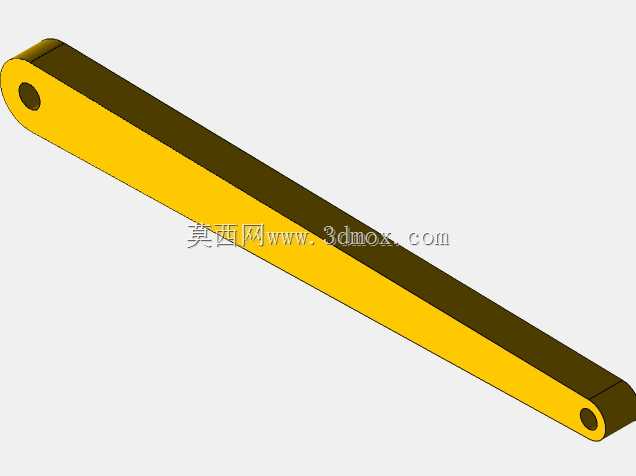

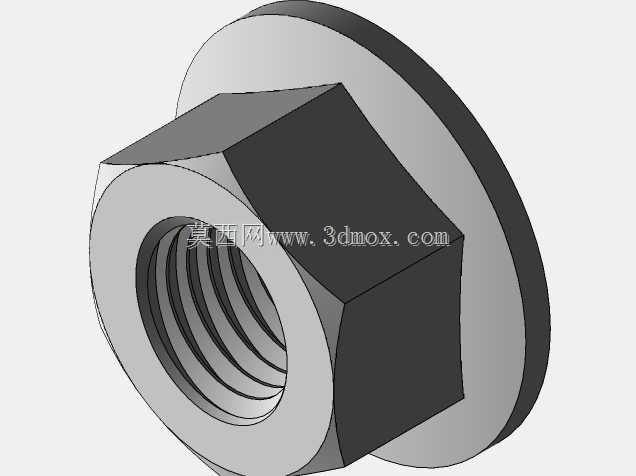

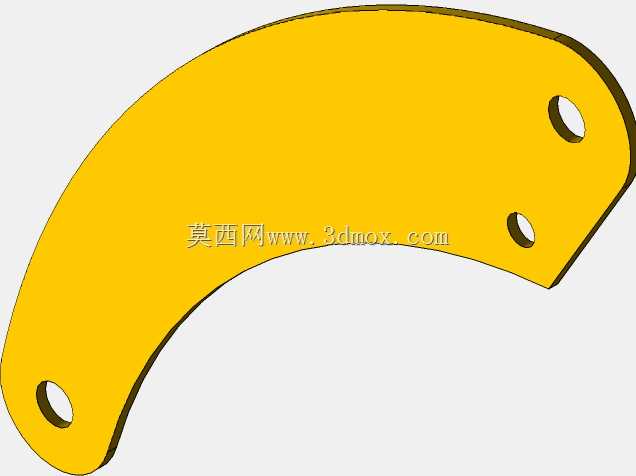

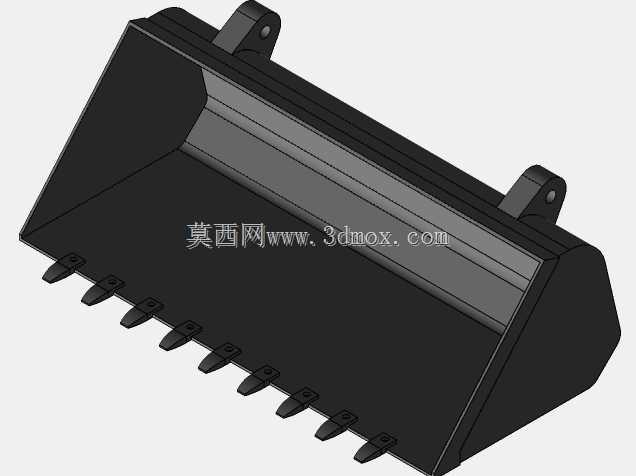

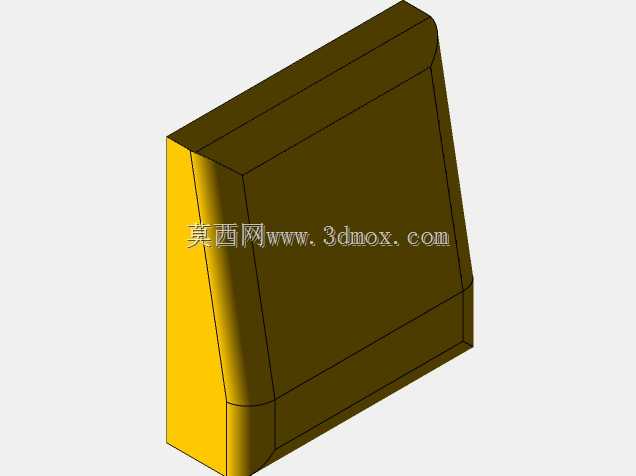

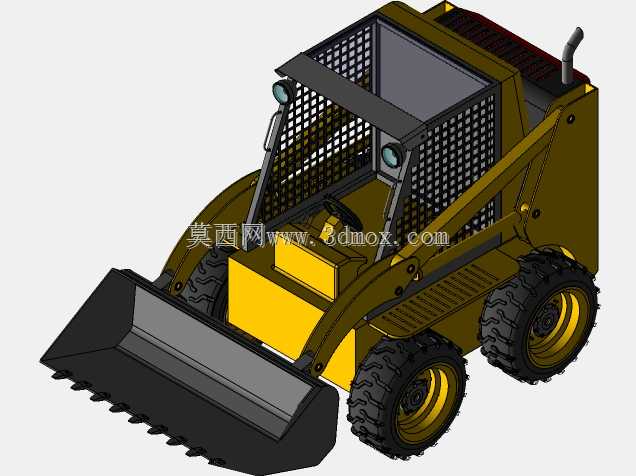

　　这款轮式滑移装载设备的三维建模，完全围绕狭小场地作业的实际工况展开设计还原，建模过程中优先考虑了设备在厂房内部、市政巷道、农牧场棚区等受限空间的转向需求，没有沿用常规装载机的铰接转向结构，而是采用左右轮组独立驱动的差速滑移转向方案，整机宽度控制在适配1.2米窄通道通行的边界内，转弯半径可压缩至几乎为零，能在常规装载设备无法进入的局促区域完成物料转运作业。从功能结构来看，前端工作装置采用快换式铲斗接口，建模时完整还原了铲斗斗刃的耐磨齿结构、动臂的举升铰接点位、铲斗翻转的连杆传动机构，举升行程的参数匹配了2.8米的最大卸料高度，可满足普通货运车辆的栏板高度卸料需求，同时动臂的收斗角、卸料角的运动轨迹都经过运动仿真校验，

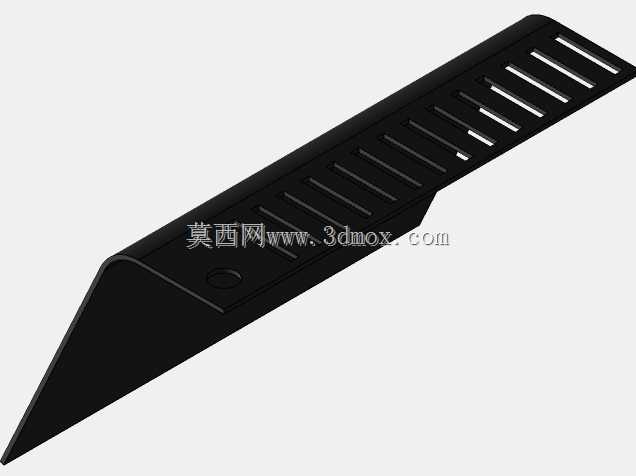

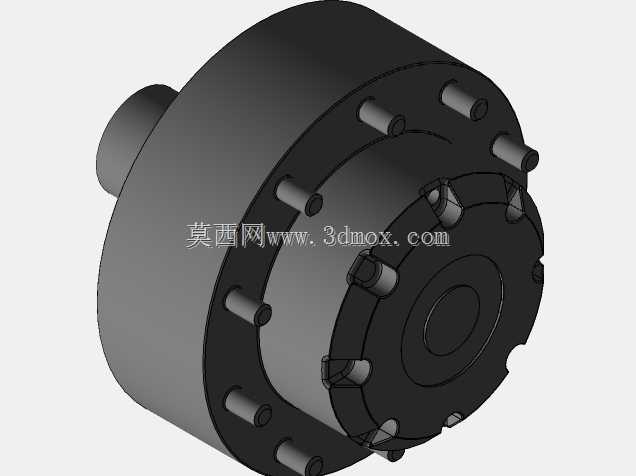

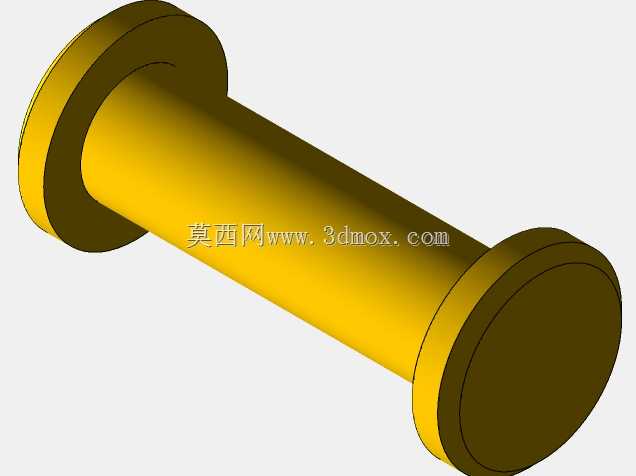

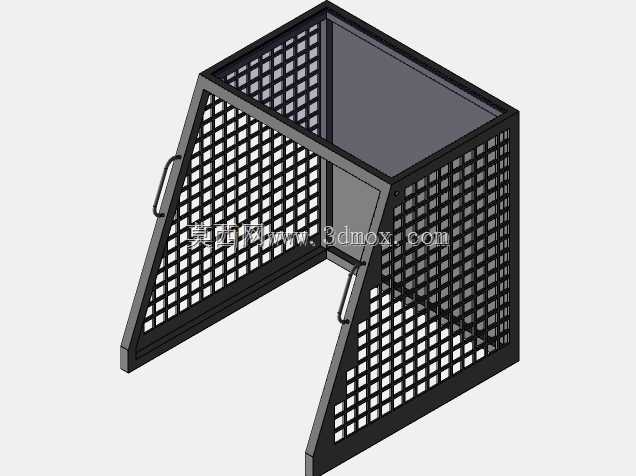

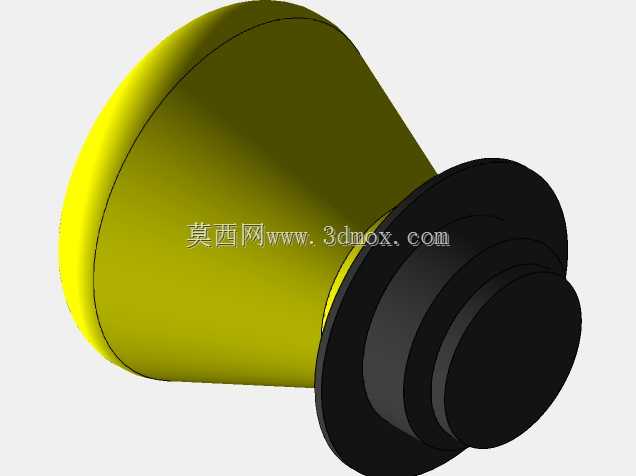

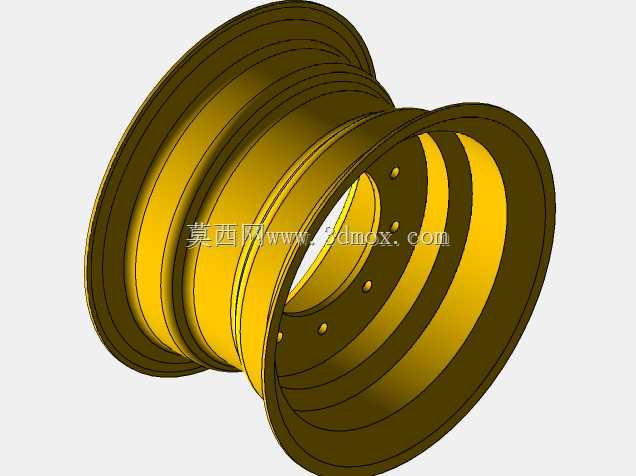

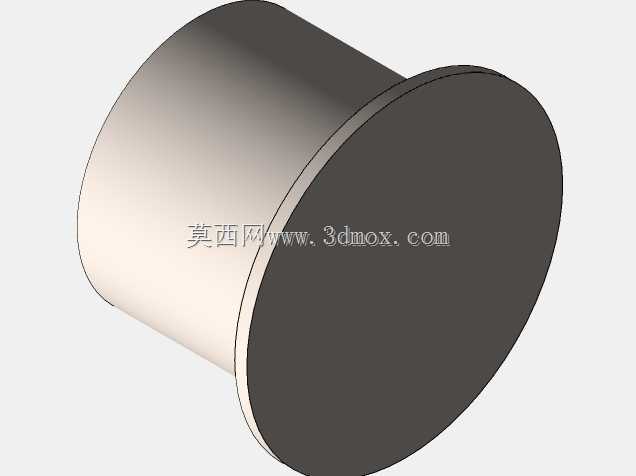

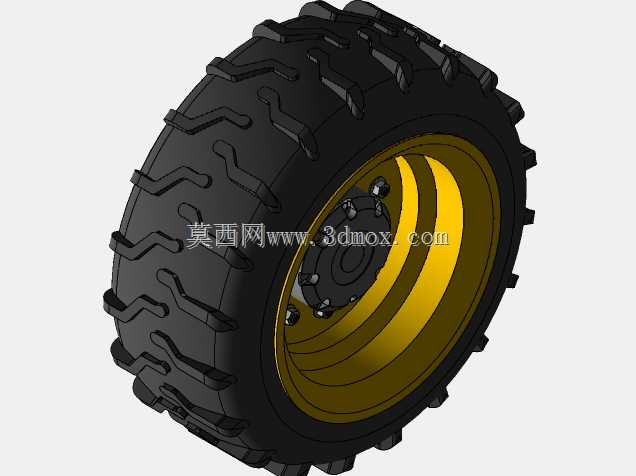

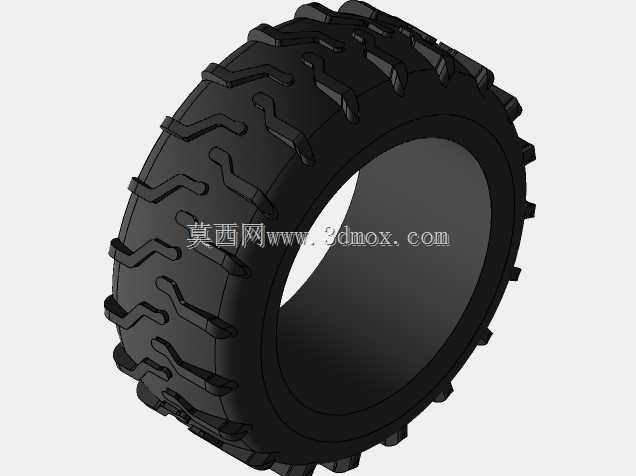

　　避免作业过程中出现结构干涉。驾驶室部分的建模还原了防护网笼式结构，考虑到滑移装载机作业时经常贴近破碎、拆除作业面，顶部与前部的网格防护结构采用等比例的型材截面建模，网格间隙控制在防止飞溅碎石侵入的安全尺寸内，同时预留了驾驶员操作的视野开口，不会因为防护结构遮挡前方铲斗的作业视线，驾驶室内的操纵杆、座椅、仪表盘的布局都按照人机工程尺寸定位，操纵杆的布置位置匹配成年人坐姿的手臂活动范围，减少长时间作业的操作疲劳。行走系统部分，四个轮胎采用深花纹越野胎面建模，胎纹深度适配泥泞、碎石等非硬化路面的抓地力需求，轮边驱动的安装边界与车架的连接点位完全按照实车装配关系还原，轮毂与轮边减速器的安装法兰、轮胎的跳动空间都预留了足够的间隙，

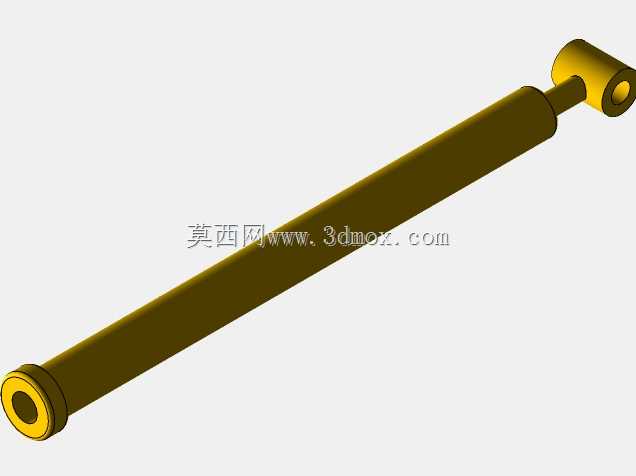

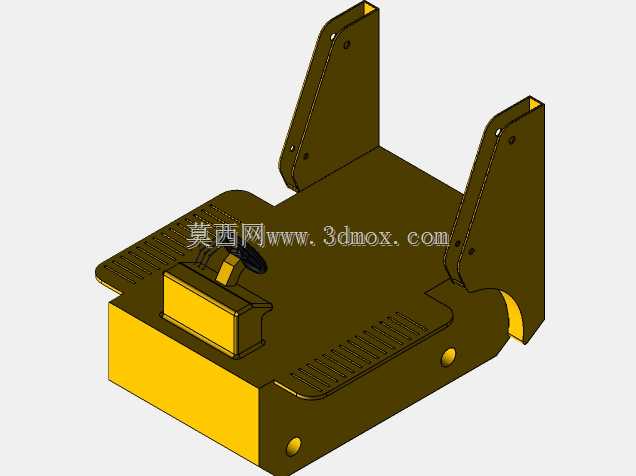

　　避免满载颠簸时轮胎与车架、挡泥板发生剐蹭。车架主体采用箱型焊接结构的建模思路，将发动机舱、液压油箱、燃油箱的布置空间整合在车架尾部，利用后部的配重平衡前端铲斗满载时的倾覆力矩，尾部的排气装置、散热格栅的结构都做了细节还原，散热风道的走向预留了足够的通流面积，避免长时间高负荷作业时出现动力系统过热的问题。建模过程中对所有铰接点位的配合公差都做了模拟，动臂与车架的铰接处、翻斗油缸的两端连接点、转向油缸的活动行程都按照实际装配的间隙预留，可直接导入运动仿真模块完成举升、收斗、转向等全工况的动作模拟，也可作为小型工程设备改装、属具开发的基础模型使用，比如在前端快换接口上更换破碎锤、扫雪辊、货叉等属具时，可直接在该模型基础上调整接口尺寸，验证属具与主机的匹配性，不需要重新搭建整机的基础结构。
