L形异形壳体2.5轴加工结构设计

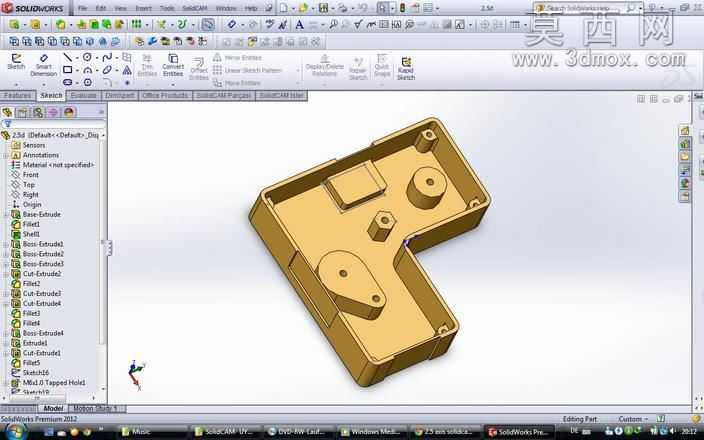

该作品为L形异形壳体类零件的三维结构设计，整体采用一体化建模思路完成，在三维建模环境中首先完成壳体外轮廓的草图绘制，基于非对称L形的外形边界，通过拉伸凸台命令生成壳体的基础实体，再通过抽壳操作设定均匀的壳体壁厚，保证零件整体轻量化的同时具备足够的结构强度。建模过程中针对壳体内部的功能结构做了精细化布局：分别设置了圆柱形定位凸台、带安装孔的异形固定座、方形限位凸块以及多组边角处的安装柱结构，所有内部特征均做了圆角过渡处理，避免机加工过程中出现应力集中的问题，同时也能减少后续装配环节的磕碰损伤。零件的所有安装孔位均采用同轴度约束完成定位，保证孔位与对应凸台的位置精度符合2.5轴铣削加工的工艺要求，设计阶段就充分考虑了加工可行性，所有特征均可以通过2.5轴数控铣削完成加工，无需多轴联动设备即可实现全特征加工，大幅降低了零件的加工成本。材质设定上选用常用的工程塑料ABS作为预设材质，渲染阶段调整了材质的哑光金属黄配色，清晰呈现出壳体的内外结构层次，同时对边角处的棱线做了高亮处理，方便观察各特征的位置关系。结构设计上充分考虑了零件的装配兼容性，内部各凸台的高度差经过精准测算，保证后续装配对应功能部件时不会出现干涉问题，壳体外侧的边缘做了小角度拔模处理，既方便注塑成型的脱模操作，也适配铣削加工的进刀角度要求。整体设计兼顾了结构实用性与加工工艺性，所有特征的尺寸参数均经过合理性校验，既满足零件的功能使用需求，也适配常规机加工的工艺能力范围，可直接用于2.5轴SolidCAM加工编程的实践练习，也可作为同类异形壳体零件设计的参考模板。
