工业级黄油熔融处理成套装置结构设计

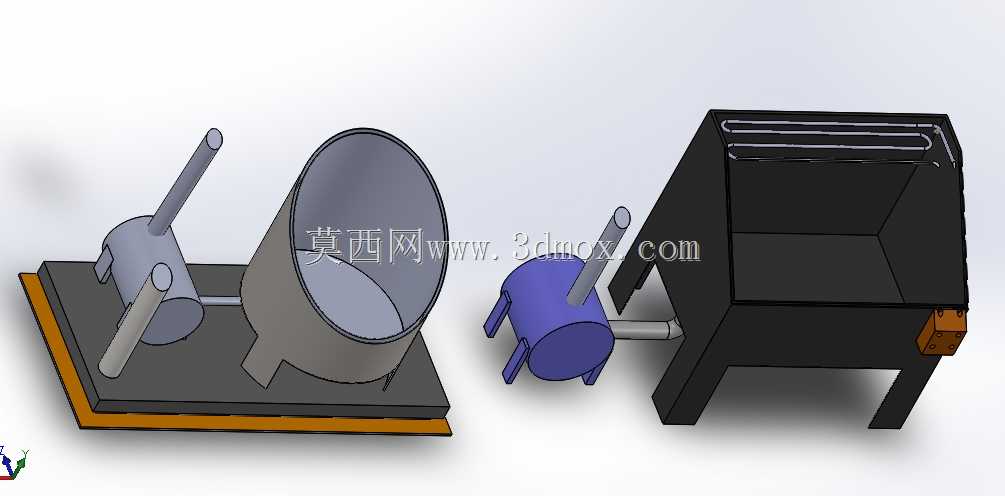

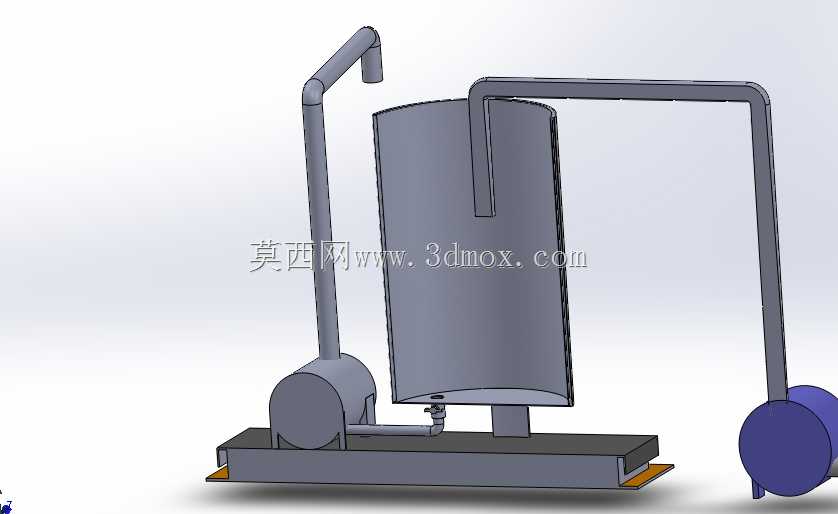

　　这套油脂熔融处理装置的设计初衷，是解决工业维保场景中高粘度润滑脂低温状态下难以加注、输送、定量分配的实际痛点，在重型机械维保车间、集中润滑系统运维站点、油脂分装生产线这类场景中，低温环境下桶装黄油硬度极高，常规加注枪无法直接抽取，人工加热不仅效率低下，还存在局部过热导致油脂变质、明火引发安全隐患的问题，这套装置就是针对这类工况做的一体化结构设计。整套装置采用分体式模块化布局，从左至右依次排布预混储料单元、泵送增压单元、恒温加热储料单元，三个单元通过硬质管路连通，共同固定在一块带防滑垫的钢制安装底板上，安装底板边缘做了折弯包边处理，既可以提升整体刚性，避免设备运行过程中管路共振导致的接口渗漏，也能在设备移位时通过叉车直接托举底板转运，

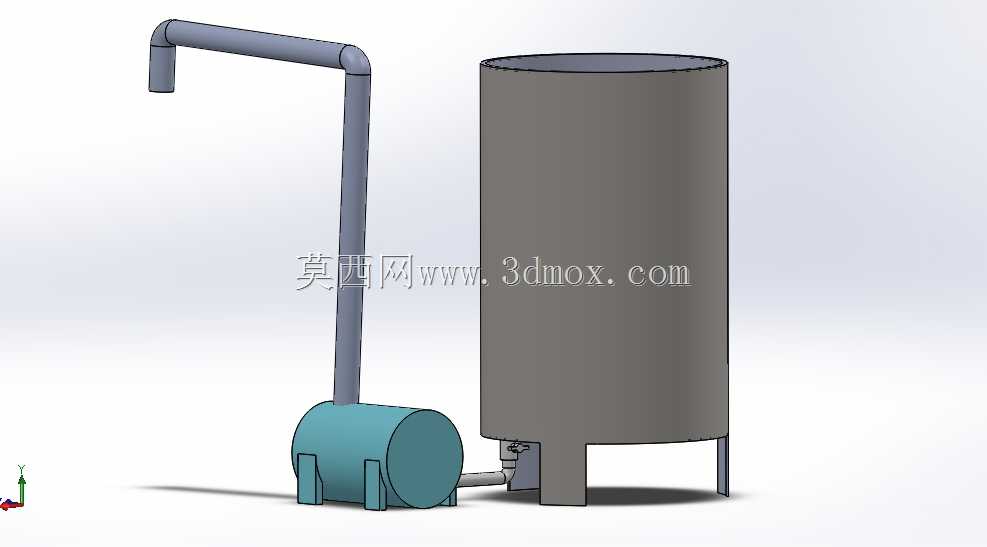

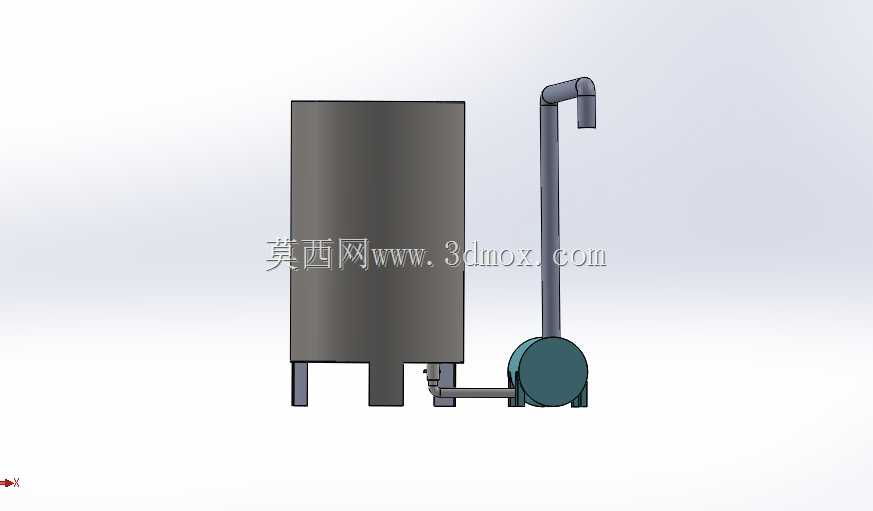

　　不需要额外制作安装框架。最左侧的预混储料单元采用锥底立式桶结构，桶身倾斜15度固定在支架上，锥底设计可以让固态黄油在初步熔融后依靠自重向底部出料口汇聚，避免桶壁挂料残留，桶顶设置了三根不同长度的金属插管，长管直接插至锥底位置用于抽取初步熔融的油脂，两根短管分别用于接入压缩空气辅助压料、插入温度探头实时监测桶内油脂温度，插管与桶盖的连接采用快插式密封结构，日常清理维护时可以直接拔出插管，不需要拆解整个桶盖。中间的泵送增压单元采用小型卧式柱塞泵结构，泵体通过四个支脚直接固定在安装底板上，泵体顶部设置了手动操作杆，既可以在设备初次启动时手动盘泵排空气，也能在电控系统故障时临时手动操作完成应急加注，泵的进出口都采用标准锥管螺纹接口，

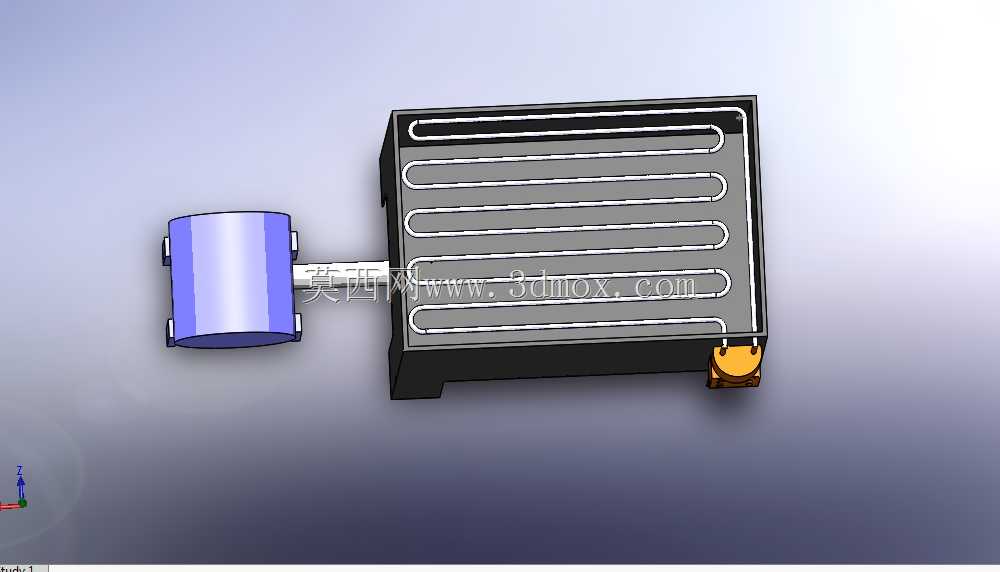

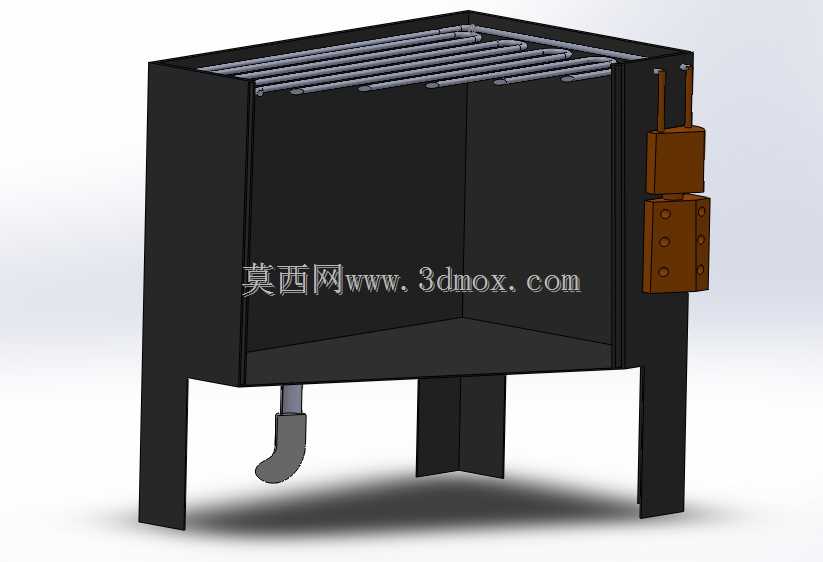

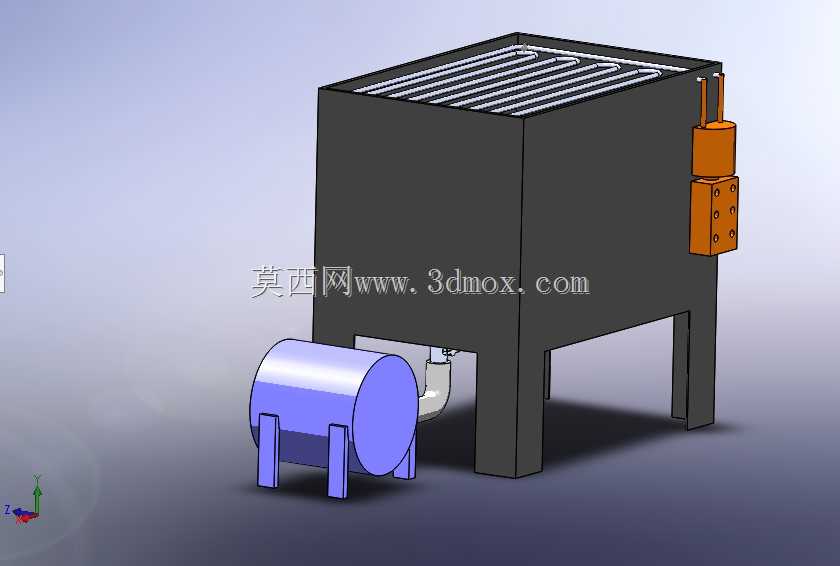

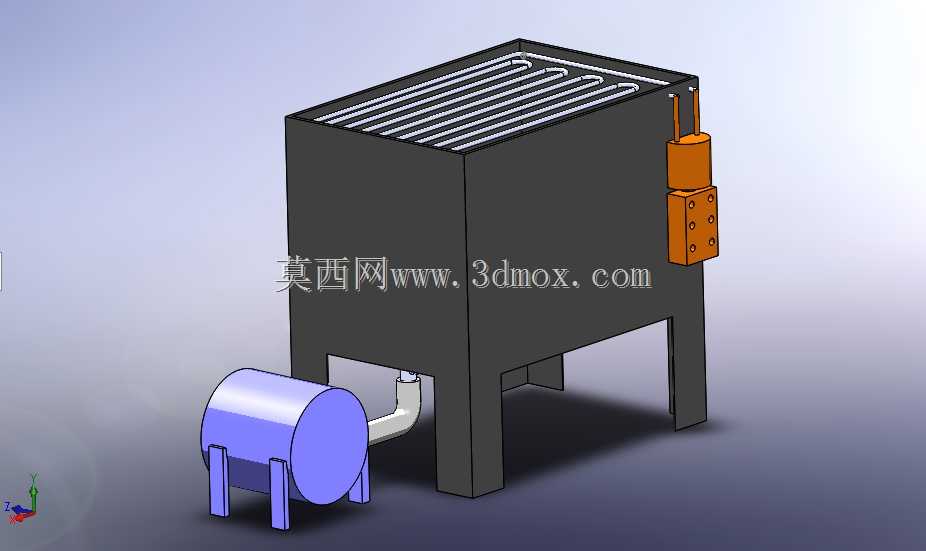

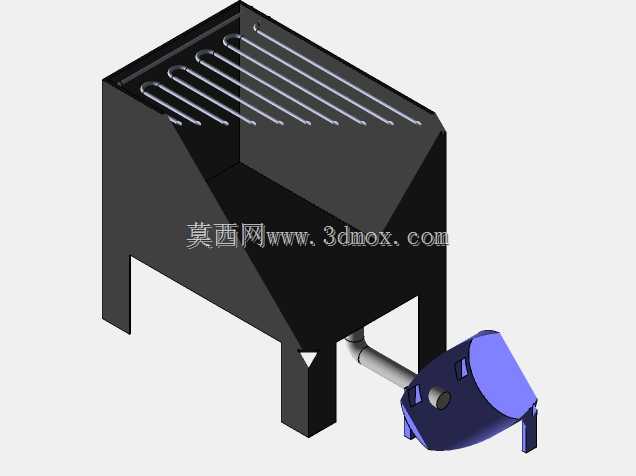

　　可以根据实际输送距离更换不同通径的输送管路，泵体与两侧单元的连接管路都预留了活接接头，后期检修时可以快速拆卸泵体，不需要切割或硬掰管路。右侧的恒温加热储料单元是整套装置的核心，采用方箱式结构，箱体外部做了加厚保温层，避免加热过程中热量散失导致能耗升高，箱体内部设置了蛇形加热管排布在箱体内壁上部，加热时不会直接接触沉在箱体底部的油脂，避免局部温度过高导致黄油碳化失效，箱体底部设置了倾斜导料坡，熔融完成的黄油会顺着导料坡向侧面的出料口汇聚，出料口位置加装了过滤槽，可以拦截油脂中混入的固态杂质，避免杂质进入下游加注设备造成堵塞，箱体侧面的接线盒采用防爆结构设计，适配有防爆要求的车间工况。整套装置的安装边界控制十分紧凑，整体安装底板的长度控制在1200mm以内，宽度控制在700mm以内，不需要占用大面积的车间场地，放置在常规的钳工工作台边即可完成安装调试，设备的操作高度控制在900mm到1100mm之间，操作人员站立状态下就可以完成手动操作杆操作、温度查看、出料口接料等全部动作，不需要弯腰或登高操作。设计过程中特意将所有管路接口都设置在设备的同一侧，后期接电、接气、接出料管时不需要绕到设备背面操作，日常巡检时也可以一次性检查所有接口的密封情况，三个功能单元之间的连接管路都做了圆弧过渡处理，没有直角弯折结构，避免高粘度油脂在管路拐角处滞留堵塞，管路的通径经过反复验算，匹配柱塞泵的输出流量，既不会因为通径过大导致管路残留油脂过多，

　　也不会因为通径过小导致输送阻力过大、泵体负载过高。在实际使用场景中，操作人员只需要将去除外包装的固态黄油块放入左侧的预混储料桶，开启加热系统后，热量会通过连通的管路传递到预混桶内，让表层黄油逐步熔融，熔融的油脂被泵送到右侧的恒温储料箱内保持恒定温度，达到使用粘度后就可以从出料口接取使用，整个过程不需要人工翻搅、不需要明火接触，油脂全程在密闭的管路和容器内流动，既避免了外界杂质混入，也减少了油脂与空气接触导致的氧化变质问题。针对不同标号的润滑脂，这套装置的结构预留了足够的适配空间，加热管的安装位置可以根据油脂的熔融温度上下调整，柱塞泵的行程也可以通过调节操作杆的连接位置做小幅调整，适配不同粘度的油脂输送需求，设备的所有支架都采用螺栓连接结构，没有焊接固定的部位，后期如果某个部件出现磨损或损坏，可以直接单独更换对应的零件，不需要整体切割返修，降低了后期的维护成本。
