带收料台可调式模切切割机结构设计

　　这款带收料台的模切切割设备，主要面向电子辅料、包装片材、小型塑胶件的定长裁切加工场景，在3C电子组装车间、包装制品加工厂、小型五金冲压配套产线中都能适配，既可以作为单机工位完成独立裁切工序，也能对接上游放卷机构、下游分拣工位组成连续加工线，适配厚度0.1mm到5mm之间的片材、带材类工件加工，能覆盖绝大多数中小尺寸工件的模切裁切需求。从实际使用的角度出发，设备的裁切数量调节功能做了独立的操作面板集成，操作人员不需要拆解设备护罩，直接在机身正面的控制旋钮区就能完成裁切计数、单次裁切长度、裁切节拍的参数设置，换产调整时不需要额外借助专用工具，单工位操作人员5分钟内就能完成不同规格工件的参数切换，适配多品种小批量的加工订单需求。

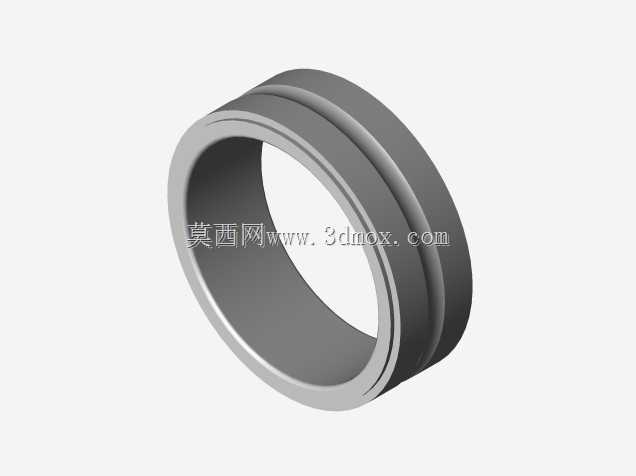

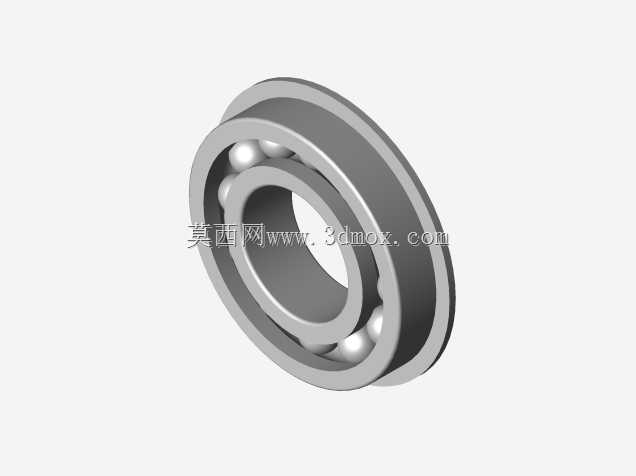

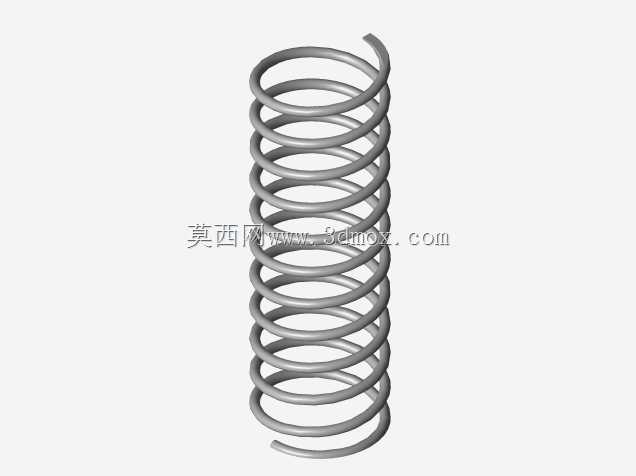

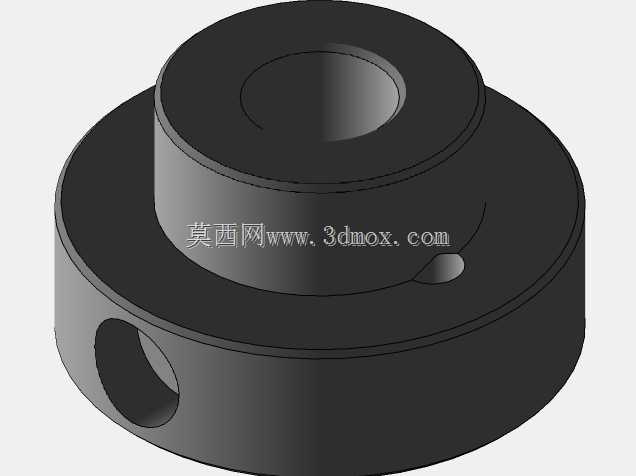

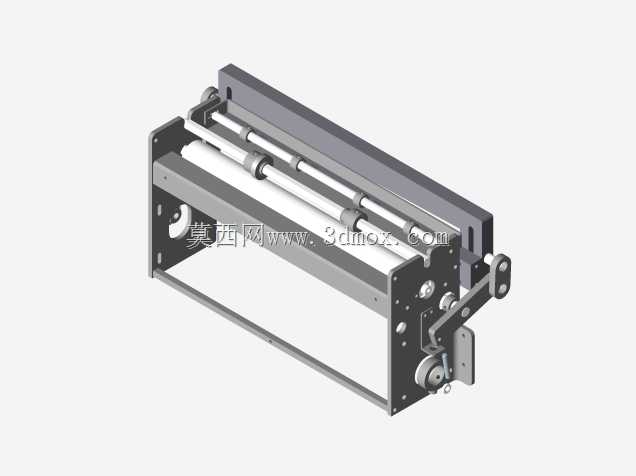

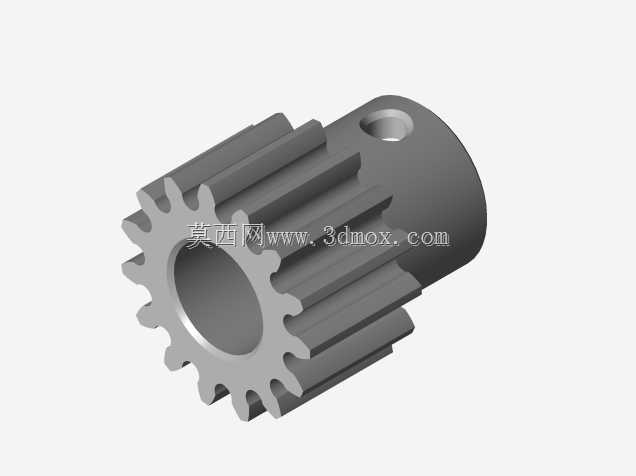

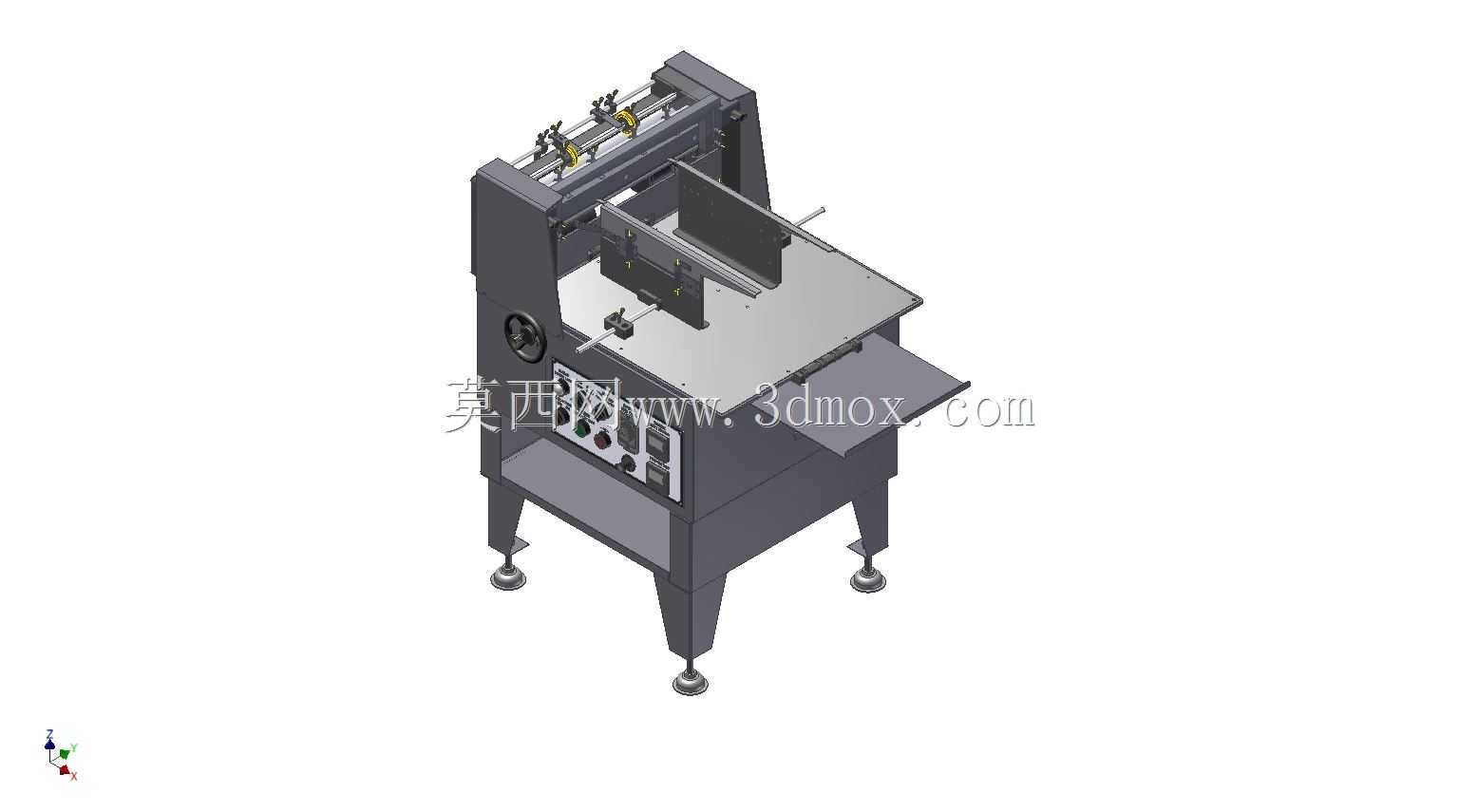

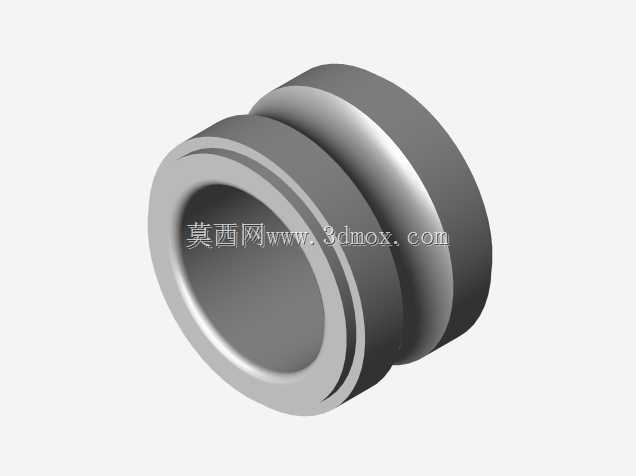

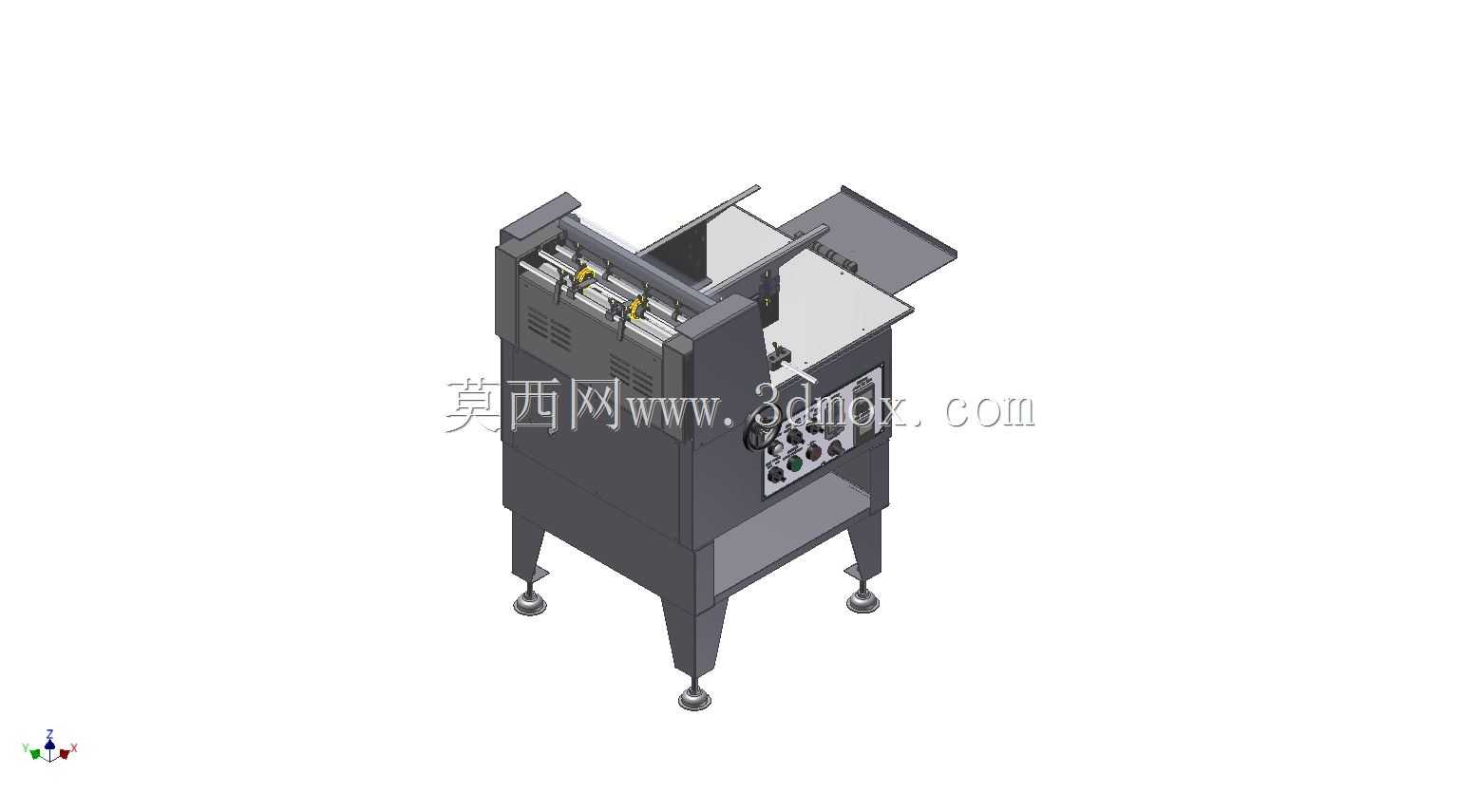

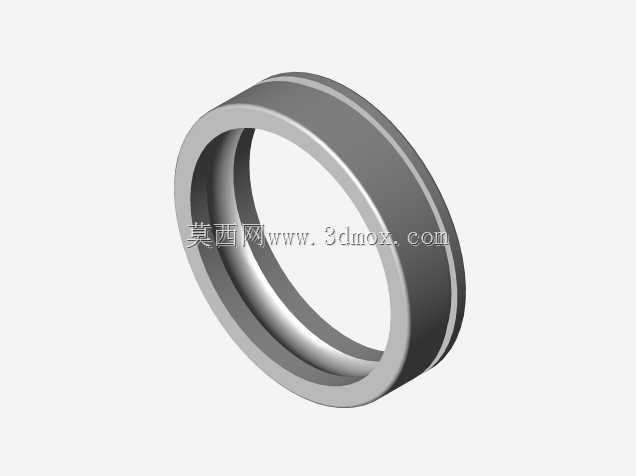

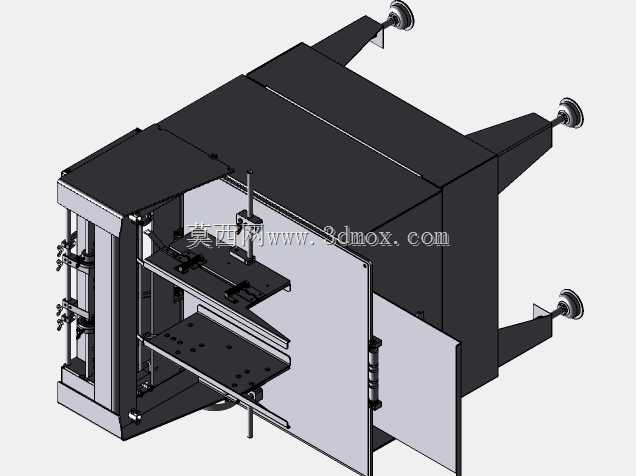

　　设备整体采用立式柜式机身结构，底部配置四个可调支撑脚杯，安装时不需要额外做预埋地基，只需要在平整的硬化车间地面上调整脚杯高度，就能完成设备的水平校准，机身整体占地宽度约850mm，深度约720mm，操作面高度设置在1150mm，符合成年操作人员站立作业的人机工程高度，长时间操作不需要过度弯腰或者抬臂，能有效降低连续作业的疲劳感。机身的裁切执行机构设置在上部作业区，进料端做了开放式的导向托板设计，工件送入时能顺着托板的导向面精准进入裁切工位，避免偏斜导致的裁切尺寸误差；出料端集成的倾斜收料台，裁切完成的工件会顺着台面向下滑落至接料盒或者输送皮带上，不需要操作人员手动从裁切工位取件，既提升了加工节拍，

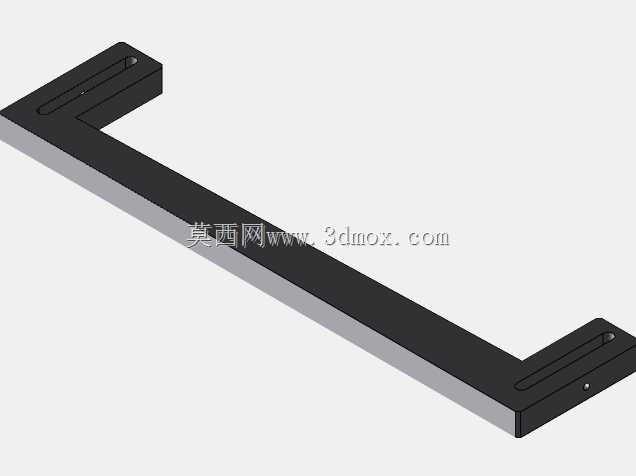

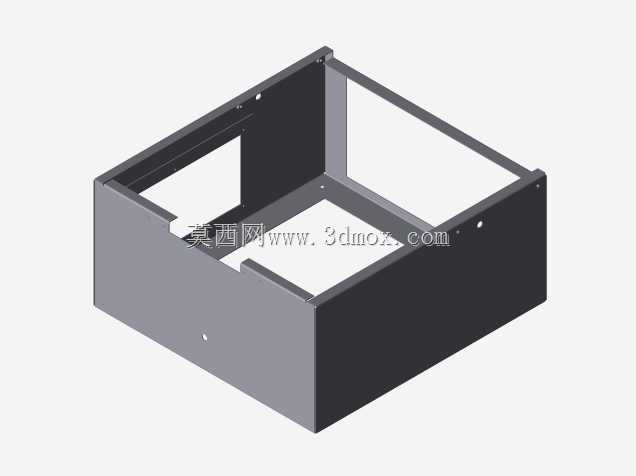

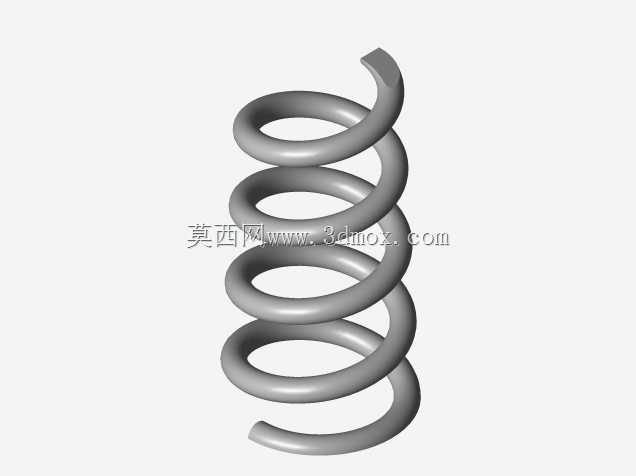

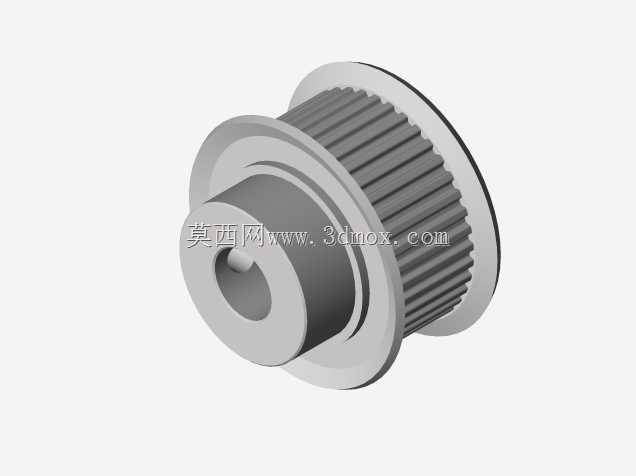

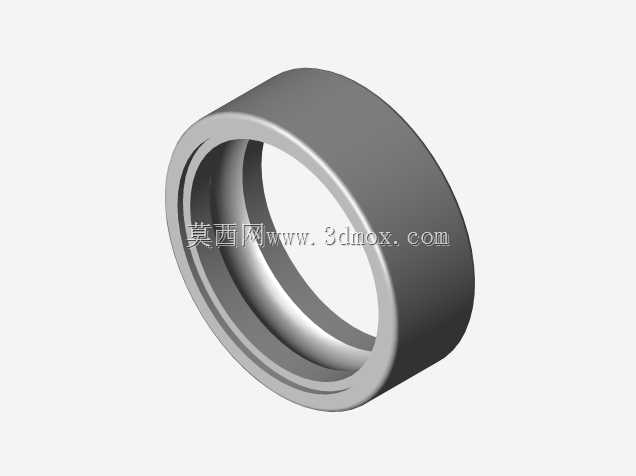

　　也能避免操作人员手部靠近裁切工位带来的安全风险。设计过程中，机身框架采用方管焊接结构做整体承载，外部护板采用冷轧板折弯成型，既保证了整体结构的刚性，避免高速裁切时的机身振动影响裁切精度，也通过护板的全半封闭设计，将传动机构、裁切动力部件封闭在机身内部，仅保留操作、进料、出料的必要开口，符合车间设备的安全防护要求。设备的传动路径做了简化设计，动力从电机输出后通过同步带传递到裁切执行组件，传动环节少，日常维护时只需要定期检查同步带张紧度、裁切刃口的磨损情况即可，不需要拆解复杂的传动链，降低了设备的后期维护成本。操作面板上的控制元件按照操作频率做了分区排布，常用的启停按钮、长度调节旋钮设置在面板最易触碰的中间区域，计数清零、

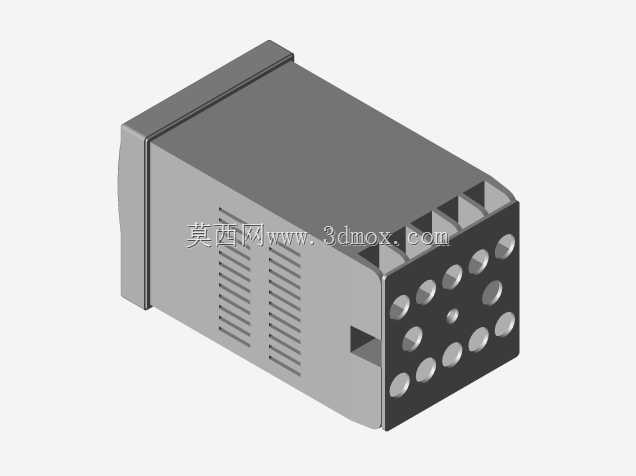

　　模式切换按钮设置在侧边，避免误触导致的参数错乱。收料台的倾斜角度做了15度的固定设计，这个角度既能保证裁切后的工件靠自重顺畅滑落，也不会因为角度过大导致工件滑落时飞溅散落，针对表面易刮花的工件，还可以在收料台表面粘贴防静电绒布，避免工件表面划伤。设备的安装边界预留了足够的维护空间，机身背部距离墙面至少预留300mm的空间，就能满足后期打开背部护板检修电气元件、传动部件的需求，左右两侧各预留200mm空间即可满足进料、出料的辅助操作需求，不需要占用过大的车间面积，对于场地紧张的小型加工车间非常友好。在裁切精度控制上，设备的进料导向组件采用可调式挡边设计，针对不同宽度的工件，可以快速调整挡边位置，保证进料过程中工件不会出现横向窜动，裁切尺寸公差可以控制在±0.2mm以内，能满足绝大多数电子辅料、包装片材的精度要求。设备的电气元件全部集成在机身下部的电气仓内，电气仓做了独立的散热通风口，避免连续长时间运行时电气元件积热导致的故障，通风口处配置了防尘滤网，能阻挡车间内的粉尘、碎屑进入电气仓，延长电气元件的使用寿命。
