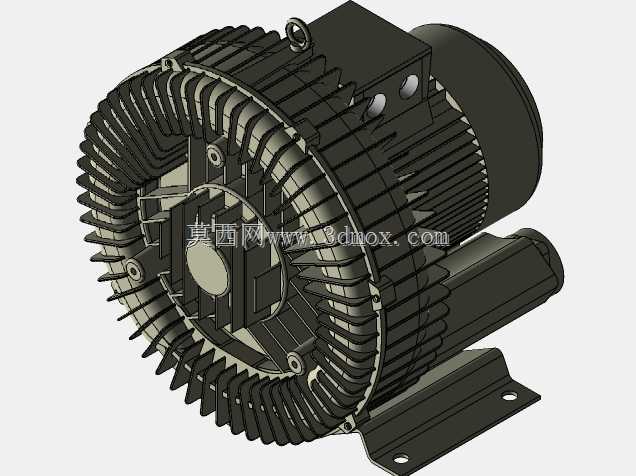

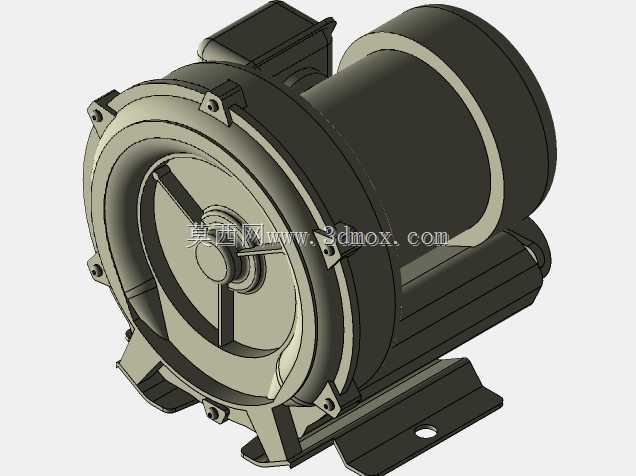

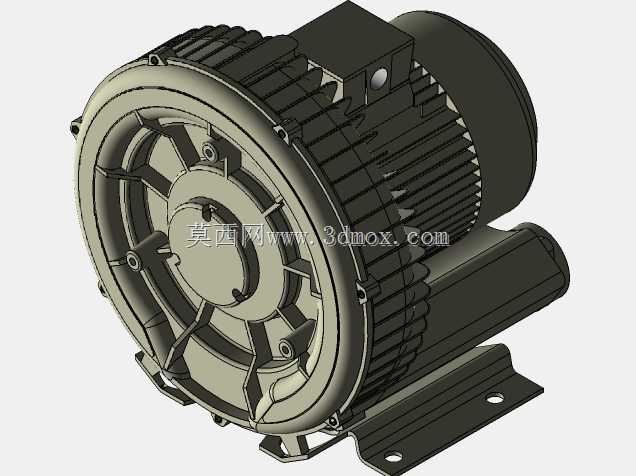

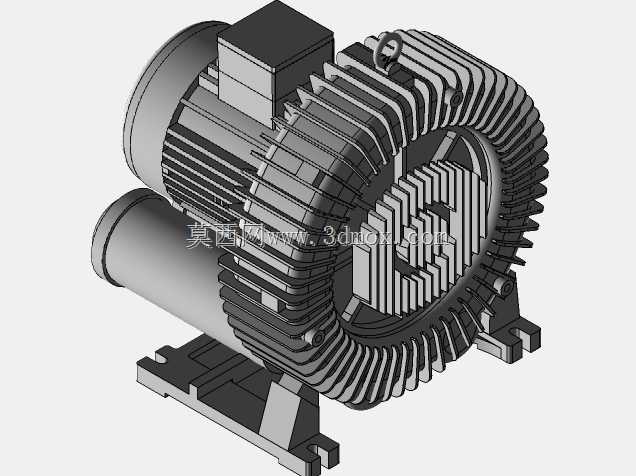

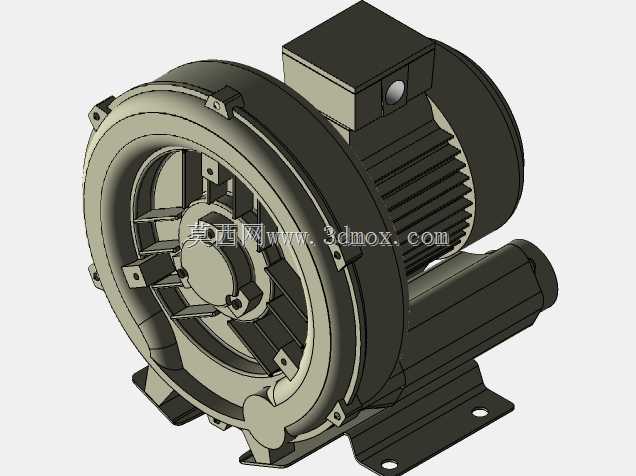

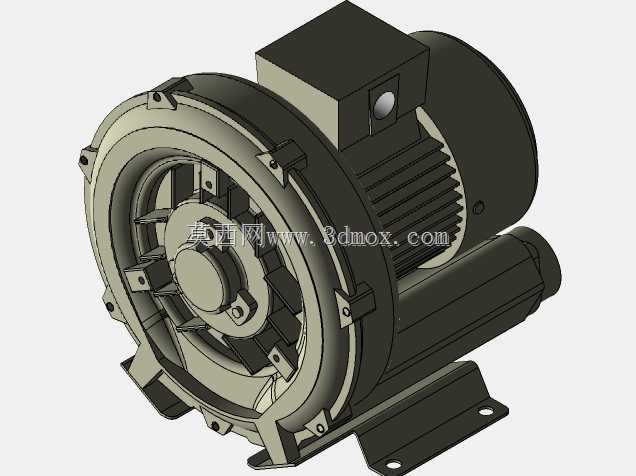

工业离心式鼓风设备结构三维数模

　　这款鼓风机的三维结构设计，首先要匹配工业场景里的送风、增压、排风需求，常见应用在车间通风换气、生产设备风送供料、燃烧设备助燃、除尘系统引风这类工况，不同工况下对风压、风量的要求差异较大，建模时首先要把核心的流道结构做准，不能只做外观包覆。从结构上看，这款设备采用电机与风轮直连的同轴布局，省去了皮带传动的张紧结构，整体集成度更高，安装时不需要额外预留传动部件的维护空间，适合安装空间紧凑的设备配套场景。风壳部分采用蜗壳式流道设计，建模时要注意蜗壳的型线是对数螺旋线过渡，从风轮出口到出风口的截面逐渐扩大，这样能把风轮甩出的动压逐步转化为静压，降低流道内的涡流损耗，实际运行时的气动噪音也能控制在合理范围。

　　风壳上的安装支脚采用一体折弯的钣金结构，三个安装孔的位置做了沉台设计，安装时螺栓头不会突出支脚平面，能保证设备与安装基面完全贴合，避免运行时因为贴合不实产生振动异响，支脚的折弯角度做了加强筋处理，长期运行不会因为电机振动出现支脚变形的问题。电机部分的外壳采用散热筋结构，沿电机轴向均匀分布，建模时要注意散热筋的高度和间距，间距过小容易积灰影响散热，间距过大则散热面积不足，这款模型的散热筋间距控制在8mm左右，高度12mm，匹配常规功率下的自然散热需求，不需要额外加装散热风扇。端盖部分采用止口定位结构，与风壳、电机壳体的配合公差选H7/h6，装配时不需要反复调整同轴度，能保证风轮与风壳的间隙均匀，不会出现风轮擦碰风壳的问题。

　　接线盒设置在电机壳体的顶部，做了防水翻边结构，配套的线缆密封接头能满足常规车间的防尘防水要求，接线盒内部预留了接地端子的安装位，符合电气安全规范。出风口采用圆形法兰接口，法兰上的螺栓孔均匀分布，能直接对接标准规格的通风管道，不需要额外做转接头，法兰端面做了密封槽设计，安装时嵌入密封胶条就能保证接口处不漏风，避免风压损失。从安装边界来看，这款设备的整体重心落在安装支脚的中心区域，安装时不需要额外做配重处理，水平安装时四个支脚的受力均匀，垂直安装时也能通过法兰接口承载自身重量，不会出现连接部位受力过大的问题。建模过程中，所有的配合面都做了公差预留，比如风轮与电机轴的配合采用键连接，键槽的位置做了退刀槽设计，方便实际加工时的铣削工序，

　　轴承位的配合公差选K7，能保证轴承内圈与轴、外圈与端盖的配合松紧合适，不会出现跑圈或者轴承抱死的问题。另外，风壳上的加油嘴位置做了预留，正对轴承安装位，后期维护时不需要拆解设备就能直接加注润滑脂，降低维护工作量。在实际选型配套时，这款结构的鼓风机适合风压在10-30kPa区间的中压送风场景，相比高压风机能耗更低，相比低压风机能克服更长的管道阻力，适配大部分常规工业通风、送料、助燃的需求，建模时把所有的安装尺寸、配合尺寸都做了参数化关联，调整风轮直径、蜗壳宽度就能快速衍生出不同风量风压的型号，不需要重新绘制整体结构，能大幅缩短同系列产品的设计周期。
