C型螺旋压紧夹持工装组件设计

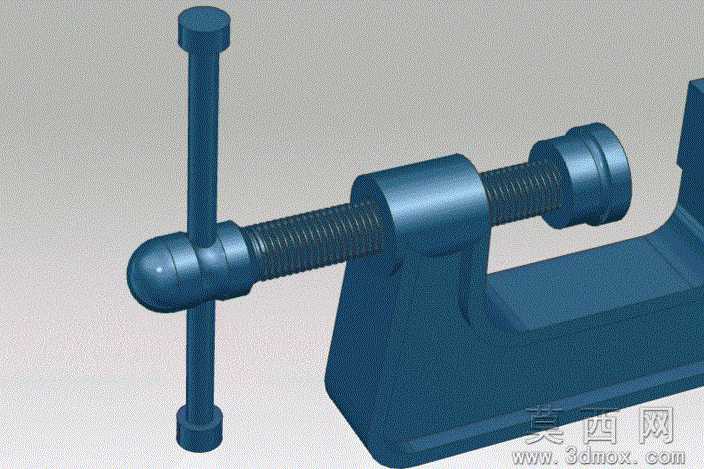

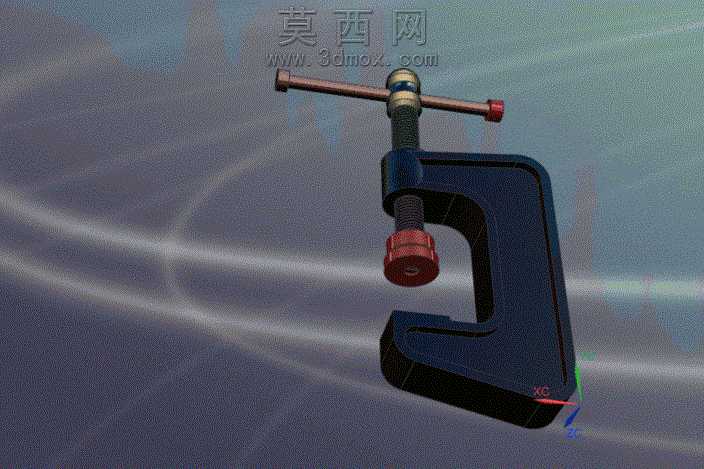

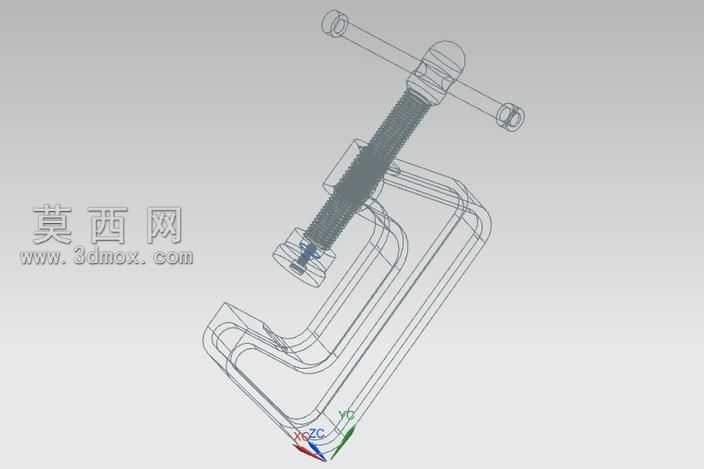

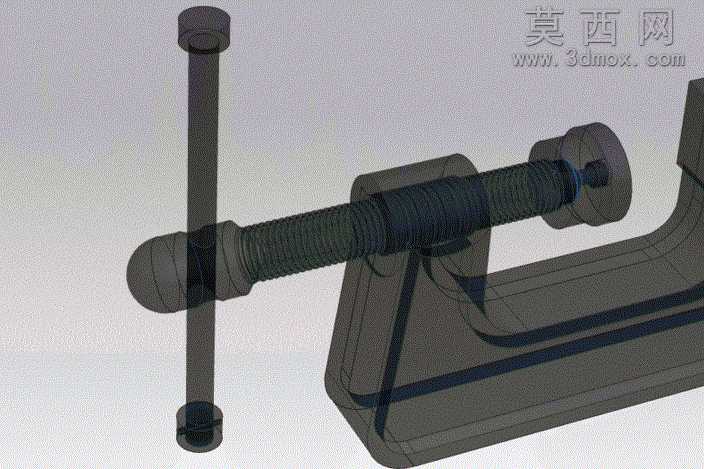

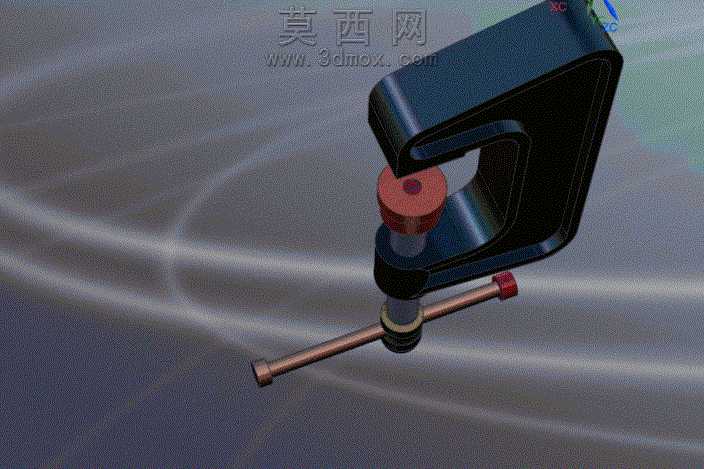

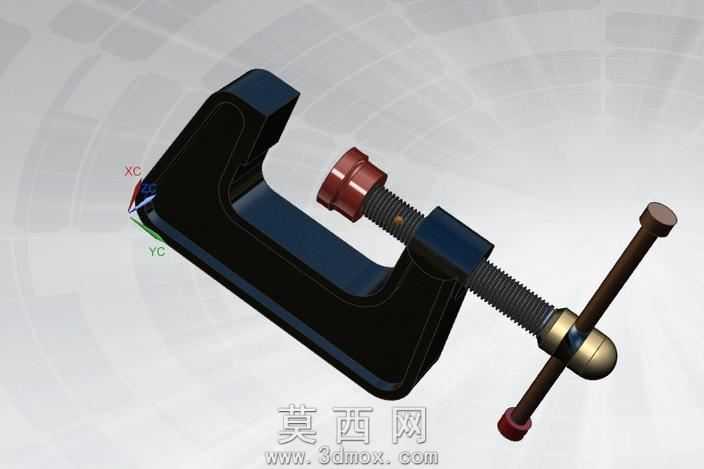

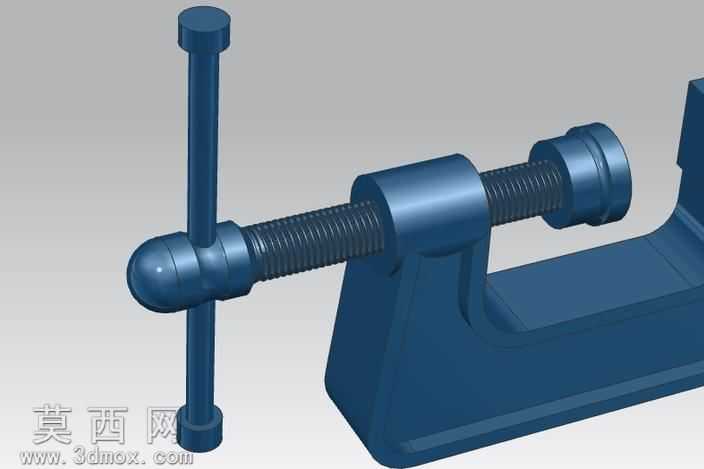

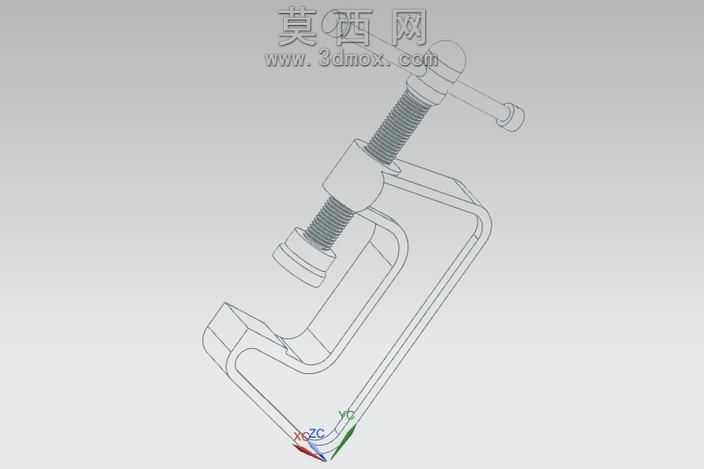

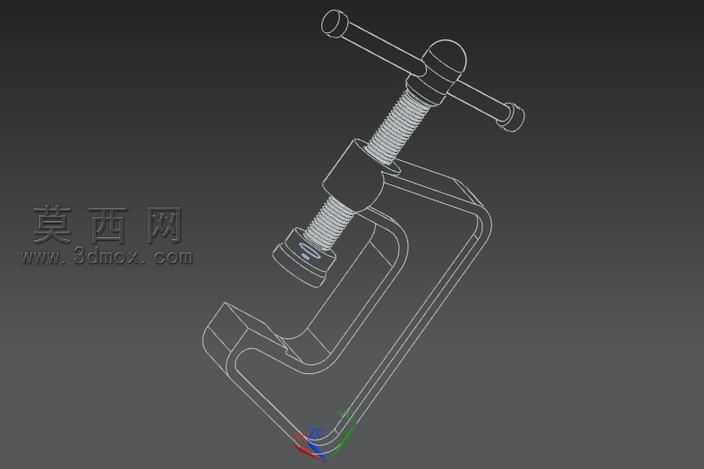

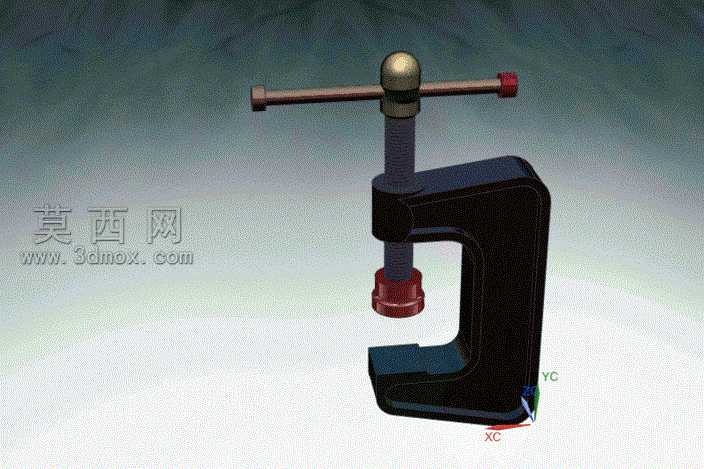

本套C型夹紧组件采用三维参数化建模方式完成整体设计，建模过程中首先完成C型架主体的轮廓绘制，通过拉伸、倒圆角、抽壳等特征命令构建出架体的基础结构，架体的C型开口尺寸经过反复校核，保证足够的夹持行程同时兼顾整体结构刚性，架体表面做了哑光发黑的金属材质渲染，还原了工业级工装夹具的真实表面质感，边缘的圆角过渡处理既避免了应力集中问题，也提升了使用过程中的操作安全性。组件中的螺旋压紧结构是核心功能部分，建模时分别构建了传动螺杆、压紧压头、操作杆三个独立零件，传动螺杆采用梯形螺纹特征建模，保证螺纹传动的自锁性能，避免夹持过程中出现松脱问题；螺杆端部的压头采用红色聚氨酯材质渲染，模拟软质防滑垫的效果，既可以增大夹持摩擦力，也能避免压紧过程中损伤被夹持工件表面；横向穿装的操作杆做了铜色金属材质处理，杆身与螺杆的配合孔采用间隙配合设计，保证操作杆可以灵活转动，实现快速拧紧与松脱操作。整体装配过程中严格按照实际装配关系添加配合约束，C型架的螺纹孔与传动螺杆添加螺旋配合，压头与螺杆端部添加旋转配合，保证压头在压紧过程中可以自适应贴合工件表面，不会随螺杆同步转动刮伤工件。设计过程中充分考虑了夹具的实际使用场景，整体结构紧凑无冗余设计，各零件的壁厚、尺寸比例都经过力学合理性校验，既满足夹持力的使用需求，也尽可能控制整体重量，方便日常操作挪动。渲染阶段采用了工作室级别的光照环境，添加了柔和的环境反射效果，清晰展现出各零件的材质差异与结构细节，完整还原了这款通用夹持工装的真实外观与结构特征，可直接用于工装选型参考、机械教学演示或者同类型产品的设计开发参考。
