四位大电流穿墙式接线端子结构设计

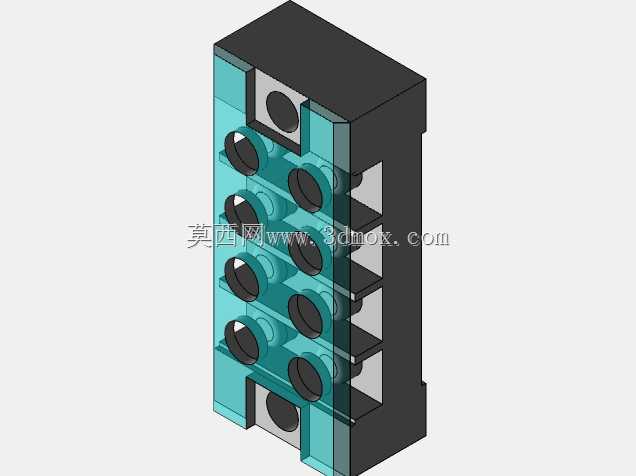

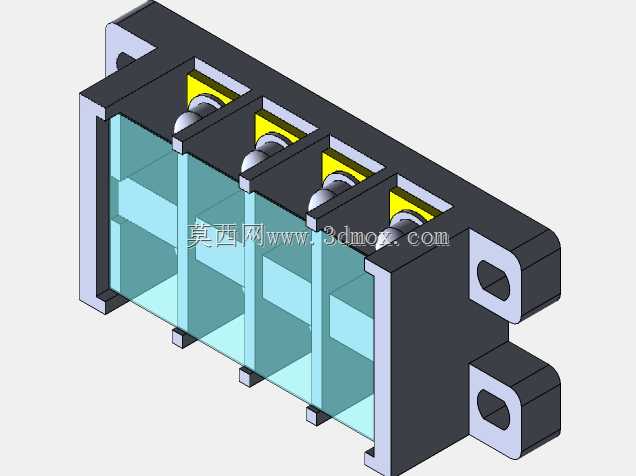

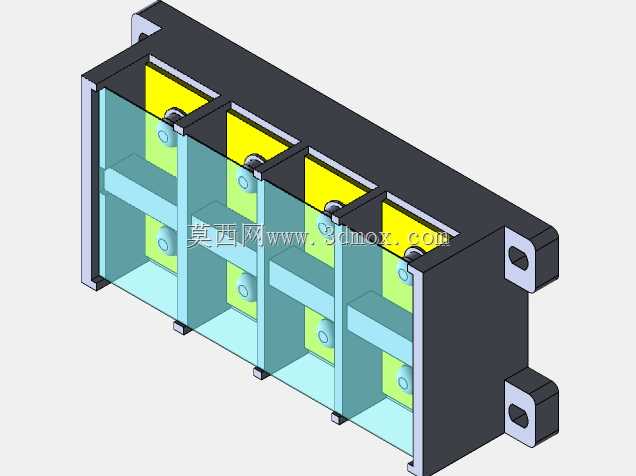

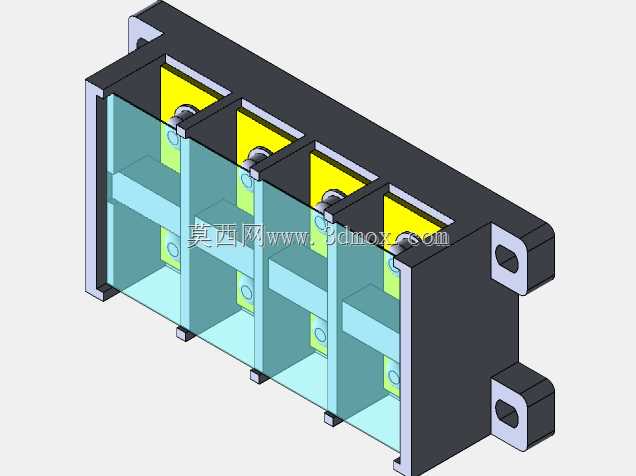

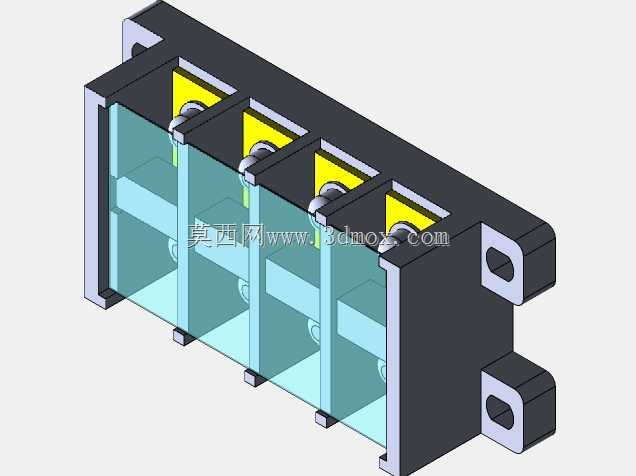

　　这款四位接线端子的结构设计，首先要匹配工业电控柜内部大电流分线的实际工况，日常在低压动力回路、设备外接电源进线端、多支路电机供电分线场景里，这类端子需要承担单路几十安培的载流需求，同时要满足不同线径导线的可靠压接，避免运行过程中出现松脱、接触电阻过大引发的温升超标问题。从结构布局来看，四个接线位采用等间距并排排布，相邻位之间设置了半透明的绝缘隔弧板，隔弧板从基座底部一直延伸到接线螺丝顶端上方，既可以避免不同电位导线之间的飞弧短路，也能在接线操作时防止螺丝刀误触相邻带电部位，半透明的材质还能让运维人员直观观察内部导线的插入深度，确认导线是否完全压接到位，减少虚接隐患。基座部分采用高强度阻燃工程塑料一体注塑成型，

　　两侧预留了带安装孔的固定耳，安装孔的位置尺寸适配标准35mm导轨安装也支持螺丝直接固定在安装板上，固定耳的厚度做了加厚处理，在长期受震动的设备工况下，不会因为紧固应力或者设备震动出现基座开裂的问题。内部的导电件采用紫铜镀锡工艺，压接部位设计了U型压线框，相比普通的平板压接结构，U型框可以把导线的铜丝完全包裹在框内，拧紧螺丝时压力均匀分布在导线整个圆周，不会出现单股铜丝被压断、多股线散丝外露的问题，即使是多股软线不加线鼻子也能实现可靠压接，载流能力可以稳定达到额定值。接线螺丝的头部采用内六角加十字的复合槽设计，既可以用电动螺丝刀快速紧固，也能在狭窄空间用普通十字螺丝刀操作，螺丝的螺纹部分做了防退处理，长期受温度循环变化、

　　设备震动的影响也不会出现螺丝自行松动的情况，避免回路断电或者接触不良。端子的进线端设计了喇叭口导向结构，穿线时不需要刻意对准，导线可以顺着喇叭口顺利插入到压接位置，提升现场接线的操作效率，相邻接线位的中心距做了足够的电气间隙设计，即使在海拔2000米的使用环境下，也能满足低压电气的绝缘耐压要求，不会出现击穿放电的问题。整个端子的外形轮廓做了圆角处理，没有尖锐的棱角，在装配和运维过程中不会划伤操作人员的手部，基座底部设计了和标准导轨匹配的卡扣结构，不需要额外的固定件就可以快速卡装在导轨上，拆卸时只需要用螺丝刀撬动卡扣就可以取下，维护更换十分方便。在设计建模过程中，重点校验了隔弧板的爬电距离，

　　确保相邻导电件之间的爬电路径长度符合低压开关设备和控制设备的相关标准要求，同时对压线框的行程做了限位设计，避免螺丝拧出过度导致压线框脱落，导电件和基座的配合部位做了定位卡槽，装配时导电件不会在基座内出现窜动，保证长期使用的位置精度。安装边界方面，端子整体的宽度、高度、深度尺寸适配常规电控柜的接线空间，固定耳的安装孔距经过标准化设计，可以和同规格的其他品牌端子互换安装，不需要重新在安装板上打孔，降低设备改造时的替换成本。
