三角形S1工业逆变装置结构三维设计

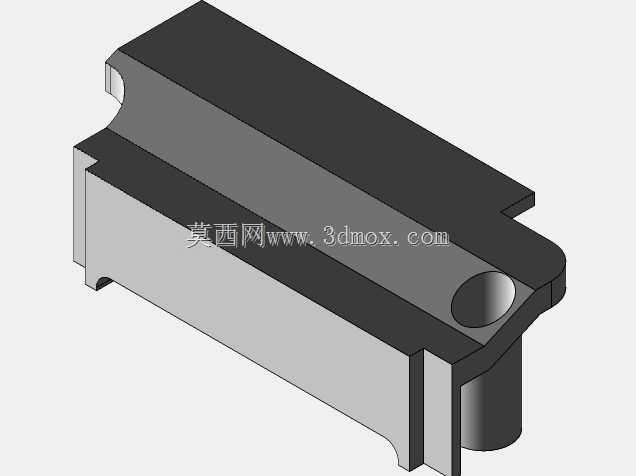

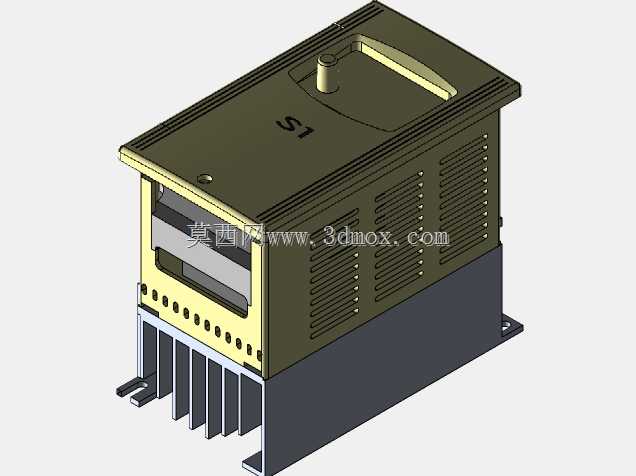

　　这款三角形S1逆变装置的结构设计，首先围绕工业现场电力转换的实际工况展开，在分布式光伏并网配套、户外通讯基站备电、工业设备应急供电等场景中，这类装置需要长期在温湿度波动大、粉尘浓度较高、存在一定振动的环境下运行，因此结构设计的优先级首先围绕散热可靠性、安装便捷性、防护性能三个核心维度排布。从整机布局来看，装置采用上下分层的结构逻辑，下部为一体化压铸成型的散热基座，基座上直接预留了多组平行排布的梳齿状散热鳍片，鳍片的厚度、间距经过热仿真校核，在自然对流工况下能够将功率器件工作时产生的结温控制在额定阈值内，避免高温导致的器件性能衰减；基座两侧伸出带安装孔的固定耳，安装孔位的中心距、孔径尺寸匹配工业电气柜内标准DIN导轨旁的固定点位，

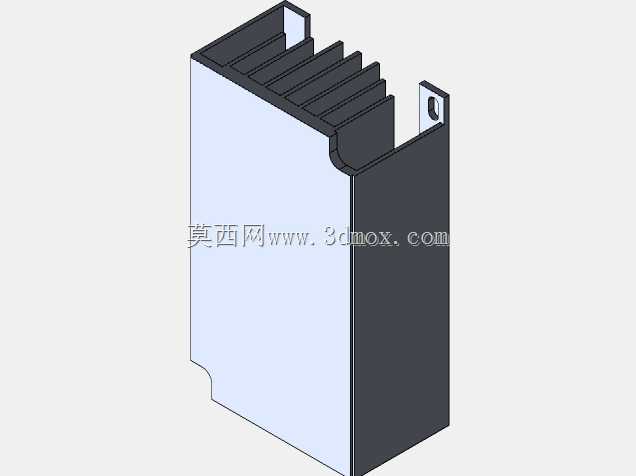

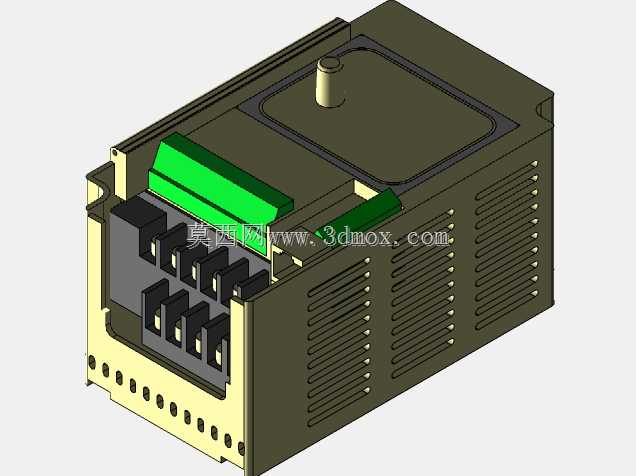

　　也支持壁挂式安装的孔位适配，安装边界预留了足够的接线操作空间，接线端位于装置正面下部，端子排的排布间距满足多股铜芯线缆的弯折半径要求，不会出现线缆过度弯折导致的线芯断裂隐患。上部壳体采用弯折钣金拼接结构，顶面设置了内嵌式提手，提手的承重结构直接与下部散热基座的加强筋相连，能够承受整机满配状态下的整体重量，方便现场运维人员的短途转运；壳体侧面排布多组矩阵式通风槽，通风槽的开孔方向采用斜向下设计，既能够保证进出风的流道顺畅，又可以避免垂直落尘、淋水直接进入装置内部，防护等级能够满足IP20以上的工业现场要求。正面区域预留了状态显示窗口与调节旋钮的安装位，旋钮的安装座做了加厚处理，能够承受现场操作时的按压力度，不会出现旋钮座开裂、

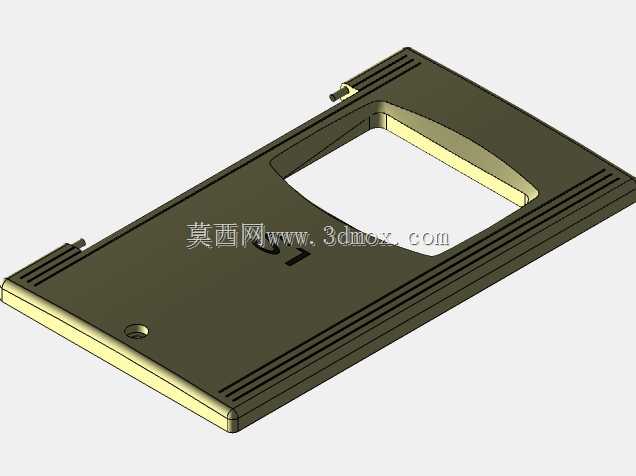

　　脱落的问题；窗口位置的透明挡板采用卡扣式固定，无需拆解整机即可更换磨损的挡板，降低后期运维的拆解工作量。从设计思路上看，这款装置没有采用复杂的曲面造型，所有外露棱边都做了R2以上的圆角处理，避免安装运维过程中尖锐棱边划伤操作人员；壳体表面的喷塑层选用耐紫外线的工业级涂料，在户外机柜内长期受光照影响也不会出现表层脱落、锈蚀的问题。内部腔体的空间预留充分，功率板、控制板的安装柱位置与散热基座的固定点位同轴度公差控制在0.1mm以内，能够保证电路板安装时不会出现翘曲，避免板载元器件受应力损坏；高低压区域之间设置了绝缘隔离挡板，挡板的卡槽直接与壳体上的凸筋配合，无需额外螺丝固定即可实现可靠隔离，满足电气安规的爬电距离要求。

　　整机的外形尺寸控制紧凑，在保证内部器件排布空间、散热流道空间的前提下，尽可能压缩了整机的占用体积，能够适配小型通讯机柜、壁挂式配电箱内的狭小安装空间，不会与柜内其他断路器、接线端子等器件产生安装干涉；底部散热鳍片与安装面之间预留了15mm的通风间隙，保证自然对流时空气能够顺利从鳍片间流过，带走热量。在结构细节上，壳体的拼接缝隙处都设计了折弯止口，拼接后缝隙均匀，既能够提升整机的结构刚性，又可以阻挡大部分粉尘从拼接缝隙进入内部；提手旁的顶面标识区域采用下沉式设计，标识丝印在下沉区域内，不会因为日常搬运摩擦导致标识磨损模糊，方便运维人员快速识别装置型号与参数。
