2.54mm间距常规跳线直插连接组件

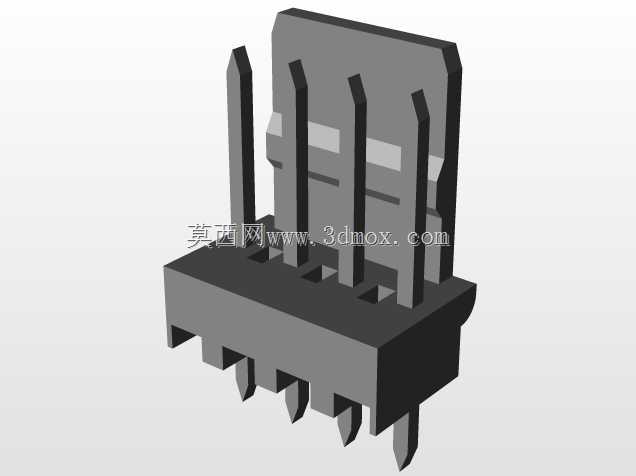

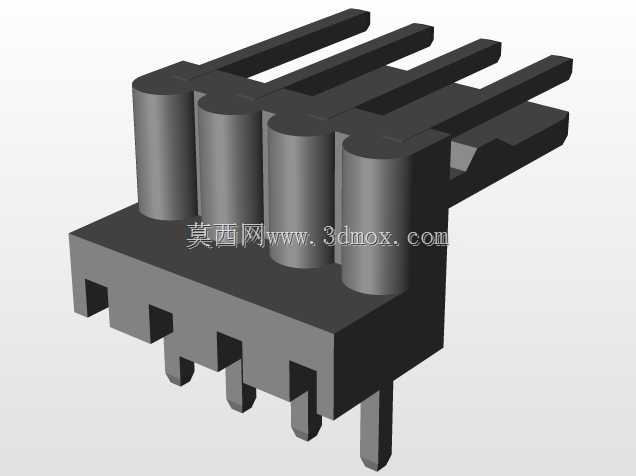

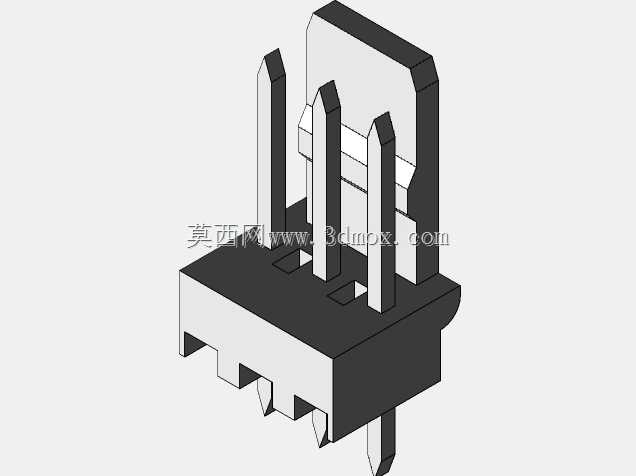

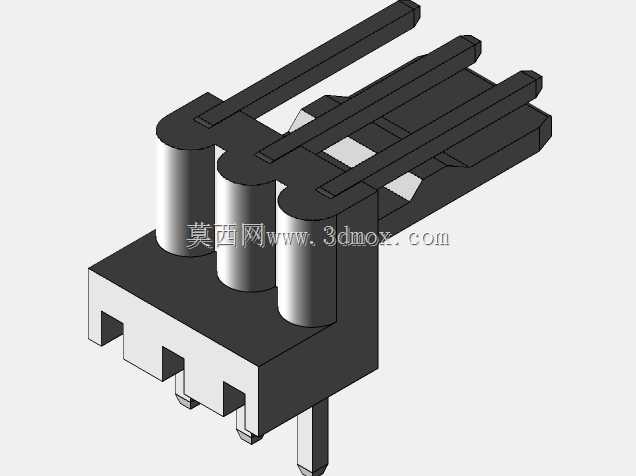

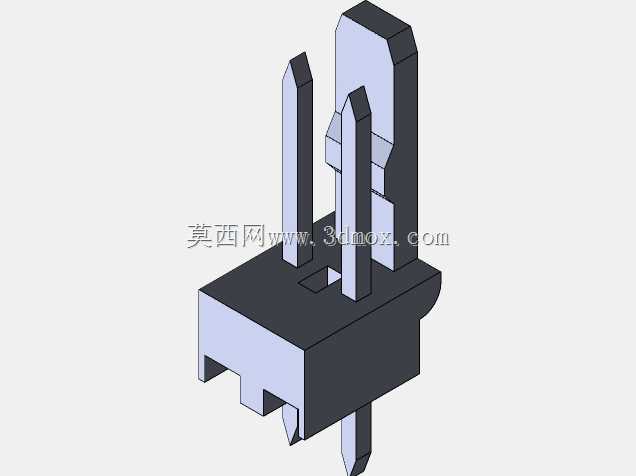

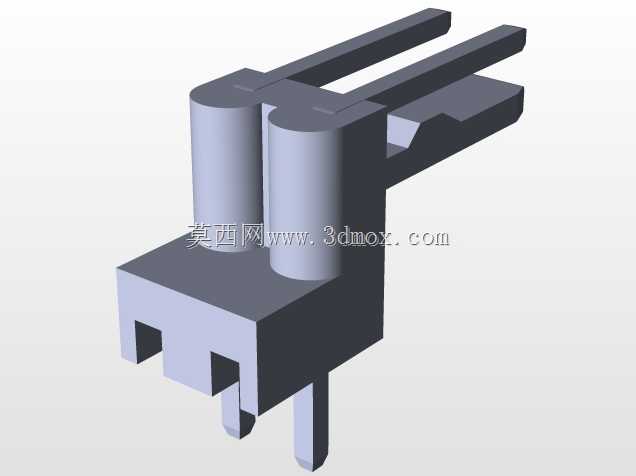

　　在消费电子、工业控制板卡、通讯设备的PCB板间互联场景里，2.54mm间距的直插跳线是应用频次极高的基础连接元件，这类元件承担着板卡间信号传输、短接配置、电源跨接的核心作用，是电子装联环节里不可或缺的基础部件。这款常规跳线采用直插式结构设计，插针间距严格遵循2.54mm的行业通用标准，能够完美适配市面上绝大多数通用面包板、洞洞板、标准PCB焊盘孔位，无需额外调整孔位布局即可直接完成焊接装配，大幅降低板卡设计阶段的孔位适配工作量。从结构设计层面来看，该跳线的插针采用矩形截面设计，插针根部做了阶梯式限位结构，在插装过程中能够精准控制插针插入PCB的深度，避免插针过深刺穿板卡背面线路、或是插接过浅导致焊接强度不足的问题，

　　插针顶端做了小角度倒角处理，既能够在手工插装时快速对准焊盘孔，也能适配自动插件机的高速插装作业，减少插针弯折、卡料的概率。跳线的基座采用耐高温绝缘工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、变形导致插针移位的问题，基座底部设计有两个对称的定位凸点，在插装时能够卡入PCB对应的定位孔中，在焊接前即可完成组件的预固定，避免焊接过程中组件倾斜、引脚偏移。从安装边界来看，该跳线的插针伸出基座底部的长度适配1.2-1.6mm厚度的常规PCB板，插装后背面露出的引脚长度控制在1.0-1.2mm区间，既能够保证焊锡充分浸润引脚形成可靠焊点，也不会因为引脚过长导致背面焊点与其他元件产生干涉。基座的整体外形尺寸紧凑，

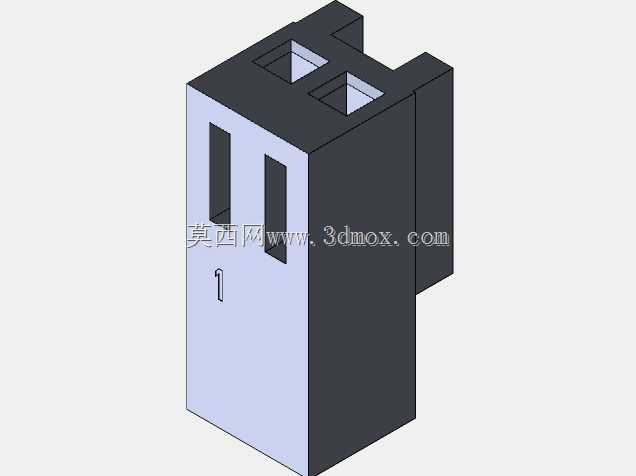

　　相邻引脚之间的绝缘隔栏高度足够，能够避免焊接过程中焊锡桥接导致的相邻引脚短路问题，在高密度板卡布局场景下，也能保证相邻跳线之间的安全绝缘距离。在实际应用场景中，这类跳线既可以用于板卡上的功能配置短接，比如工控板的地址码配置、外设接口的使能短接，也可以用于两块平行板卡之间的信号互联，搭配对应的排母组件即可形成可拆卸的板间连接结构，相比飞线连接的方式，这种直插跳线的连接可靠性更高，信号阻抗一致性更好，能够满足低速信号、小电流电源的传输需求。设计这类跳线三维模型时，需要重点把控插针的间距公差、插针与基座的同轴度、基座定位凸点的尺寸精度，这些尺寸参数直接影响到后续实际生产中的装配良率，如果插针间距偏差超过0.1mm，就会出现插装困难、

　　强行插装导致PCB焊盘脱落的问题；如果插针与基座的同轴度偏差过大，自动插件机的吸嘴就无法准确抓取组件，导致生产效率下降。此外，基座的脱模斜度设计也需要充分考虑注塑生产的工艺要求，插针与基座的结合面需要设计滚花结构，增强插针与塑料基座的结合力，避免在插拔过程中出现插针松动、从基座中脱出的问题。在板卡设计选型阶段，选用这类标准间距的跳线，能够大幅降低采购成本与供应链风险，2.54mm间距作为电子连接领域的通用标准，市面上有大量成熟的供应链资源，无需开模定制即可快速采购，同时标准的孔位布局也能提升板卡的通用性，后续迭代升级时无需调整连接部分的布局即可兼容不同规格的连接组件。对于三维建模从业者而言，搭建这类标准接插件模型时，需要优先保证安装接口尺寸的准确性，外形细节可以根据实际生产工艺做适当简化，但涉及到PCB装配的插针间距、插针直径、定位凸点位置、基座安装高度这些关键尺寸，必须严格遵循行业通用规范，否则导出的模型用于板卡结构设计时，会出现装配干涉、无法插装的问题，影响整体设计进度。
