小型4P位Molex/Berg板端连接器结构

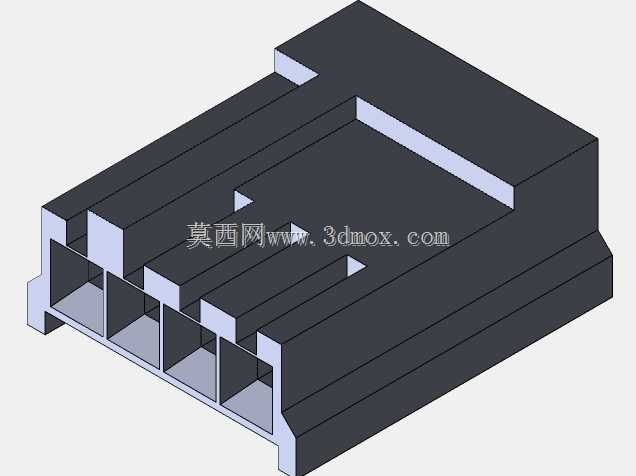

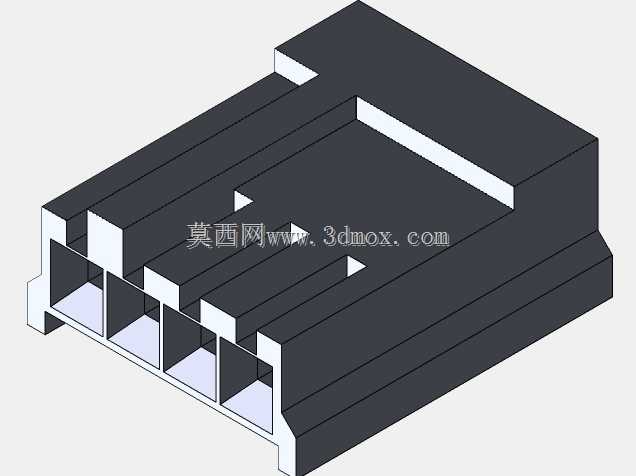

　　在早期计算机外设与低速通讯板卡的布线设计里，这类4Pin的Berg规格连接器是不少工程师接触板端互连的入门元件，最常见的应用场景就是3.5英寸软盘驱动器的供电与信号接驳，在部分老式工业通讯板卡、低速数据采集模块上，也能看到同规格连接器作为板载外接接口使用，承担小电流供电、低速开关量信号传输的功能。从结构设计上看，这款连接器采用塑壳直插式结构，主体为绝缘阻燃工程塑料注塑成型，壳体内部设置四个独立的端子腔室，相邻腔室之间有完整的隔筋分隔，既可以避免相邻端子在插合过程中出现偏斜短路，也能在端子压接、插装过程中起到导向定位的作用，每个腔室的内壁都设计有微小的倒扣卡槽，用来和金属端子上的倒刺结构配合，防止端子在反复插拔过程中从塑壳内部脱出，

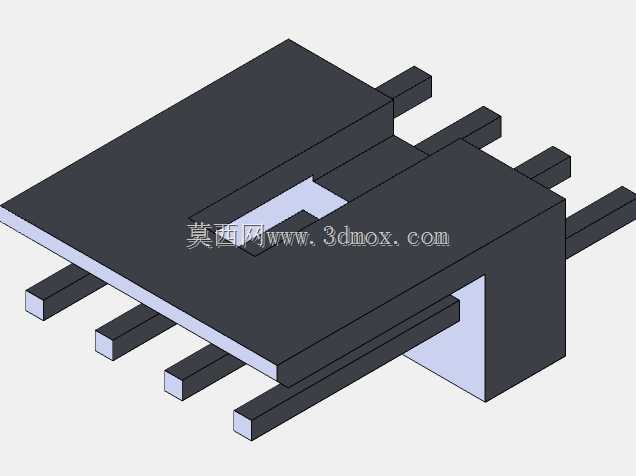

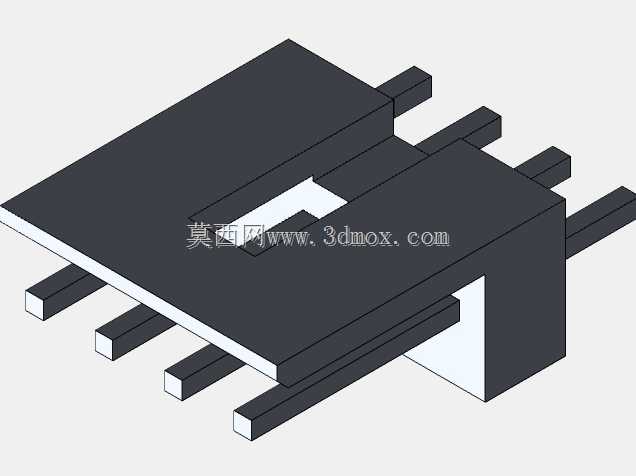

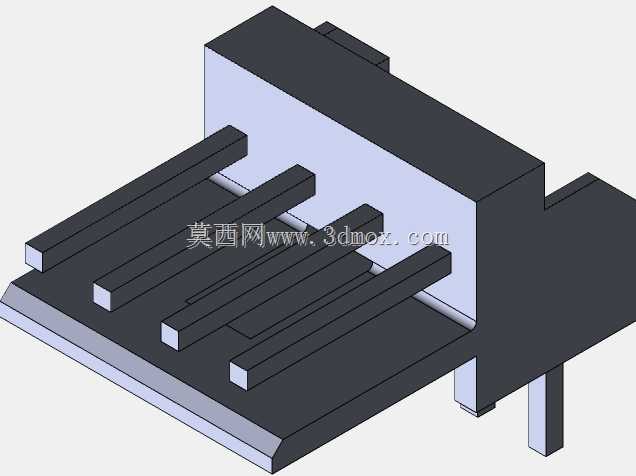

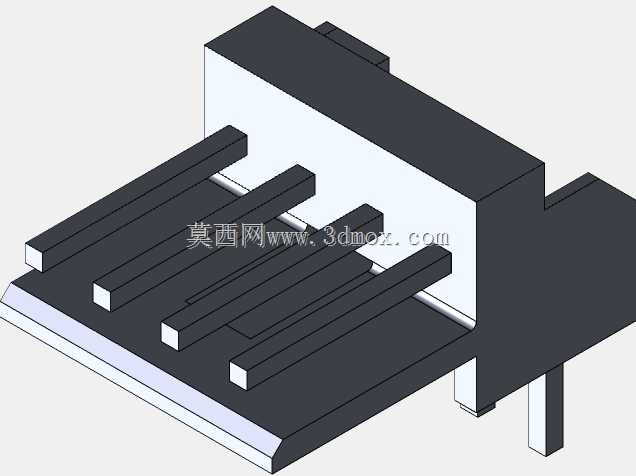

　　保证连接的机械可靠性。壳体的外侧设置有对称的导向凸台，与线端公头的对应凹槽匹配，插合时可以实现盲插对位，避免反插损坏端子，同时凸台与凹槽的配合也能抵消部分插拔过程中的侧向应力，减少端子受到的横向剪切力。从安装边界来看，这款连接器为直插PCB安装形式，底部的定位柱与PCB上对应的定位孔配合，过波峰焊时可以防止连接器在焊锡熔融状态下出现偏移，焊盘位置按照标准2.54mm间距排布，兼容常规的PCB制版工艺，不需要额外定制特殊焊盘规格，整体塑壳的高度控制在较低范围，不会占用板卡上方过多的堆叠空间，适合在板卡间距有限的紧凑机箱内部使用。在建模过程中，这类连接器的结构还原需要重点关注几个细节：首先是端子腔室的内部尺寸，必须和标准端子的尺寸匹配，

　　腔室的拔模斜度要符合注塑工艺的要求，一般设置在1°到1.5°之间，既方便注塑脱模，也不会影响端子的插装力度；其次是壳体外侧的防呆结构，凸台的尺寸公差需要控制在合理范围，既要保证插合顺畅，也要避免间隙过大导致连接松动；另外底部的焊脚伸出长度需要符合波峰焊的工艺要求，一般伸出PCB板面0.8mm到1.2mm，保证焊锡能够充分包裹焊脚，形成可靠的焊点。从实际使用的角度看，这类连接器的额定电流一般在3A每Pin左右，适合小功率供电与信号传输，不适合大电流负载的连接，在选型时需要注意匹配线端的端子规格，不同压接线径对应的端子型号存在差异，压接时需要保证端子与导线的压接强度，避免导线在拉扯过程中从端子处脱落。在板卡布局时，

　　这类连接器的周边需要预留足够的插拔操作空间，一般在连接器的插合方向预留至少15mm的操作空间，方便手工插拔线端插头，同时要避免在连接器周边布置过高的元器件，防止干涉插头的插合路径。很多新手工程师在建模这类连接器时容易忽略塑壳的圆角细节，实际上为了避免注塑过程中出现应力集中，同时减少插合过程中对操作人员手部的划伤，塑壳的所有外露棱边都做了R0.3到R0.5的圆角处理，内部腔室的棱边也做了微小的倒角，方便端子的顺利插入。另外这类连接器的塑壳表面一般会做细微的磨砂纹理处理，既可以提升外观质感，也能减少注塑过程中表面缩痕的影响，建模时如果需要做渲染表现，可以适当添加细微的凹凸纹理来还原真实的表面质感。在通讯设备的板卡设计中，这类小型连接器虽然结构简单，但作为信号与供电的互连节点，其结构可靠性直接影响整个设备的运行稳定性，设计时需要充分考虑插拔寿命、耐温性能、绝缘耐压等参数，对应的三维模型也需要准确还原所有的安装与配合尺寸，才能为后续的PCB布局、结构干涉检查提供准确的参考依据，避免在实际打样组装时出现安装不上、干涉周边元件的问题。
