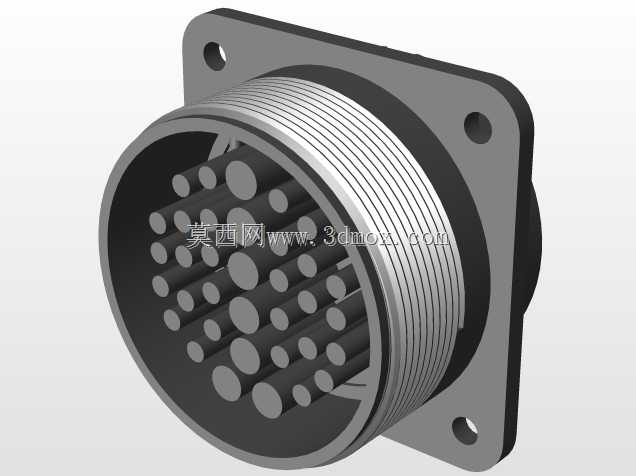

MS3102A32-7P军规圆形航空连接器

　　这款多芯圆形连接器属于MIL-5015军标连接器序列，是工业与军工领域应用极广的互连器件，日常选型中常被用于需要高可靠性电信号、动力传输的场景，比如户外重型设备的舱体接线、移动工程机械的车体线束对接、机载设备的信号通路连接、舰载设备的舱壁穿线连接，也会被用在工业自动化产线的重型模组供电与信号传输环节，能够耐受严苛的振动、冲击、温变环境，避免普通接插件在复杂工况下出现接触不良、插针松脱的问题。从结构设计来看，该连接器采用方形法兰盘安装形式，法兰上预留四个对称分布的安装通孔，安装时可通过螺栓直接固定在设备舱壁、面板或者安装支架上，安装边界清晰，法兰盘的平面度经过设计校核，安装后能够和安装面紧密贴合，

　　配合尾部的密封结构可以实现舱内外的走线隔离，部分应用场景下搭配密封垫圈还能达到防淋、防尘的防护效果。插合端采用标准的螺纹锁紧结构，对接时插针端与插孔端对准后，通过外圈的螺纹旋合实现锁紧，相比卡扣式连接，螺纹锁紧的抗振动能力更强，在持续颠簸、冲击的工况下不会出现意外松脱，螺纹的牙型经过优化，旋合过程顺滑无卡滞，同时具备足够的锁紧力，保证插针与插孔的接触压力稳定在设计区间内。接触件采用多芯混装排布，不同直径的插针分别对应动力回路与信号回路，大直径插针负责承载较高电流的动力传输，小直径插针负责传输控制信号、传感信号，排布时按照电流等级、信号类型做了分区设计，避免动力回路的电磁干扰影响弱信号传输的稳定性，插针与插孔的接触部位采用镀金处理，

　　降低接触电阻，提升长期通电的可靠性，同时具备一定的抗腐蚀能力，在潮湿、盐雾环境下也能保持稳定的接触性能。建模过程中严格遵循军标尺寸规范，对插合界面的配合尺寸做了公差校核，保证插针的伸出长度、插孔的收口尺寸、螺纹的配合公差、法兰安装孔的位置度都符合实际量产零件的尺寸要求，模型中还原了外壳的金属质感、绝缘安装板的结构细节、插针的排布特征，既可以用于设备布线时的干涉检查，也能作为安装面板开孔、固定孔位设计的参考依据，在做整机三维布线时，该模型可以直接调入装配体，匹配对应的线缆接头模型，完成整机线束的走向规划与固定点设计，避免实际装配时出现连接器与周边结构件干涉、安装空间不足的问题。从实际使用的角度来说，这类连接器的设计核心是可靠性优先，

　　所有结构细节都围绕复杂工况下的稳定连接展开，比如外壳采用高强度金属材质，具备足够的机械强度，能够承受意外的磕碰、挤压而不发生形变，保护内部的接触件不受损伤；绝缘安装板采用耐温、耐老化的绝缘材料，将不同电位的接触件可靠隔离，避免出现爬电、击穿的问题；插针与绝缘体的配合采用过盈压装结构，保证在反复插拔、受力拉扯时插针不会出现后退、移位的情况，维持接触位置的稳定。在设备选型阶段，这类连接器的安装尺寸、插合尺寸是结构设计必须确认的参数，三维模型的存在可以让设计人员在方案阶段就完成安装空间的预留、对接端的匹配设计，不需要等到拿到实物样品再调整结构，大幅缩短设计迭代的周期，也能提前规避安装干涉、对接距离不足等常见的设计问题。
