法兰安装N型射频同轴连接器结构

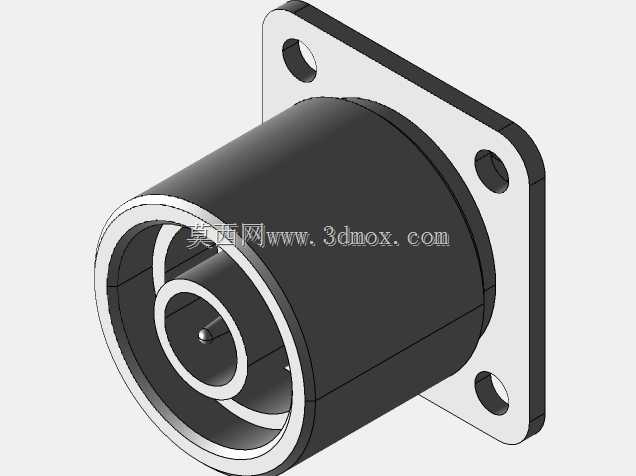

　　在射频通讯传输链路的硬件搭建环节，法兰盘安装式N型同轴连接器是高频信号传输场景里应用极为广泛的互联部件，这类连接器常被用在通讯基站射频前端、测试测量仪器端口、工业射频设备的信号引出端，承担着射频信号低损耗传输、设备内外电路可靠互联的核心作用。不同于螺纹直连式的N型接头，这款带方形法兰安装结构的连接器，是专门为需要在设备壳体面板上做固定安装的场景设计的，安装时只需将连接器的插接端从设备壳体外侧穿入预留的安装孔，法兰盘贴合在壳体外壁，通过三个法兰孔穿入紧固螺丝即可完成机械固定，安装后的结构抗振动性能远优于卡扣式连接器，能够在户外通讯设备、车载射频终端这类存在持续振动的工况下保持稳定的机械连接与电气接触。从结构设计逻辑来看，这款连接器采用了典型的N型接头同轴结构，内部中心接触件为插针结构，外层为阶梯状的金属屏蔽壳体，中间填充绝缘支撑介质，保证内导体与外导体之间的同轴度，同时维持50欧姆的标准特性阻抗，适配绝大多数射频传输系统的阻抗匹配要求，减少信号传输过程中的反射损耗。法兰盘的三个安装孔呈三角分布，相比两孔安装结构拥有更好的抗扭转性能，安装完成后不会因为外接电缆的拉扯、扭转出现连接器松动偏转的问题，法兰盘与连接器主体采用一体化加工结构，避免了装配式法兰存在的装配间隙，提升了屏蔽壳体的连续性，能够有效降低外部电磁信号对内部传输射频信号的干扰，同时也减少了内部信号向外辐射造成的泄漏。在实际选型应用中，这类连接器的安装边界需要重点关注，

　　法兰盘的外形尺寸决定了设备面板上需要预留的安装空间，三个安装孔的中心距需要与面板上的打孔位置严格匹配，连接器穿入壳体部分的筒体长度需要适配设备壳体的壁厚，避免筒体过长顶到内部电路结构，或是过短导致插接深度不足影响连接可靠性。连接器的接口端遵循标准N型公头接口尺寸规范，能够与所有标准N型母头连接器实现互配，无需额外做转接处理，内部中心插针的伸出长度、外导体的插接深度都严格遵循射频连接器的相关尺寸标准，保证互配时的接触压力处于合理区间，既不会因为接触压力过大导致插针磨损加速，也不会因为压力过小导致接触电阻升高影响信号传输质量。在结构细节处理上，连接器外导体的筒体部分做了阶梯变径设计，靠近法兰盘的位置直径更大，既提升了整体结构的机械强度，

　　也为内部绝缘介质的固定提供了限位台阶，避免绝缘介质在多次插拔过程中出现轴向窜动，导致内导体位置偏移影响阻抗一致性。法兰盘的安装孔做了沉孔设计吗？不，从结构来看是通孔设计，安装时螺丝从外侧穿入，在设备壳体内部用螺母锁紧，这种安装方式能够让法兰盘与设备壳体外壁紧密贴合，保证接地连续性，让连接器的外导体与设备壳体实现可靠的电气连接，提升整体的电磁屏蔽性能。在实际工程应用中，这类连接器常被用来连接半刚性射频电缆、柔性射频同轴电缆，传输频率最高可以到11GHz，能够满足绝大多数民用通讯、工业射频设备的信号传输需求，相比SMA型连接器，N型连接器的结构强度更高，耐插拔次数更多，能够承受更大的功率传输，适合在需要频繁插拔测试的仪器端口、

　　长期暴露在户外的基站设备端口使用。设计这类连接器的三维结构时，需要重点保证内导体、绝缘介质、外导体三者的同轴度，同轴度误差过大会直接导致特性阻抗偏离标准值，增大信号的驻波比，影响传输性能；同时法兰盘的安装面与连接器轴线的垂直度也需要严格控制，垂直度超差会导致安装后连接器轴线偏斜，与对接接头连接时出现别劲的情况，长期使用会加速接触件的磨损，甚至导致接触件变形失效。另外，连接器外导体的表面通常会做镀镍或是三元合金镀层处理，提升防腐蚀性能与导电性能，在三维建模时需要预留出镀层的厚度余量，避免加工后尺寸超出公差范围。对于设备结构设计人员来说，选用这款连接器时，除了关注接口本身的尺寸，还需要考虑外接电缆的弯曲半径，在连接器尾部预留足够的线缆走线空间，避免电缆过度弯曲导致信号传输性能下降，同时也要考虑插拔操作时的手部操作空间，保证操作人员能够顺利完成接头的连接与拆卸，不会被周边的其他结构件干涉。
