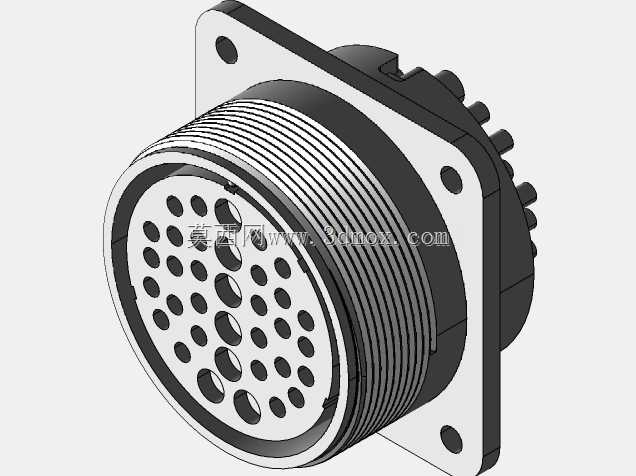

这款符合MIL-DTL-5015规范的法兰安装式多芯连接器,是军工、工业通讯、重型机电设备里常用的互连部件,日常选型时经常会碰到这类需要面板固定的插座场景,比如机载设备舱的壁板走线、地面测试机柜的面板接口、重型工程机械的电控舱分线部位,都需要这类带安装法兰的插座来实现线缆与设备本体的可靠连接,避免线缆拉扯导致的接触失效。从结构设计来看,这款连接器采用方形法兰安装形式,法兰上预留四个对称的安装通孔,安装时可以从设备面板外侧穿入螺钉,从内侧锁紧固定,安装孔位的间距经过标准化匹配,适配常规军标连接器的开孔尺寸,面板开孔只需要按照法兰外轮廓预留对应尺寸的圆形过孔,再匹配四个安装孔的位置即可完成安装定位,不需要额外做复杂的沉台或者异形加工,
现场装配的适配性很强。接触件部分采用37芯的排布方式,接触件按照不同直径区分功率回路与信号回路,大直径接触件负责电源类的大电流传输,小直径接触件负责控制信号、传感信号的传输,同一连接器内可以同时实现动力与信号的集成传输,减少设备面板上的接口数量,优化舱内走线布局。连接器的外壳采用金属壳体设计,外圆部分加工有标准的连接螺纹,用来和配套的插头实现螺纹锁紧,连接后可以实现可靠的抗振动、抗冲击性能,满足机载、车载这类高振动工况的使用要求,壳体表面的处理工艺适配工业与军工环境的防腐蚀要求,在湿热、盐雾环境下也能保证壳体的导电连续性与防护性能。建模过程中需要重点关注几个关键尺寸的匹配:首先是法兰盘的厚度与安装孔的位置度,
安装孔的位置度公差直接影响现场安装是否能顺利对位,建模时需要严格按照标准规范设定孔位的对称度,避免出现安装干涉;其次是接触件的安装孔位排布,不同直径的接触件孔位需要严格对应标准里的孔位坐标,保证和插头端的插针可以顺利对插,不会出现插针弯折、接触不良的问题;另外壳体上的连接螺纹需要匹配标准的螺纹公差,螺纹的大径、小径、螺距都要符合军标螺纹的规范,保证和配套插头旋合时的顺畅度,同时锁紧后不会出现松脱。在实际设备应用中,这类连接器通常会搭配尾部的线缆附件使用,尾部可以安装线缆夹或者密封护套,实现线缆出线端的应力释放与密封防护,避免线缆弯折处出现断线,同时提升连接器尾部的防护等级。设计选型时需要注意,
这类法兰插座的安装方向可以根据设备内部走线的空间调整,法兰盘的四个安装孔是对称设计,支持90度旋转安装,适配不同方向的走线需求。接触件的端接形式通常采用焊接或者压接,压接式接触件可以方便后期维护更换,焊接式接触件的接触可靠性更高,适合长期固定使用的场景。建模时还要考虑连接器的绝缘安装板结构,绝缘板将各个接触件之间实现电气隔离,绝缘板和金属壳体之间采用卡槽固定,保证在振动环境下绝缘板不会出现窜动,避免接触件之间的短路风险。壳体前端的密封槽结构用来安装密封圈,当插头和插座锁紧后,密封圈被压缩,实现插合面的密封防护,达到对应的IP防护等级,满足户外或者恶劣环境下的使用要求。对于结构设计人员来说,在做设备面板布局时,需要预留足够的连接器安装空间,不仅要考虑插座本身的法兰尺寸,还要预留插头旋合时的操作空间,以及尾部线缆弯曲的半径空间,避免出现装配时工具无法操作、线缆弯曲半径过小导致的线缆损伤问题。这类连接器的接触件载流量需要根据线规匹配,不同直径的接触件对应不同的额定电流,选型时需要核算每个回路的电流大小,避免出现载流量不足导致的接触件过热问题。同时多芯排布时要注意高压回路和信号回路的间距,按照电气间隙要求预留足够的爬电距离,避免高压回路对信号回路造成干扰。
