24000升立式不锈钢储料筒仓罐体结构

　　该款立式储料罐体主要面向粉体、颗粒状散料的中转仓储场景，常见于食品加工、精细化工、塑料改性、粮食储运等生产环节，作为生产线前端的原料缓存单元或是成品暂存容器使用，可衔接气力输送、螺旋上料等多种进料方式，下部可搭配振动卸料、旋转阀卸料机构实现稳定出料，避免散料架桥、堵料等常见仓储问题。罐体整体采用立式圆筒形结构设计，相比方形储仓具备更优的受力特性，内部无应力集中死角，散料依靠自重即可实现顺畅流动，减少物料残留，适配易吸潮、易结块物料的短期存储需求。

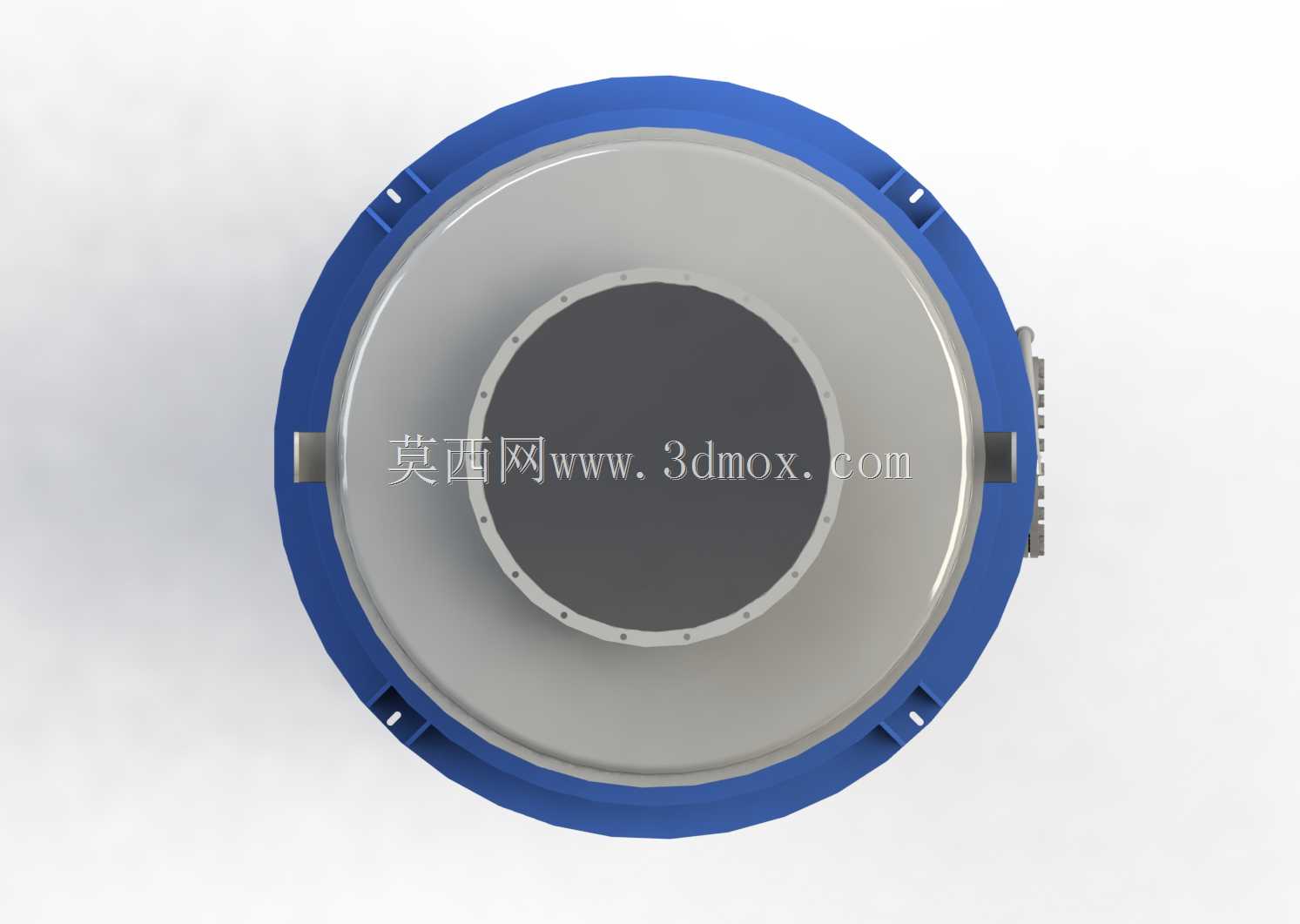

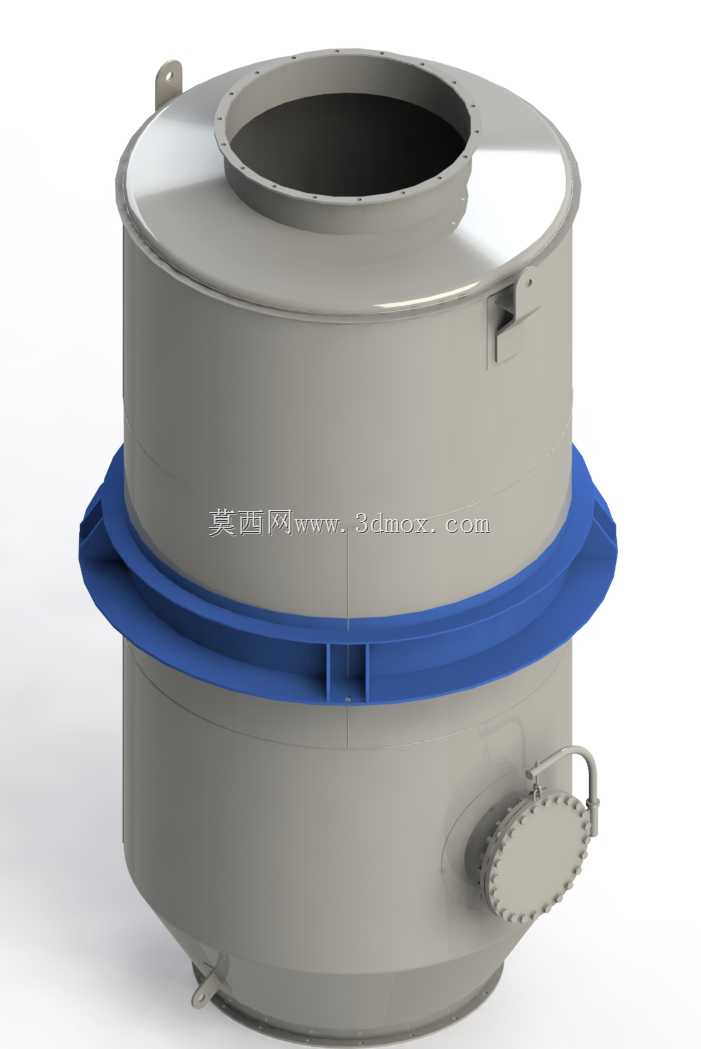

　　从结构设计逻辑来看，罐体中部设置的环形加强箍是核心受力构件，用于抵消满料状态下筒壁承受的侧向静压力，避免薄壁筒体出现鼓胀变形，加强箍采用折弯型钢与筒壁满焊连接，焊接位置做圆弧过渡处理，减少应力集中点，同时该加强箍也可作为罐体安装时的承重支撑位，可直接搭设在车间钢结构平台的预留开孔处，无需额外制作复杂的安装支架，大幅降低现场安装的施工难度与成本。罐体顶部设置大直径法兰进料口，可匹配人孔、进料管道、除尘排风管道等多种外接部件，法兰面采用机加工平面，密封槽预留标准尺寸，可适配橡胶、四氟等多种材质密封垫，满足不同物料的密封防尘要求。

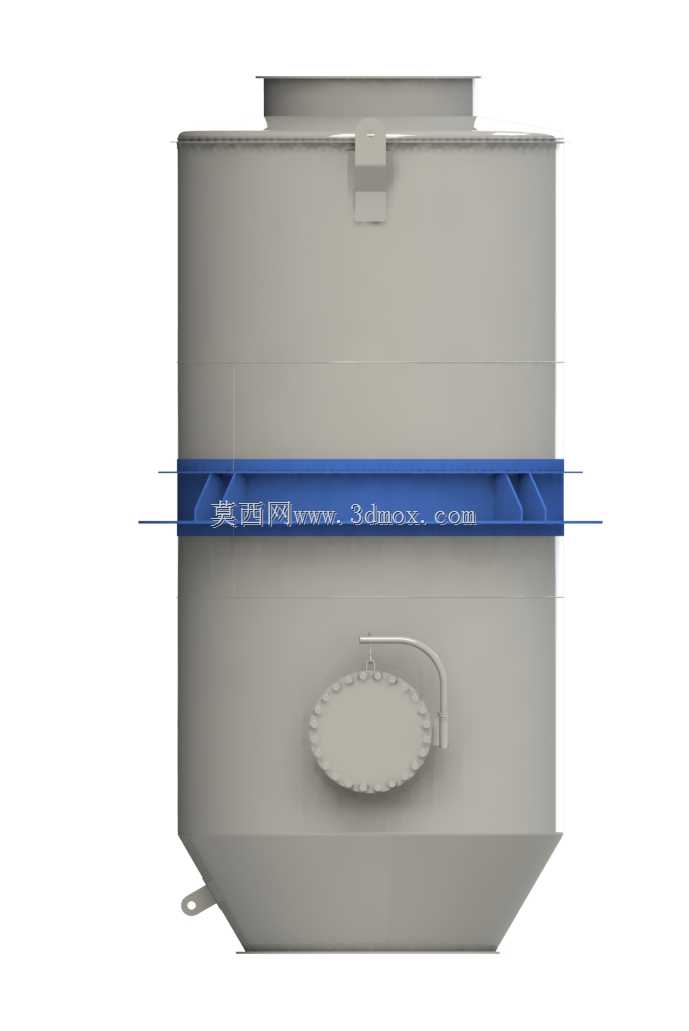

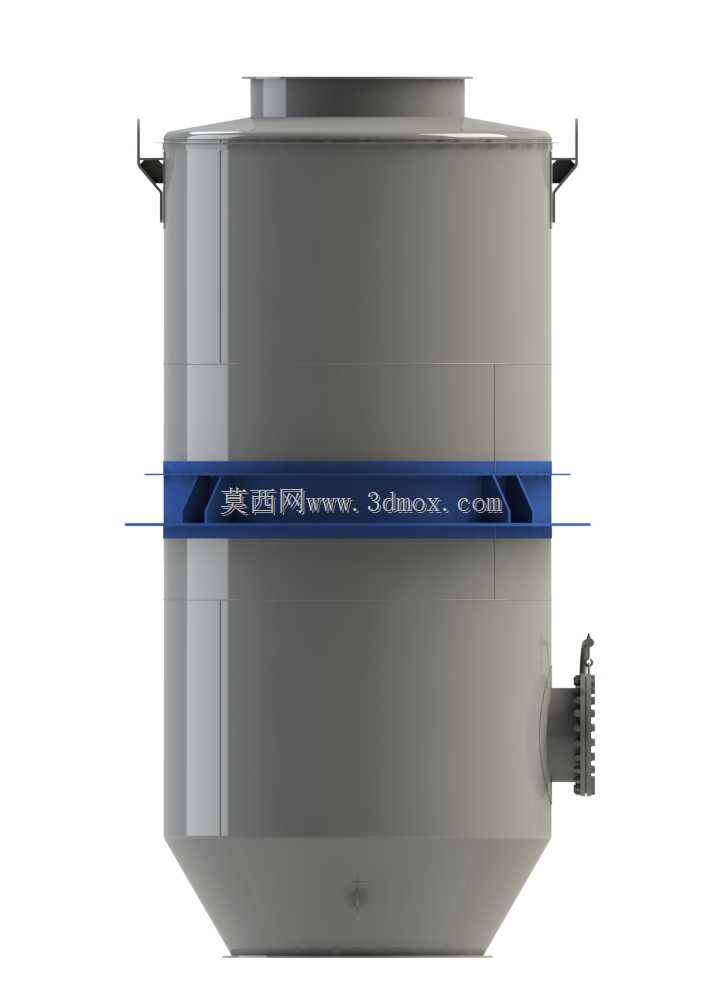

　　罐体下部侧面设置椭圆形快开人孔，人孔采用带铰链的压盖结构，搭配快开锁紧机构，无需额外工具即可开启，方便运维人员进入罐体内部进行定期清理、检修作业，人孔盖与罐体之间采用快压螺栓锁紧，密封性能可靠，可避免粉料泄漏。罐体底部设置三个均布的支脚，支脚与下封头采用焊接连接，支脚底板预留地脚螺栓孔，可直接固定在地面基础上，也可根据安装需求搭配称重模块，实现储料量的实时计量。

　　尺寸设计上，筒体内径2500mm，筒体总高度4500mm，筒体壁厚选用4mm的SUS304不锈钢板材，板材表面做拉丝钝化处理，具备良好的耐腐蚀性能，可适配大多数弱腐蚀性散料的存储需求，内外壁焊缝做打磨抛光处理，粗糙度满足食品级卫生要求，避免物料挂壁。安装边界方面，罐体最大外径为2700mm（含中部加强箍宽度），顶部进料口法兰直径1200mm，下部人孔中心距地面高度为800mm，符合人体工程学操作高度，支脚安装孔中心圆直径为2200mm，现场做基础时可直接参照该尺寸预留地脚螺栓位置，无需二次测绘。

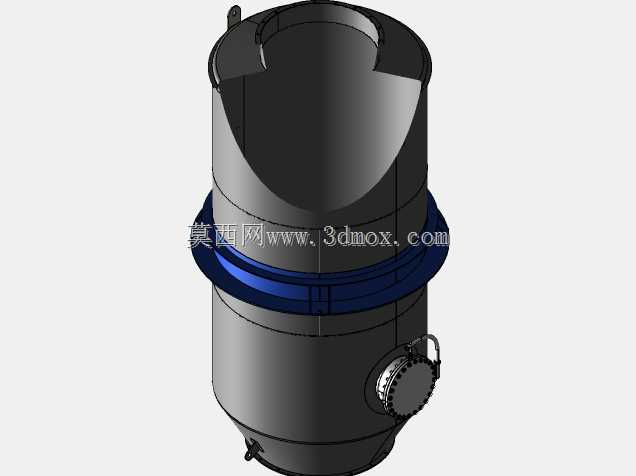

　　建模过程中对所有焊接位置做了贴合实际生产的焊缝特征处理，法兰螺栓孔采用圆周均布的标准阵列，所有转角位置均做了合理的圆角过渡，避免建模过程中出现尖锐直角，既符合实际加工工艺要求，也方便后续做有限元受力分析时的网格划分。罐体的壁厚、加强箍的截面尺寸均经过满料载荷下的刚度校核，满料状态下筒壁最大变形量控制在壁厚的1/1000以内，满足长期满载使用的结构强度要求，不会出现永久性变形。针对不同物料的存储需求，该结构也可做针对性调整，比如存储磨琢性较强的物料时，可在筒体内壁加装耐磨衬板，存储易燃易爆物料时可在罐体设置静电接地端子与防爆呼吸阀，结构具备较强的拓展适配性。
