SSR-75DA单相固态继电器结构模型

　　在工业电控系统的直流控交流回路里，这类75A额定载流的固态继电器是替代传统电磁继电器的核心功率切换器件，常被布置在加热温控回路、电机软启动旁路、照明调光模组、自动化产线的通断控制单元中，相比机械式触点继电器，它没有机械动作结构，切换过程无电弧烧蚀、无触点弹跳，适配高频通断的工况需求，在注塑机料筒温控、包装机热封辊供电、恒温试验箱功率切换这类需要频繁通断的场景里，能大幅降低器件更换维护的频次。

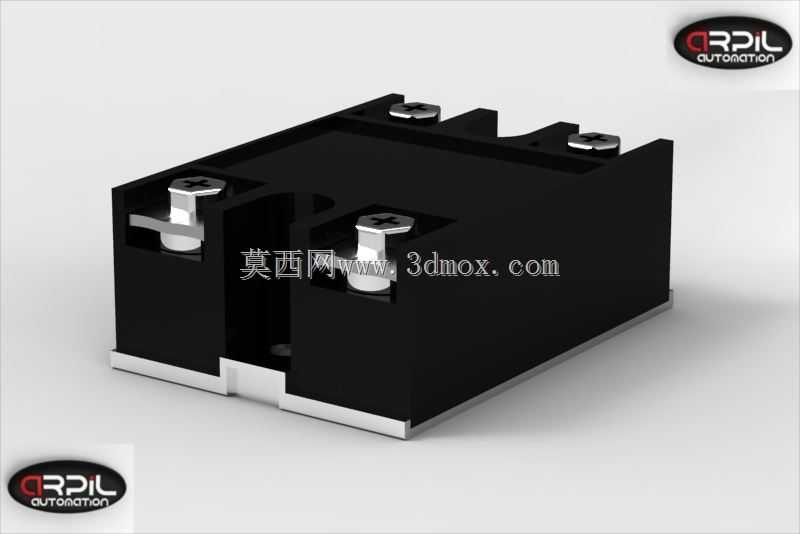

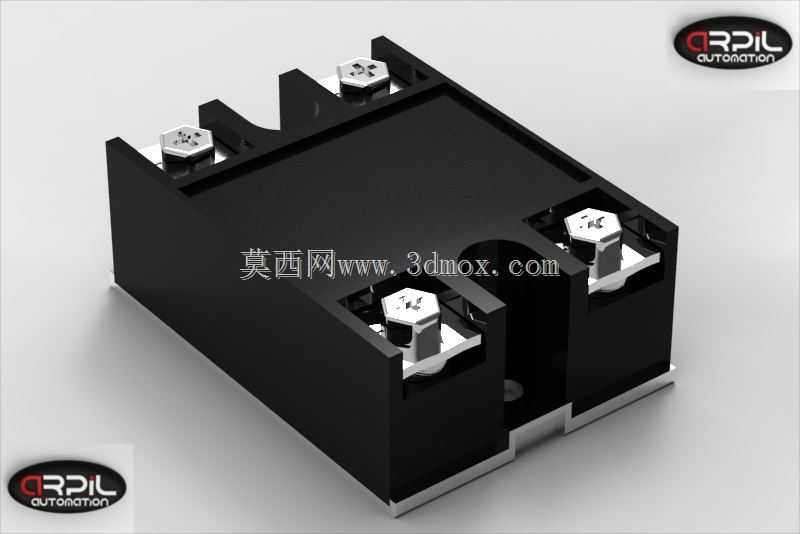

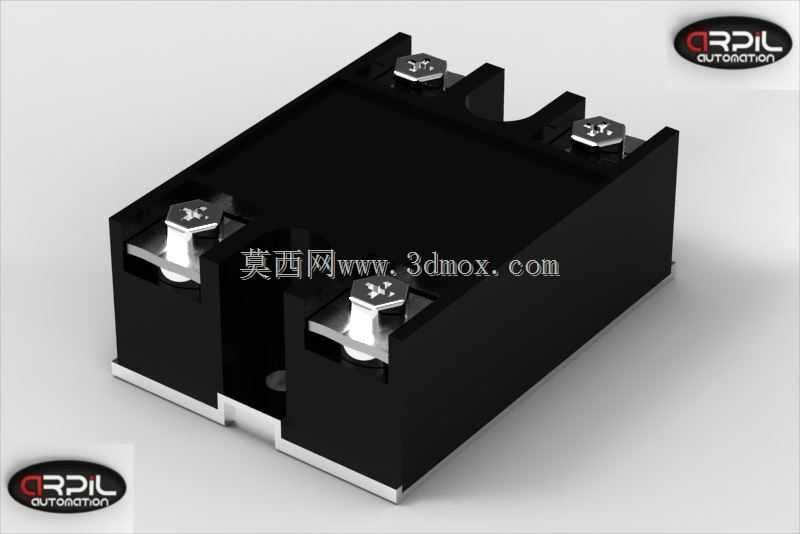

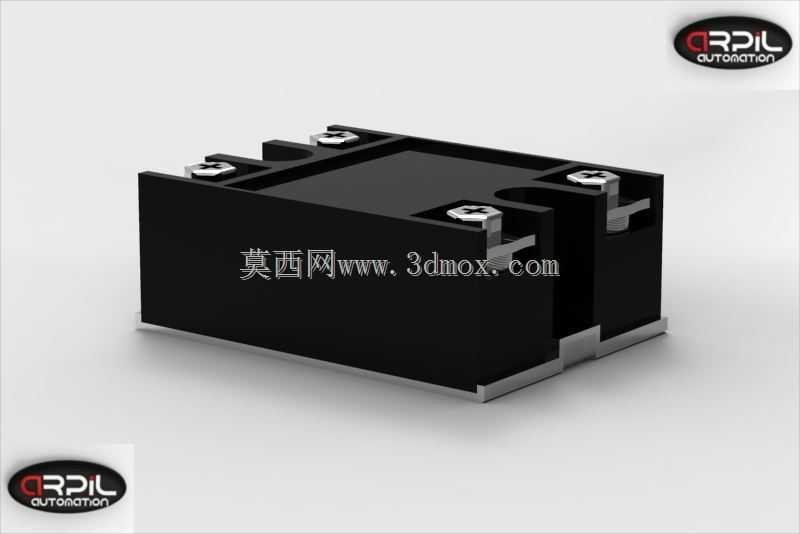

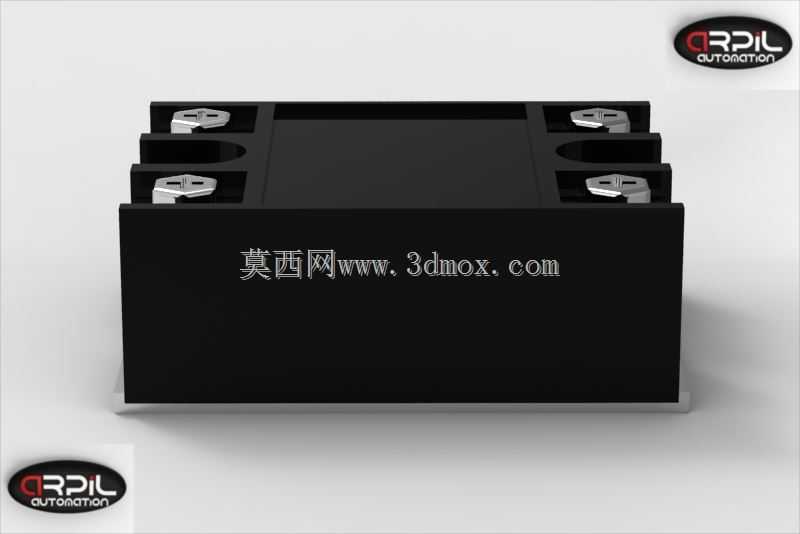

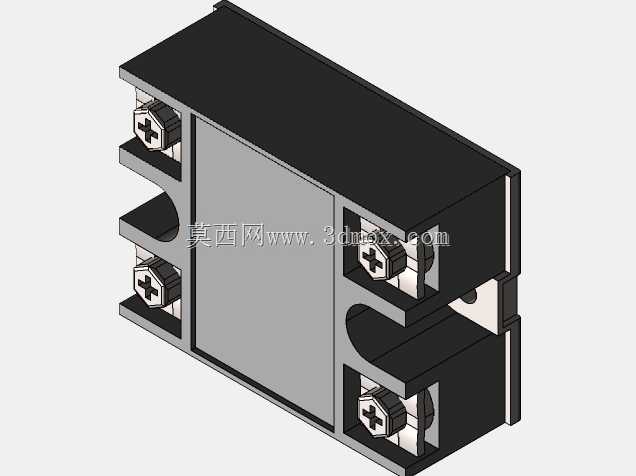

　　从结构设计来看，这个模型完整还原了器件的实体装配特征：主体采用阻燃PBT材质的黑色塑封外壳，外壳侧边预留的散热安装基面是设计时需要重点关注的边界——75A规格的固态继电器在满负载导通时，内部晶闸管的结温会快速上升，必须匹配对应热阻的铝制散热片安装，模型里还原了外壳底部的平整安装面，以及四个主接线端子的六角锁紧结构，输入端与输出端的端子做了物理分隔，避免高压侧与低压控制侧的爬电距离不足引发绝缘故障，端子的内螺纹规格适配常规的M4压线螺丝，能匹配6-16平方的多股铜芯接线，满足75A持续载流的接线压接要求。

　　建模过程中对安装边界的还原做了细节处理：器件整体的安装孔位间距、端子突出外壳的高度、塑壳本体的倒角与拔模斜度都按照实物尺寸复刻，外壳上的端子标识区域做了凹陷处理，对应实物上的丝印标识位置，方便布线时区分输入控制端与交流输出端。输入端采用直流3-32V的宽电压触发设计，控制回路与主功率回路之间通过光耦实现电气隔离，隔离耐压能达到2500V以上，避免主回路的高压串入控制侧损坏PLC或者单片机控制单元，模型里还原了内部灌封层的外部轮廓，实际生产中器件内部的晶闸管、触发电路板、光耦元件都会用导热环氧树脂灌封，既提升内部元件的散热效率，也能增强器件的抗震、防潮性能，适配多粉尘、高湿度的工业现场环境。

　　在设备选型做布局设计时，这个模型能直接导入电控柜的装配文件中，核对与周边断路器、交流接触器、接线端子排的安全间隙，尤其是高压输出端子与相邻低压器件的间距需要满足低压电控设备的安规要求，避免布线时出现绝缘距离不足的问题。器件的顶部没有突出的操作部件，相比电磁继电器没有动作衔铁的活动空间需求，安装时可以更紧凑地排布在DIN导轨附近的安装板上，不过需要注意散热基面必须与散热片完全贴合，中间涂抹导热硅脂降低接触热阻，模型里还原了散热基面的平面度特征，没有做多余的加强筋凸起，保证安装时能完全贴合散热片表面。

　　这类固态继电器的导通压降通常在1.5V左右，满负载工作时自身功耗在100W上下，所以设计选型时不能忽略散热风道的预留，在电控柜内布置时要尽量避开其他发热量大的器件，比如可控硅调压器、制动电阻这类热源，防止环境温度过高导致器件降额运行。模型里的接线端子朝向统一，方便布线时从正面或者侧面进线，端子的六角螺母嵌在塑壳的定位槽内，拧螺丝时螺母不会跟转，这个细节在建模时也做了还原，能直观体现实际装配时的压线操作空间，避免设计时端子与周边线槽或者走线的干涉。

　　从结构可靠性角度看，塑壳的边角做了R2的圆角处理，避免安装时划伤操作人员或者线缆绝缘层，外壳的卡扣结构与内部底板紧密扣合，配合灌封层的填充，能承受一定的机械振动，适配移动设备、车载电控系统这类有振动冲击的安装场景。模型没有做过度的简化，端子的金属光泽、塑壳的哑光磨砂质感都对应实物的表面处理特征，导入渲染场景做设备说明书配图或者方案展示时，能直观呈现器件的实际外观，不需要额外做外观细节的调整。
