移动式农用秸秆铡切粉碎设备结构设计

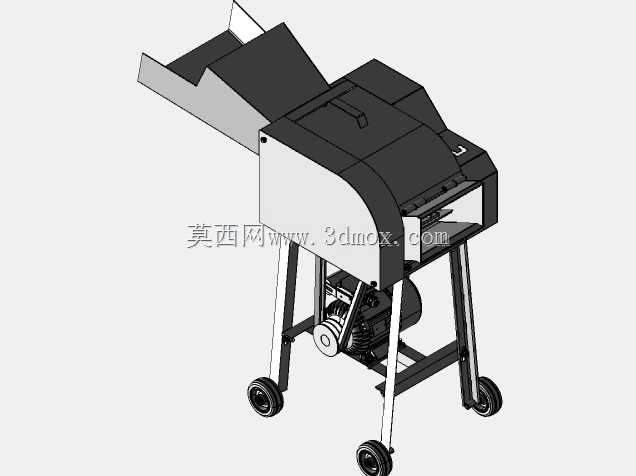

　　这款铡切设备的三维结构设计，核心面向农牧养殖、秸秆资源化处理的一线作业场景，在中小型养殖户、村级秸秆收储点的日常作业中，这类设备承担着将玉米秸秆、稻秆、麦秆等作物茎秆铡切为规定长度段料的功能，处理后的物料可直接作为畜禽粗饲料、青贮原料，或是生物质燃料、有机肥堆肥的基料，能大幅降低长茎秆物料的存储、转运成本。从结构布局来看，整机采用倾斜式喂料槽搭配卧式切割腔的排布，喂料槽向上倾斜延伸的设计，既可以避免作业过程中待切物料从进料端滑落，也能适配人工整捆喂料、散料连续喂料两种作业模式，喂料槽末端设置的压料结构可将进入切割腔的茎秆压实，避免物料蓬松导致切割长度不均、卡料的问题。切割腔体作为核心作业单元，内部设置动刀与定刀配合的剪切结构，

　　动刀随主轴高速回转时，与固定在腔体壁的定刀形成连续剪切副，相比纯锤片式粉碎结构，这种剪切式结构处理韧性秸秆时的能耗更低，切段长度一致性更好，可通过调整动刀数量、定刀间隙来适配不同的切段长度需求，满足饲喂不同畜禽、不同资源化利用场景的物料尺寸要求。设备的动力单元布置在切割腔体下方的机架空间内，电机输出端通过带轮传动将动力传递给切割主轴，带传动的结构可在喂入硬物出现过载时通过皮带打滑保护核心传动部件，避免主轴、刀组受冲击变形，同时带传动的结构维护难度低，仅需定期调整皮带张紧度即可满足长期作业需求。机架部分采用方管焊接成型的框架结构，底部设置三个带刹车的脚轮，其中两个脚轮布置在电机侧的机架两端，单个脚轮布置在喂料槽侧的机架中部，

　　这种三点支撑的轮组布局既保证了设备移动时的转向灵活性，作业时踩下脚轮刹车即可固定设备位置，无需额外打地脚螺栓固定，适配农村散户场地不平整、需要频繁转场作业的使用需求。出料端设置在切割腔体朝向喂料槽对侧的下方，切割完成的段料在离心力作用下直接从出料口排出，可直接对接收集袋、小型输送装置，避免出料堵塞。整机的外壳覆盖件采用薄钢板折弯成型，覆盖在传动部件、切割腔体的外侧，既可以避免作业过程中碎屑飞溅造成安全隐患，也能阻挡灰尘进入传动轴承部位，延长部件使用寿命，外壳顶部设置的提手结构方便检修时掀开覆盖件，快速检查刀组磨损情况、清理腔体内残留的物料。从安装边界来看，整机的占地尺寸适配小型院落、棚舍内的作业空间，

　　喂料槽的高度匹配人工站立喂料的操作高度，无需额外搭建操作平台，出料口的高度适配常用的收集容器高度，作业时无需额外垫高设备。设计过程中针对农村作业场景的维护需求，所有轴承座均采用外置式安装，更换轴承、加注润滑脂时无需完全拆解机架，刀组的固定螺栓采用标准件，磨损后可快速更换配件，降低设备的全生命周期使用成本。
