商用台式甘蔗榨汁加工设备结构设计

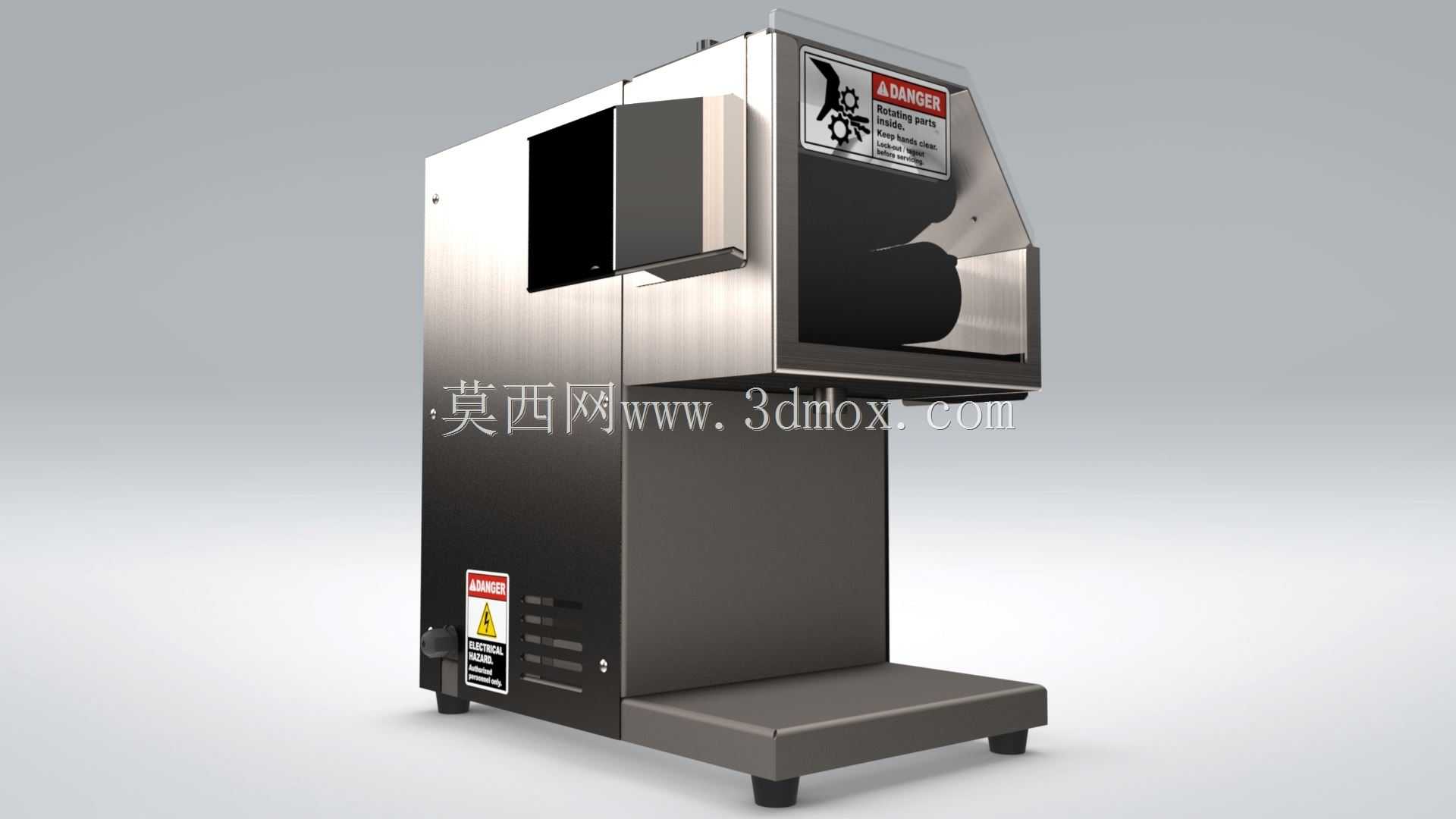

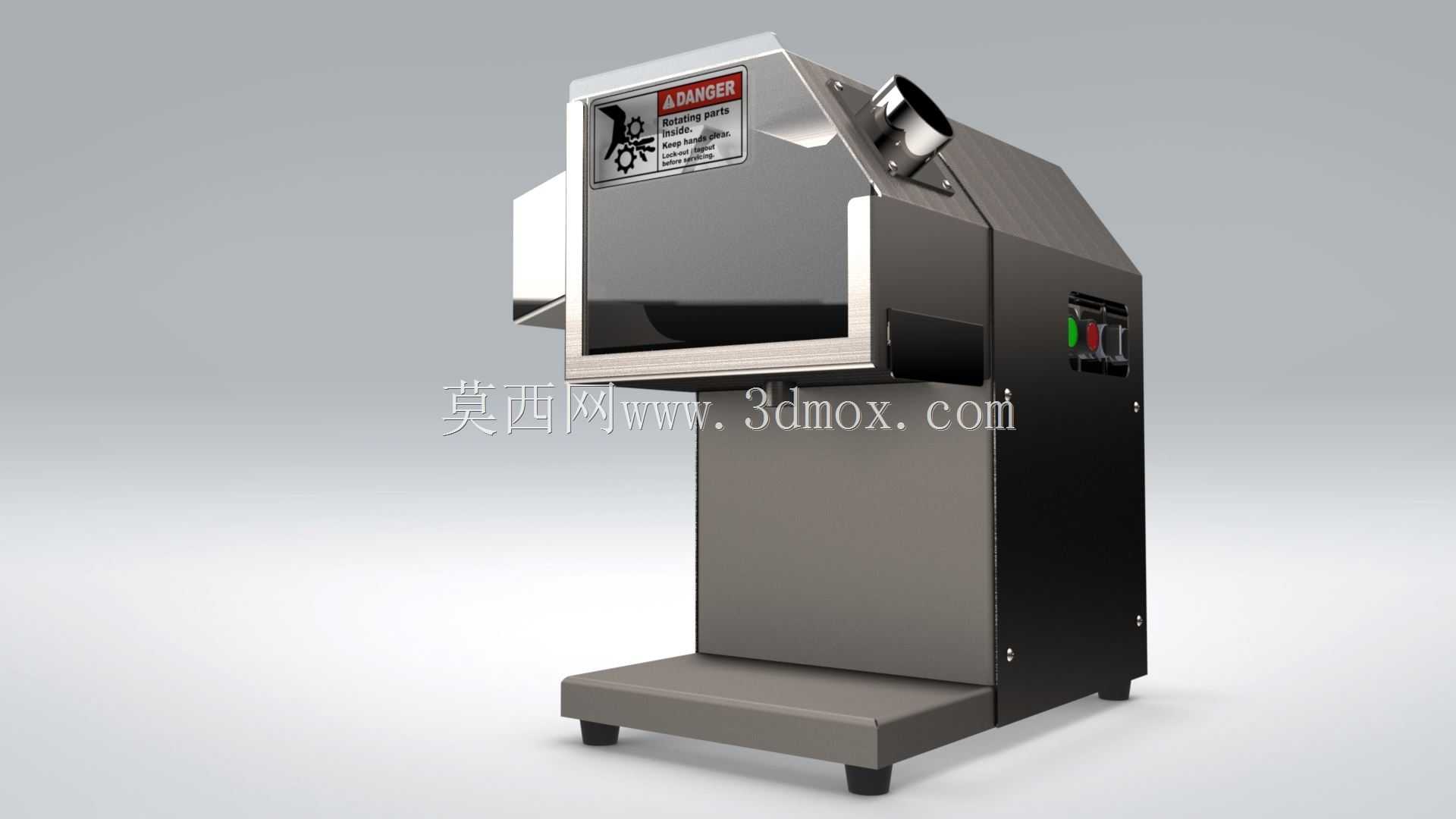

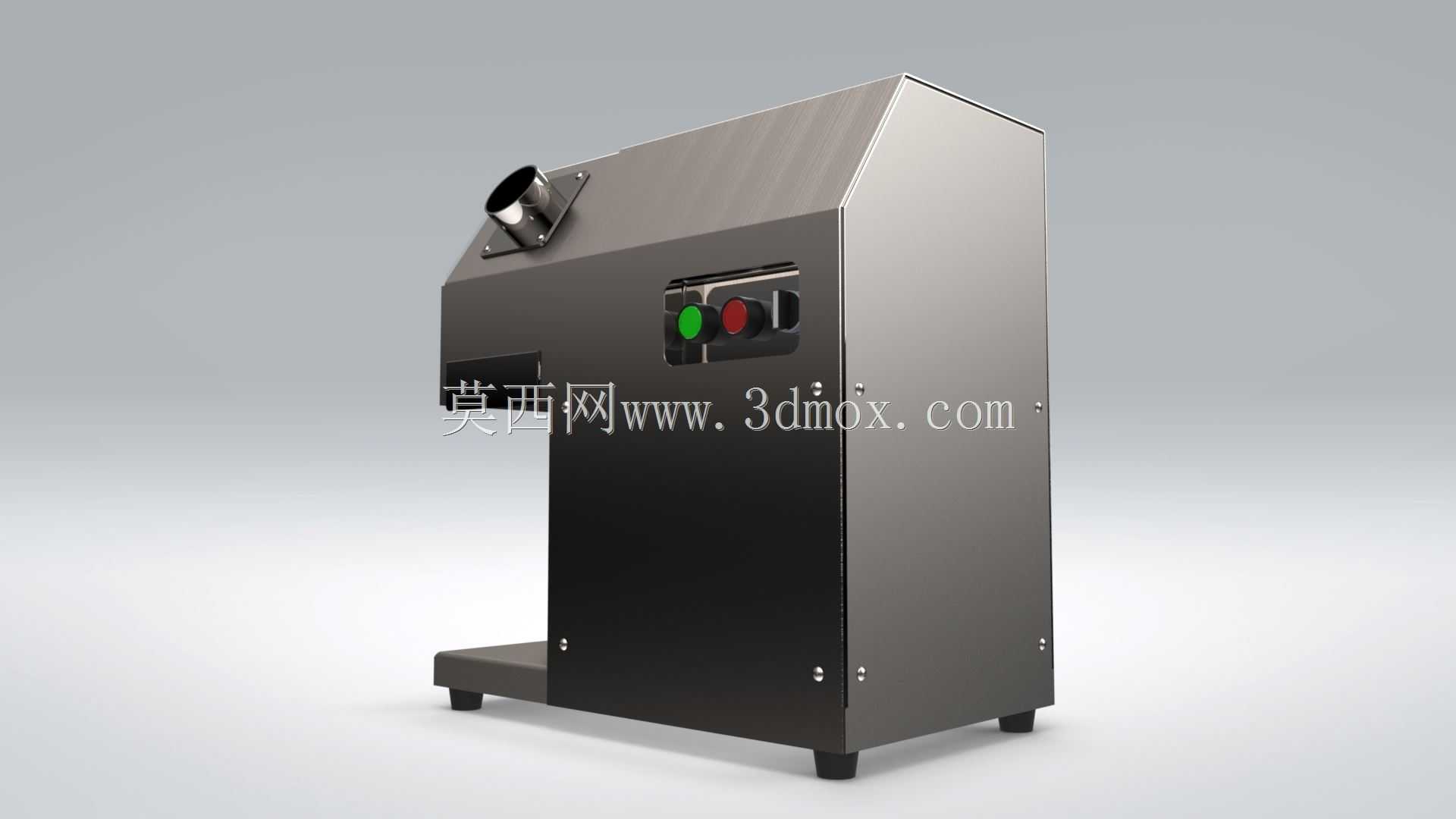

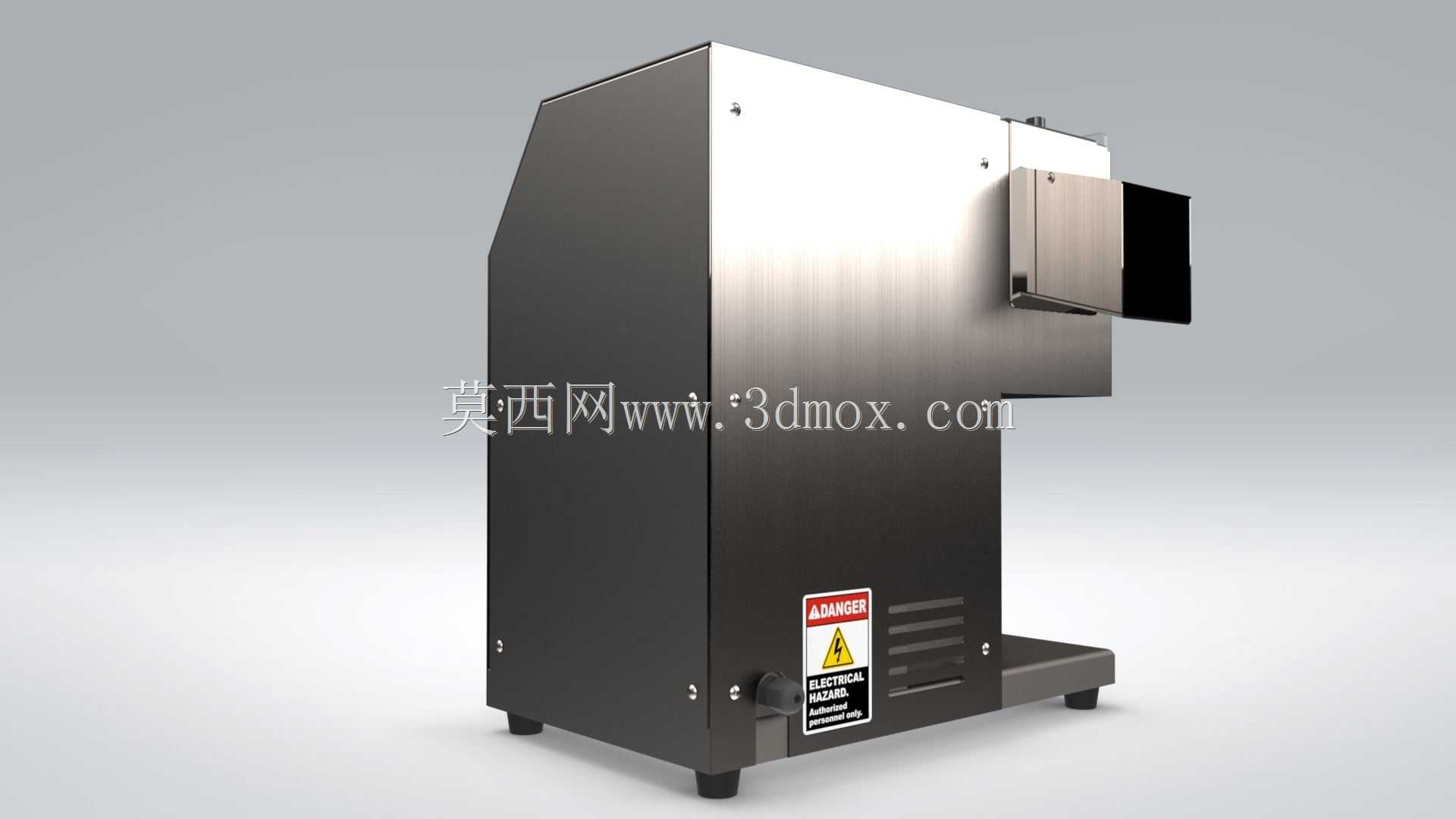

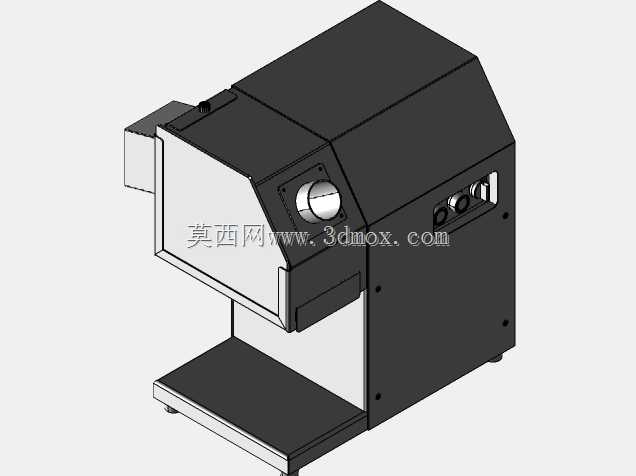

　　该设备定位为临街饮品门店、农贸现榨摊位的鲜蔗加工场景，核心用途是完成甘蔗段的进料、压榨、出汁全流程作业，替代传统手动压榨的低效操作，适配现制鲜饮的即时出餐需求。从结构设计逻辑来看，整体采用立式台式布局，上部为压榨执行腔体，下部为集成式机架与接汁平台，整机重心落在下部支撑区域，四个可调式橡胶脚座可适配不同平整度的操作台面，避免作业过程中因压榨反力出现滑移或晃动。压榨腔体采用斜向导料槽设计，进料口朝向操作人员一侧倾斜15度，无需操作人员过度抬臂即可完成甘蔗段喂入，出料端的蔗渣出口朝向腔体侧下方，可直接对接外置蔗渣收集桶，避免蔗渣堆积在操作台面。机身外壳采用拉丝不锈钢板材折弯焊接成型，所有外露接缝处做圆弧过渡处理，无清洁死角，

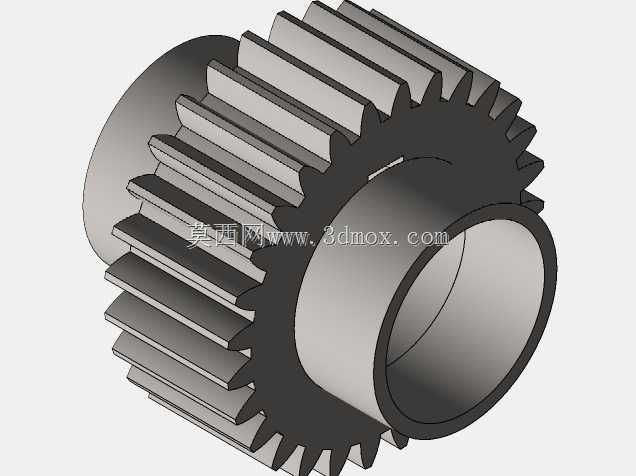

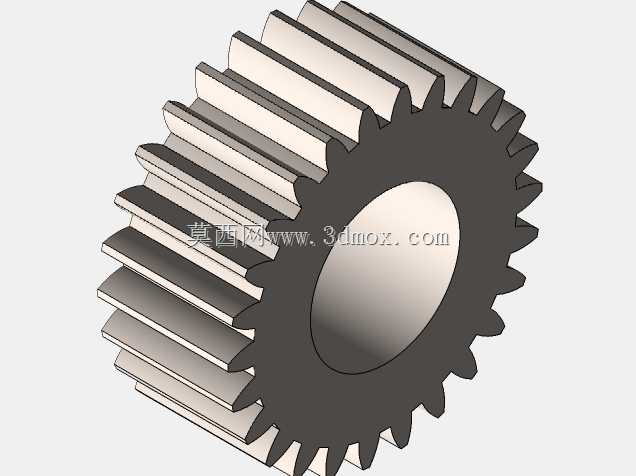

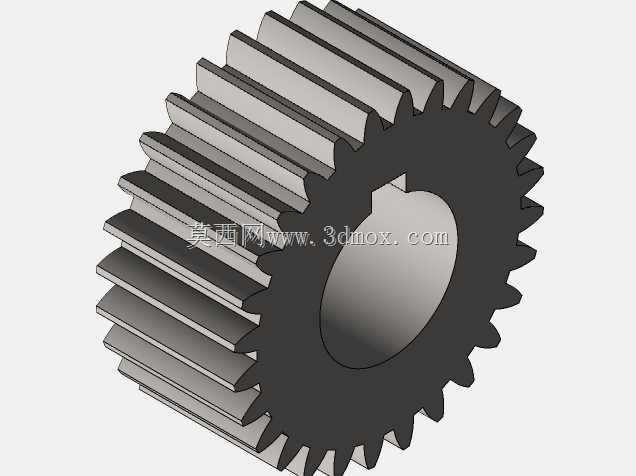

　　符合食品接触类设备的卫生设计要求，日常清洁可直接用高压水枪冲洗外表面，不用担心积液残留引发的卫生问题。内部压榨辊组采用渐开线齿形设计，辊面的齿槽深度经过匹配调校，既可以咬住带皮甘蔗段顺利卷入压榨间隙，又不会因为齿形过深导致蔗渣纤维大量混入汁液中，辊组的间隙调节机构设置在机身侧部，可根据甘蔗的粗细、老嫩程度微调压榨间隙，兼顾出汁率与蔗渣干度。驱动单元集成在机身中部的封闭腔体内，传动带与齿轮组全部做安全防护封闭，避免操作人员误触运动部件，同时也能防止压榨过程中汁液飞溅进入传动区域造成部件锈蚀。接汁平台设置在压榨腔体的正下方，平台表面做微倾斜导液设计，汁液可顺着导流面汇入出汁口，直接对接用户放置的接汁容器，平台边缘做挡边凸起，

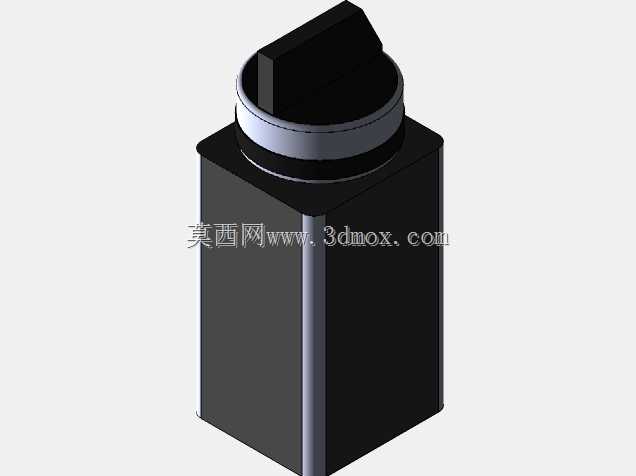

　　避免汁液外溢到操作台面。从安装边界来看，整机的横向占用宽度控制在400mm以内，纵向深度不超过500mm，放置在常规宽度的商用操作台上不会占用过多备餐空间，机身背部预留100mm的散热间隙即可满足长期连续作业的散热需求，无需额外的固定安装工序，拆箱后放置在平稳台面上接通电源即可投入使用。设备的操作控件全部集中在进料口侧的易触碰区域，启动、停止、急停按键做明显的颜色区分，急停按钮采用大尺寸蘑菇头设计，遇到卡料等异常情况可快速按下停机，降低作业风险。进料口处设置防回弹挡板，甘蔗被卷入压榨辊组后挡板自动闭合，避免蔗段因压榨反力回弹伤人，安全防护结构完全覆盖作业过程中的风险点。在结构建模过程中，所有钣金件的折弯系数、

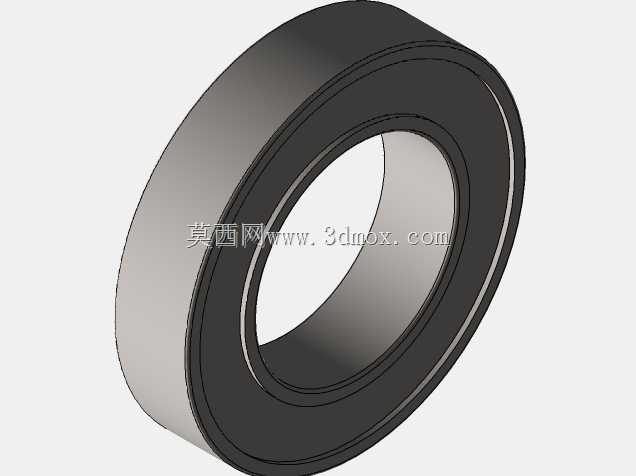

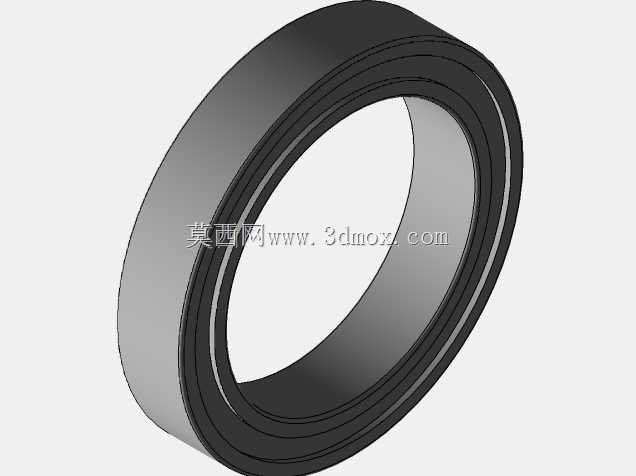

　　焊接预留量都按照常规不锈钢加工工艺参数设置，辊组的同轴度、轴承位的配合公差都按照通用机械加工精度要求设定，可直接对接生产端的加工工艺，无需二次调整结构参数。压榨腔体内部的导汁板做光滑表面处理，减少汁液挂壁残留，每次作业结束后只需打开腔体侧部的快拆盖板，即可快速冲洗内部残留的蔗渣与汁液，日常维护无需专用工具，普通门店操作人员即可完成清洁保养作业。
