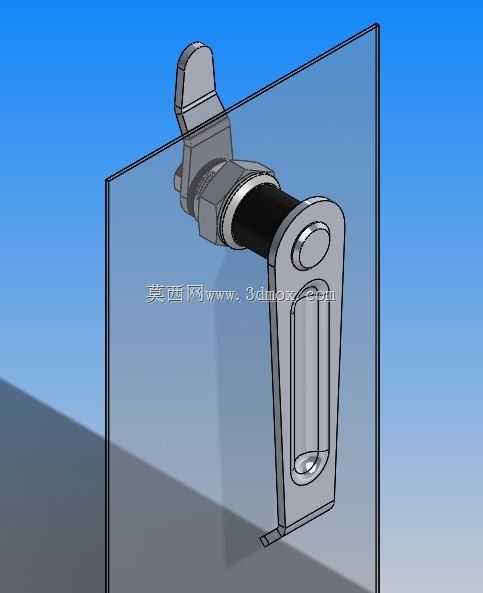

设备外壳用压紧式旋转锁定手柄结构

　　这款锁定手柄主要应用在各类工业设备的外壳护罩、电气柜门板、小型机组检修舱门的启闭锁紧场景，在通讯基站户外机柜、车间小型加工设备侧盖、实验室仪器防护舱这类需要频繁开启检修、同时闭合后需要可靠压紧密封的部位适配性极强。实际使用时，操作人员握持手柄部分旋转90度即可完成解锁动作，反向旋转即可带动锁舌回转，将门板与柜体框架牢牢拉紧，相比传统的螺丝固定护罩，不需要额外借助工具就能完成启闭，能大幅缩短设备日常点检、故障排查时的护罩拆装时间，在需要定期清理内部积尘、更换易损元件的设备上，能有效降低运维人员的操作负担。

　　从结构设计逻辑来看，这款手柄采用了一体化的基座加旋转锁芯的布局，穿过门板的安装轴段做了台阶限位设计，安装时只需要在门板上开出对应直径的安装圆孔，从外侧穿入轴体后在门板内侧用配套的六角薄螺母锁紧即可完成固定，不需要在门板上加工复杂的异形沉孔或者多组定位孔，对钣金加工的精度要求更低，普通的激光切割或者冲孔工艺就能满足安装孔的加工要求，能有效降低柜体门板的加工成本。手柄的握持部分做了内凹的弧形造型，边缘全部做了R2以上的圆角过渡，操作人员旋转施力时不会硌手，即使戴薄型劳保手套操作也能稳定发力，不会出现打滑的问题。锁舌部分采用偏心压紧结构，当手柄旋转到锁紧位置时，锁舌的偏心面会紧紧压在柜体的内侧安装筋上，能提供足够的压紧力，让门板上粘贴的密封胶条产生1.5-2mm的压缩量，完全可以满足IP54级别的防护要求，阻挡日常环境中的灰尘、飞溅水滴进入设备内部，保护内部的电气元件、机械传动部件不受外界污染物侵蚀。

　　安装边界方面，这款锁具适配的门板厚度范围在1.2mm到3mm之间，覆盖了常规钣金机柜常用的冷轧钢板、铝合金板、甚至硬质工程塑料门板的厚度区间，穿板轴的直径设计为12mm，对应的安装孔推荐加工尺寸为12.5mm，预留的装配间隙可以抵消钣金加工时的孔位公差，避免安装时出现卡滞。手柄在闭合状态下，外凸于门板表面的高度仅为28mm，不会在设备外侧形成突兀的凸起，在设备需要近距离靠墙安装、或者相邻设备排布间距较小的场景下，不会因为手柄外凸尺寸过大造成安装干涉，也能避免人员在设备周边通行时被突出的手柄剐蹭。锁舌的回转半径设计为22mm，安装时只需要保证门板内侧距离柜体框架的锁止面间隙不超过18mm即可，不需要在柜体内部预留过大的锁具活动空间，对于内部元件排布紧凑的小型设备来说，能有效节省内部的安装空间，提升设备内部的空间利用率。

　　在材质选型的设计考量上，手柄的外露握持部分采用锌合金压铸成型，表面做哑光喷塑处理，在户外环境下使用时具备不错的耐锈蚀能力，长期暴露在日晒雨淋的环境下也不会轻易出现涂层脱落、基体锈蚀的问题；穿板的轴套部分采用耐磨的工程尼龙材质，和金属锁舌之间的转动摩擦阻力小，长期频繁旋转使用也不会出现过度磨损导致的锁具松旷问题；锁舌部分采用冷轧钢板冲压成型，表面做镀锌钝化处理，强度足够承受锁紧时的压紧力，不会因为长期受力出现变形导致锁止失效。整个锁具的转动部件没有设置额外的易损弹性元件，结构可靠性更高，在设备的全生命周期内基本不需要对锁具本身进行维护更换，能降低设备的后期运维成本。实际选型适配时，只需要确认门板厚度、安装孔位尺寸、以及所需的压紧行程是否匹配，就可以直接替换同规格的传统柜门锁，不需要对原有柜体结构做额外的改动，适配替换的成本极低。
