抽屉柜门锁具带配套钥匙结构设计

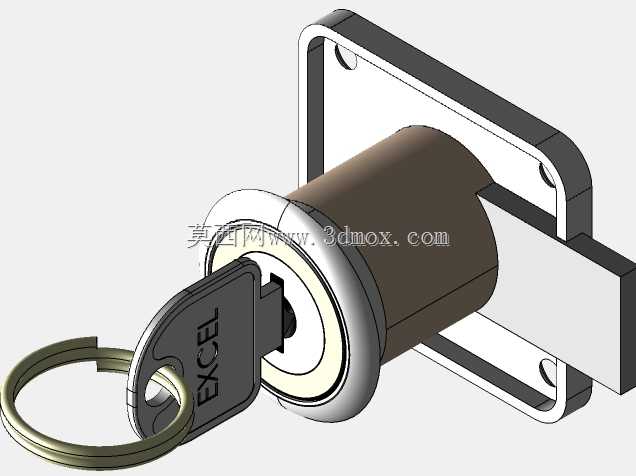

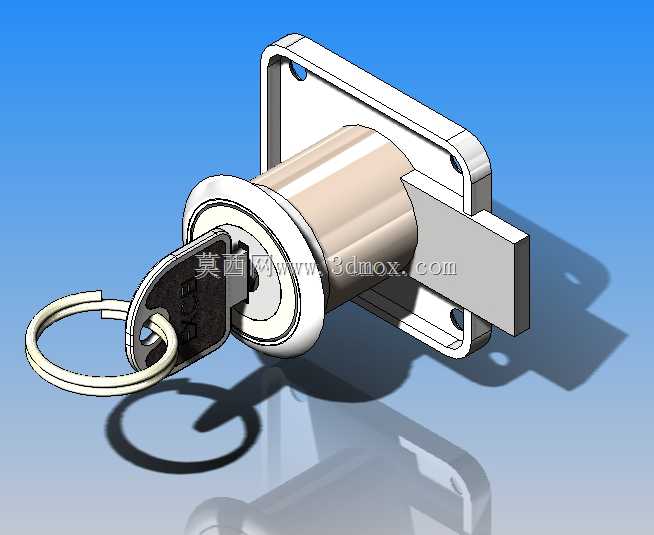

　　日常办公文件柜、家用储物抽屉、小型设备舱门的锁闭需求，大多依赖这类小型转舌式柜锁实现，它不需要复杂的联动结构，单靠锁芯旋转带动锁舌转动，就能完成门板与柜体框架的卡合限位，适配12-22mm厚度的门板安装场景，在钢制文件柜、木质抽屉、配电箱侧门、小型工具收纳柜上都能见到这类结构的应用。从结构设计逻辑来看，这款锁采用了法兰式安装底座，底座上预留两个对称的沉头安装孔，安装时从门板正面将锁芯筒体插入预先开好的安装孔，再从门板背面通过两个螺丝将法兰底座与门板压紧固定，不需要额外的焊接或者铆接工序，普通售后人员用常规螺丝刀就能完成拆装更换，适配性很强。锁芯部分采用常规弹子锁芯结构，配套的平板钥匙插入锁芯后，弹子对齐到解锁位置，

　　就能带动锁芯做90度旋转，锁舌与锁芯尾部采用刚性连接，旋转时锁舌从与锁体平行的解锁状态转动到垂直于锁体的锁止状态，刚好卡入柜体上预先设置的挡片或者卡槽内，限制门板向外开启的位移。锁舌的伸出长度做了适配性设计，常规安装状态下锁舌卡入柜体卡槽的深度不小于8mm，能避免日常使用中因为门板晃动、外力拉扯导致的锁舌脱开问题，同时锁舌边缘做了圆角过渡处理，转动过程中不会刮擦柜体表面的喷涂层，减少长期使用后的漆面磨损。配套的钥匙采用标准平板钥匙结构，钥匙柄处预留了挂孔，可以穿入金属钥匙环，方便多把钥匙统一收纳，钥匙插入锁芯的导向段做了倒角处理，不需要精准对准就能顺利插入锁孔，日常使用的容错率更高。从安装边界尺寸来看，

　　法兰底座的外形尺寸控制在40mm×30mm范围内，不会在门板表面占用过多外露面积，锁芯筒体的直径为19mm，对应门板上需要开设的安装孔直径为20mm即可，加工精度要求不高，现场手工开孔也能完成适配。锁体内部的转动部件做了间隙配合设计，长期反复转动不会出现卡滞问题，锁芯与锁体外壳之间设置了耐磨衬套，减少金属部件之间的直接摩擦，就算经过上万次的开关循环，也不会出现旷量过大、锁芯晃动的问题。在实际选型应用中，这类锁具不需要配套复杂的锁控系统，单锁单钥匙的配置就能满足普通储物空间的安防需求，相比电子锁具成本更低，不需要供电，也不存在电路故障导致无法开锁的问题，在对成本敏感、安防等级要求不高的民用储物、小型设备舱场景下，

　　是性价比极高的锁闭方案。设计过程中需要重点关注锁舌转动的行程范围，确保锁止状态下锁舌不会与柜体内部的加强筋、走线槽产生干涉，同时解锁状态下锁舌完全收回至法兰底座的投影范围内，不会在开关门板时刮擦柜体边框。另外锁芯的钥匙插拔力控制在合适范围内，既不会因为太松导致钥匙容易脱落，也不会因为太紧导致插拔钥匙费力，弹子弹簧的弹力经过匹配，转动钥匙的扭矩控制在0.2-0.5N·m之间，成年人用单根手指就能轻松完成转动开锁的动作，适配不同年龄段的使用人群。
