通讯设备侧装卡扣式固定连接结构件

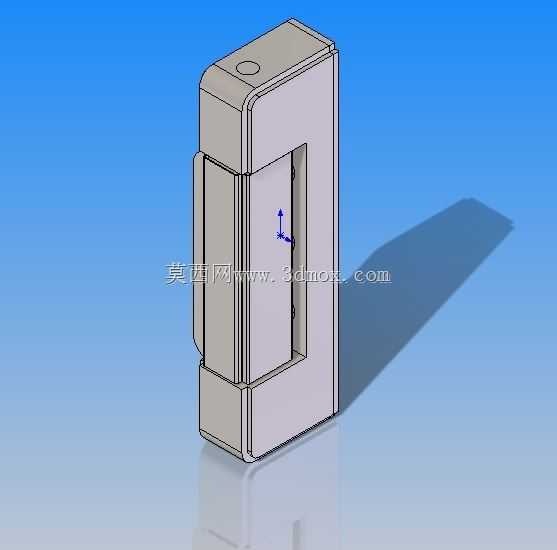

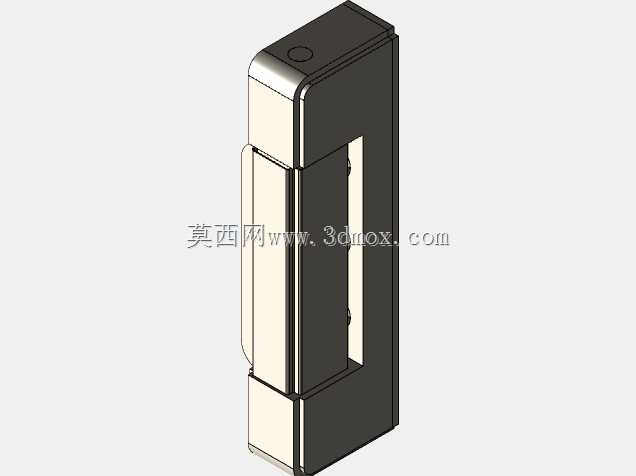

　　在户外通讯终端、便携通讯设备的结构设计中，侧装式连接固定结构的可靠性直接决定设备在复杂工况下的使用稳定性，这类结构件需要同时满足快速拆装、连接紧固、抗外力冲击、适配壳体装配公差的多重要求，是通讯终端结构设计中容易被忽略但直接影响用户使用体验的核心零部件。本次设计的侧装卡扣式固定连接结构，主要应用于手持类通讯终端、便携信号采集设备的侧边功能模块与主机壳体的连接场景，比如外接通讯模块、可拆卸电池组件、侧边防护拓展件的快速装配，替代传统螺丝固定的繁琐拆装流程，同时保证连接后的结构刚性，避免设备在跌落、挤压、振动工况下出现连接松脱、模块错位的问题。从设计思路上，整个结构采用分体式嵌套设计，主体分为固定基座与活动卡扣两个核心部分，

　　固定基座通过侧边定位槽与主机壳体的预装凸台实现预定位，基座上设置的两个限位凸点可以在装配时直接卡入壳体对应的定位凹坑，不需要额外的辅助固定即可完成基座的预装，减少装配工序的操作步骤，适合量产线的快速组装作业。活动卡扣部分采用悬臂式卡扣设计，卡扣的悬臂长度经过反复校核，在保证卡扣弹性变形量满足拆装需求的同时，避免悬臂过长导致的结构刚性不足、反复拆装后出现塑性变形的问题，卡扣的扣合面设计有1.2度的拔模斜度，既可以保证扣合时的导向顺滑，也能在扣合完成后形成足够的扣合预紧力，避免出现卡扣虚接、连接间隙过大的问题。从外形尺寸与安装边界来看，整个结构件的整体厚度控制在12mm以内，安装后突出主机壳体侧面的高度不超过8mm，

　　不会额外增加设备的握持厚度，适配主流手持通讯设备的人体工学握持尺寸要求；结构件的长度方向预留了0.3mm的装配公差补偿量，可以兼容主机壳体注塑成型时产生的尺寸公差，避免因为壳体尺寸偏差导致装配困难、卡扣扣合不到位的问题。结构的边角全部采用R1.5以上的圆角过渡，一方面避免注塑成型时出现应力集中导致的零件开裂，另一方面也避免锐边划伤操作人员或者使用者，符合通讯产品的外观安全设计要求。在实际使用场景中，这类卡扣连接结构可以实现无工具快速拆装，用户不需要借助螺丝刀等工具，只需要按压卡扣的解锁位即可完成侧边模块的拆卸与安装，相比传统螺丝固定结构，拆装效率提升80%以上，同时卡扣结构内部设计有防松脱的阻尼凸筋，在设备处于振动工况比如车载使用、户外携行时，卡扣不会因为持续振动出现自行松脱的问题。结构的材质适配方面，整个零件可以采用ABS+PC混合塑胶原料注塑成型，兼顾ABS的成型流动性与PC的结构抗冲击性能，表面可以做晒纹处理，与主机壳体的表面质感保持一致，不需要额外的表面喷涂工序即可满足外观要求。在结构的受力设计上，固定基座与主机壳体的接触面积做了加大处理，当侧边模块受到侧向冲击力时，冲击力可以通过基座均匀分散到主机壳体的支撑面上，避免应力集中在卡扣位置导致卡扣断裂，经过跌落仿真校核，在1.2米高度自由跌落至水泥地面的工况下，该连接结构不会出现断裂、松脱、变形的问题，满足便携通讯设备的可靠性测试标准。结构的内部还预留了0.8mm的走线间隙，

　　如果侧边模块需要通过FPC排线与主机主板连接，排线可以从该间隙内穿过，不会被结构件挤压导致排线破损，同时间隙内设计有排线定位凸点，可以固定排线的走向，避免排线在设备内部晃动产生异响或者磨损。在装配流程设计上，整个结构件的装配顺序为先将活动卡扣预装到固定基座的卡扣槽内，预装时只需要将卡扣对准槽位推入即可，卡扣两侧的导向筋可以保证装配时不会出现装反、装偏的问题，预装完成后卡扣不会从基座上自行脱落，方便后续整机组装时的拿取与装配，减少产线装配时的零件散落、错装问题。针对不同的通讯设备适配需求，该结构的卡扣扣合量可以根据实际壳体壁厚做±0.5mm的调整，不需要改动整体的外形尺寸与安装边界，即可适配不同壁厚的主机壳体，具备较强的结构通用性，可以直接移植到不同型号的手持通讯终端、便携数码设备的侧边连接结构设计中，减少重复设计的工作量。
