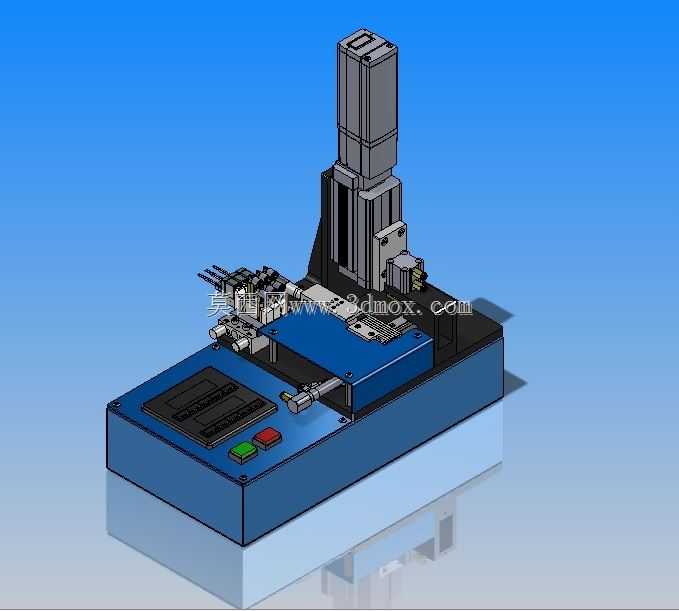

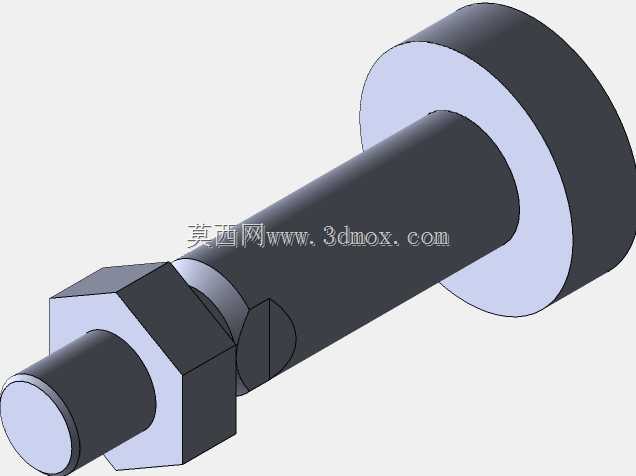

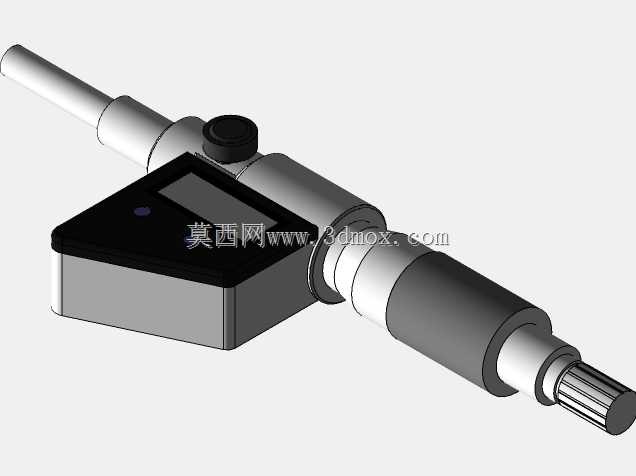

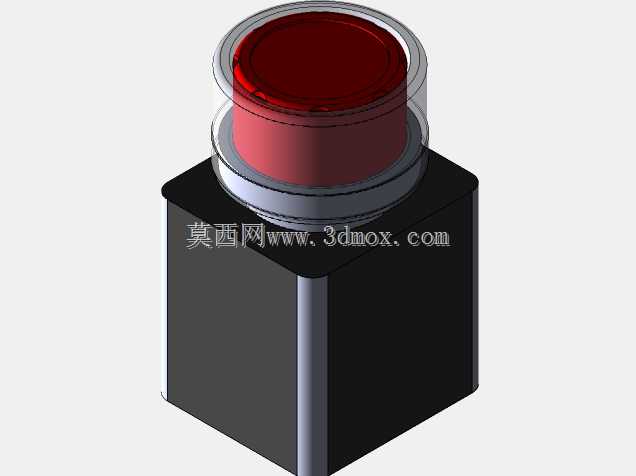

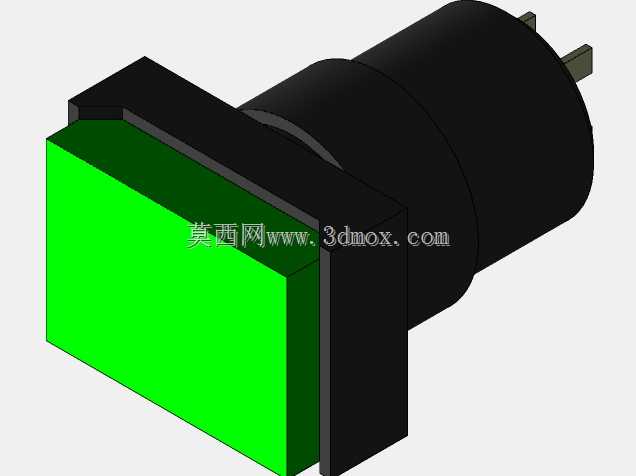

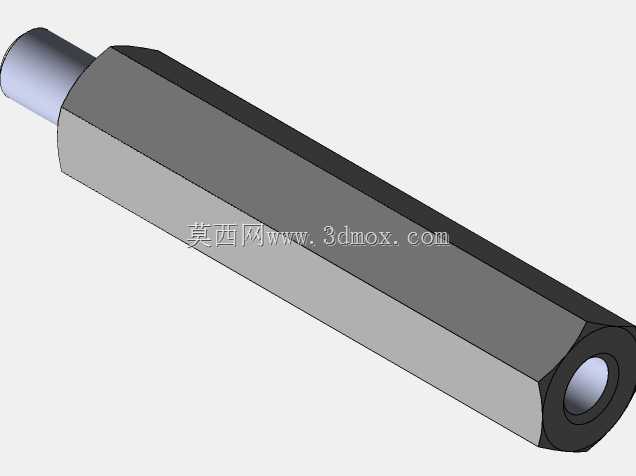

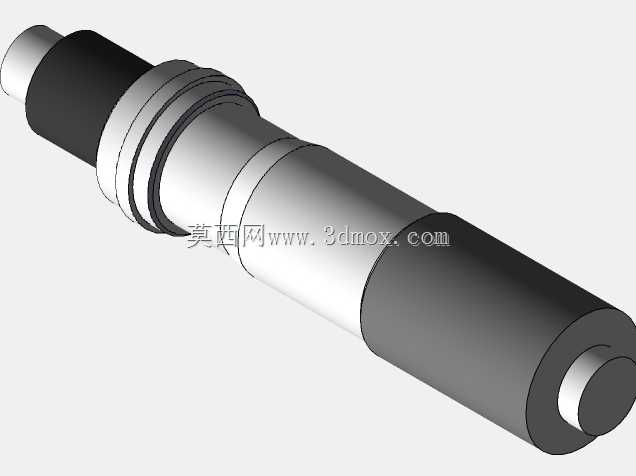

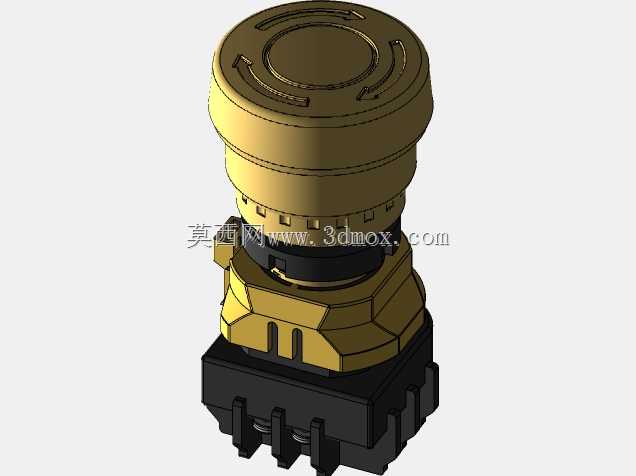

半自动探针折弯加工工装结构设计

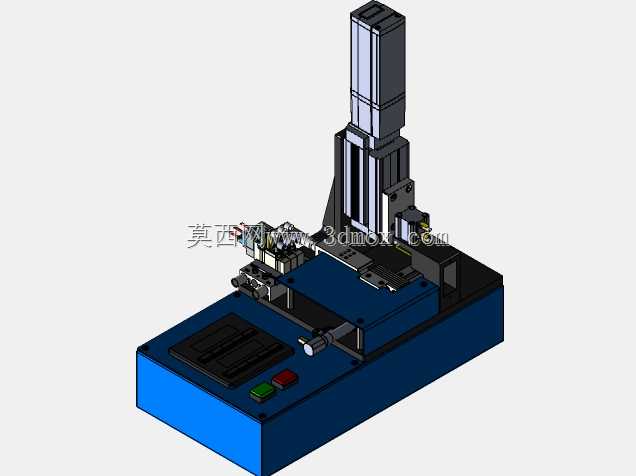

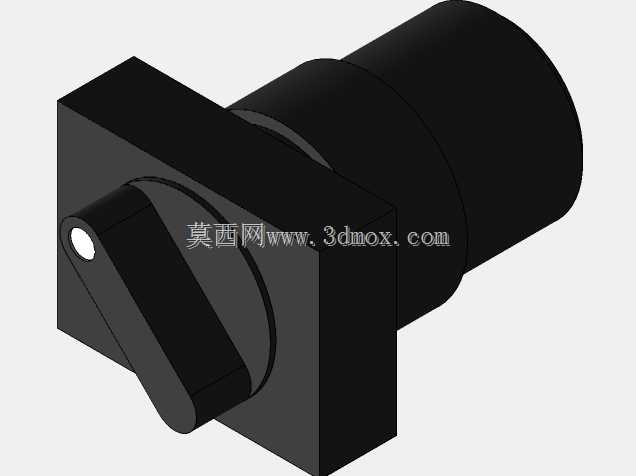

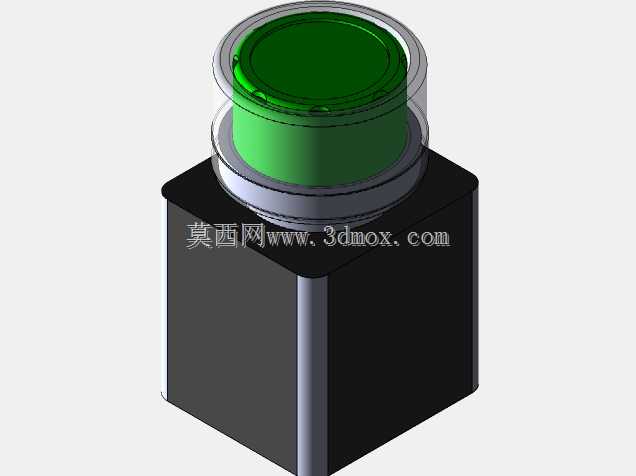

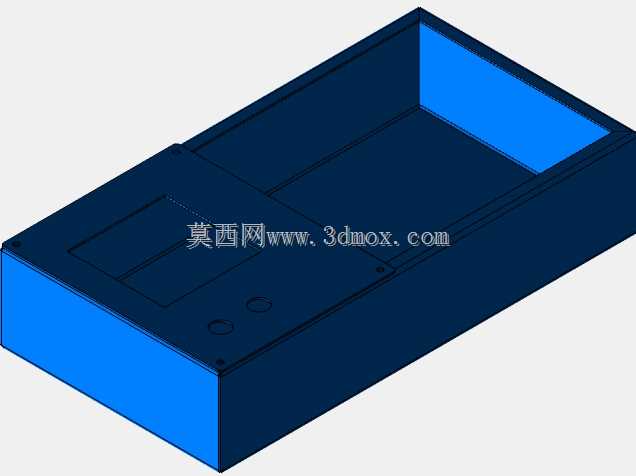

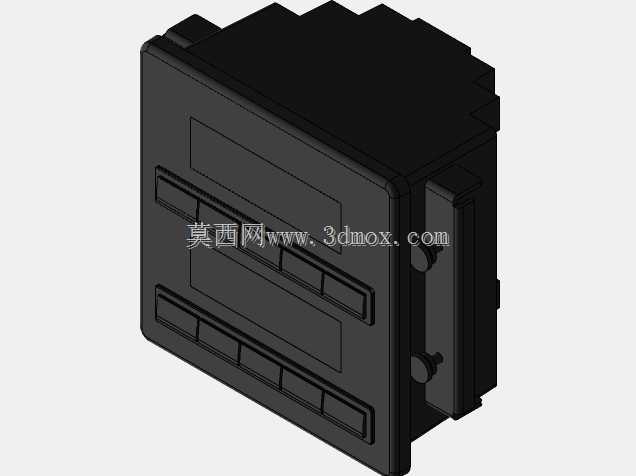

　　在通讯连接器、精密电子元器件的量产加工环节，探针类零件的折弯成型是直接影响后续装配精度与接触导通性能的关键工序，传统手工折弯依赖操作人员手感，折弯角度一致性差、折弯位置偏移量波动大，无法满足批量生产中对零件形位公差的严苛要求，这款半自动探针折弯工装正是针对这类小直径细长金属探针的折弯工序开发的专用加工结构。从实际产线应用来看，该结构主要适配直径0.3mm-1.2mm范围的金属探针折弯作业，可覆盖消费电子通讯模块、测试探针组件、接插件引脚等多类零件的折弯需求，相比全自动折弯设备，它的结构更紧凑，对小批量多批次的生产场景适配性更强，不需要复杂的程序调试，更换对应规格的定位块即可快速切换加工型号，在中小型电子加工厂、

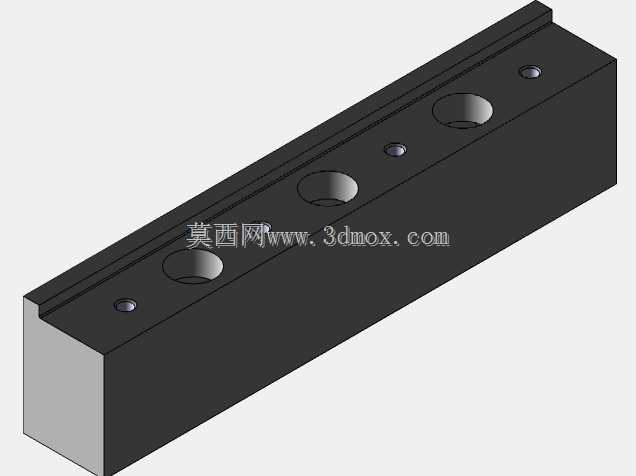

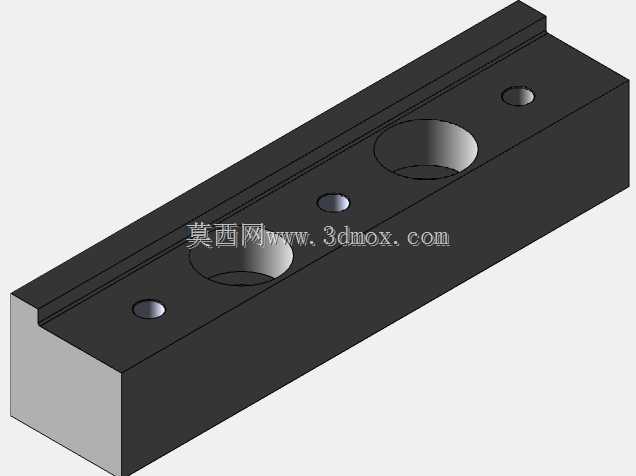

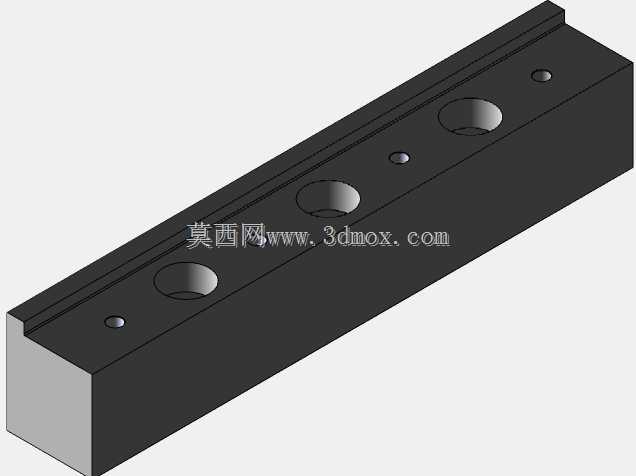

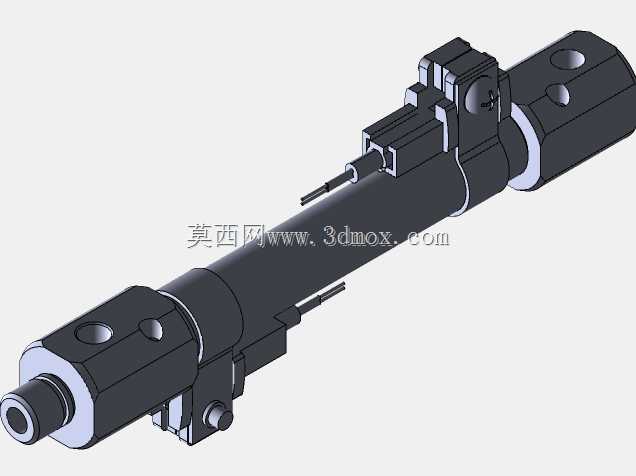

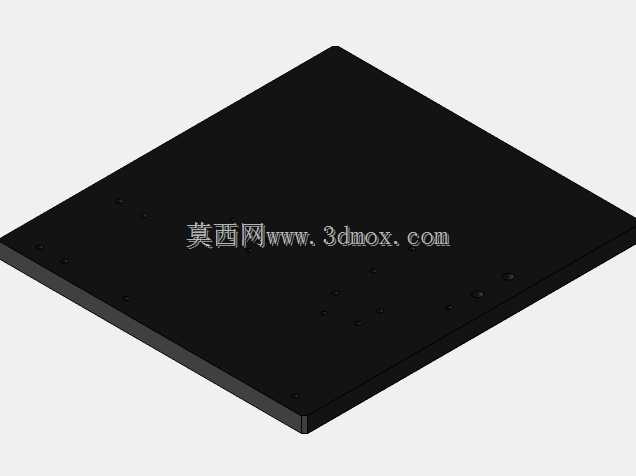

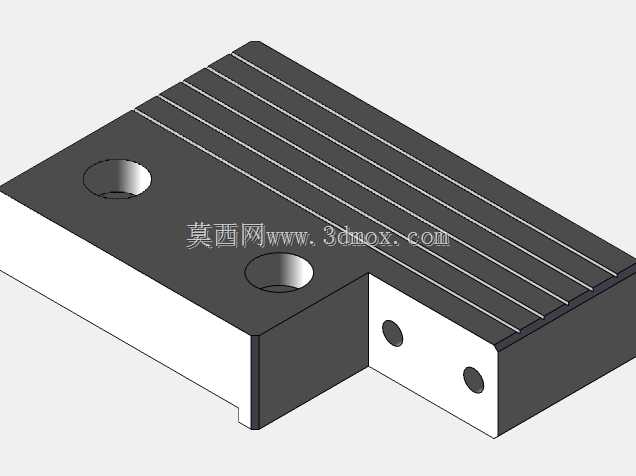

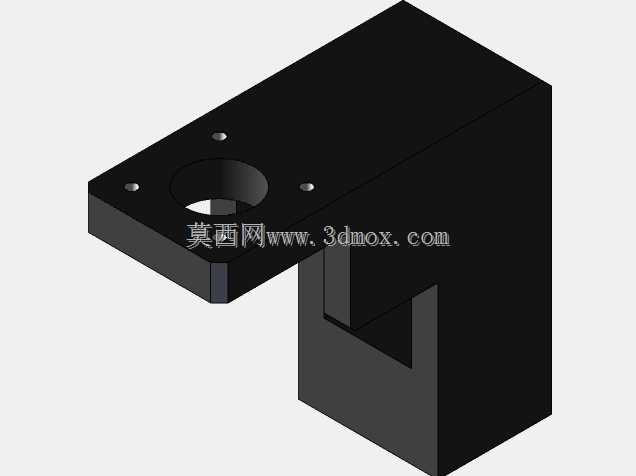

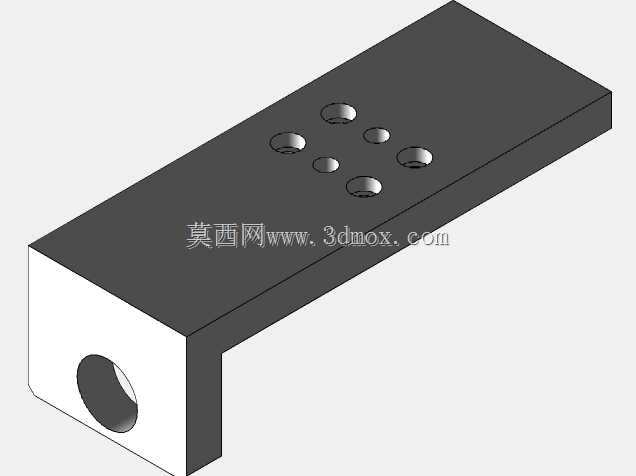

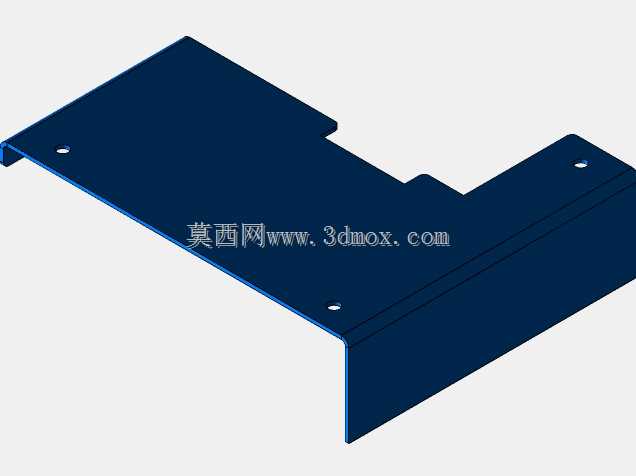

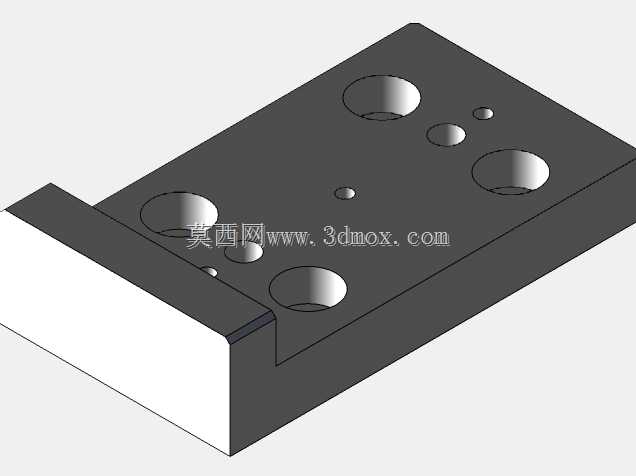

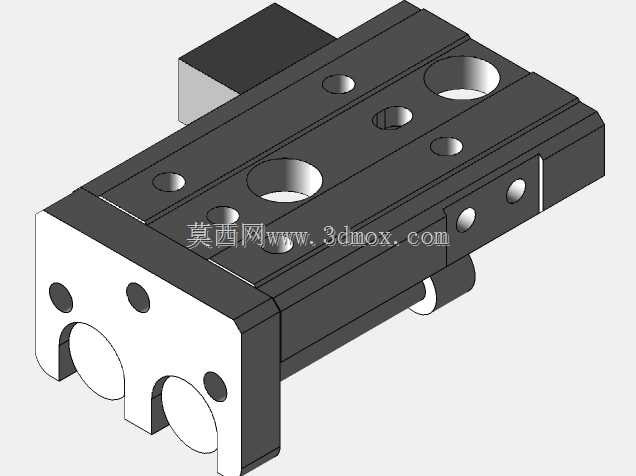

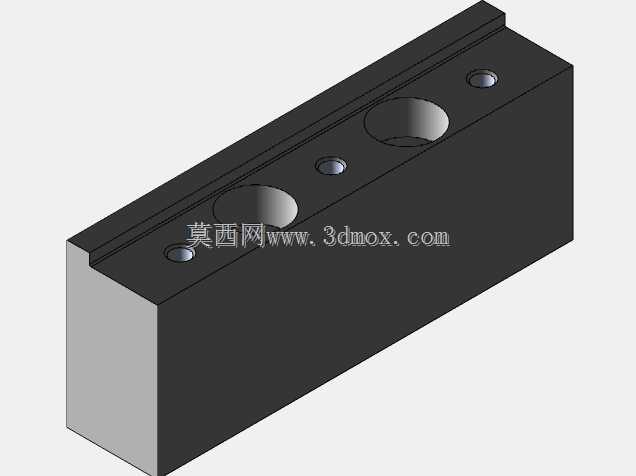

　　通讯配件生产车间的工序段中，能有效平衡加工效率与设备投入成本。从功能特性上看，该结构采用双滑块导向的成型布局，主体安装基座采用整体式硬质合金钢材加工，基座上设置的三组定位安装孔可直接固定在通用工作台面上，安装孔位的中心距公差控制在0.02mm以内，保证工装长期运行不会出现定位偏移。折弯执行端采用分体式压块设计，压块与探针接触的工作面做了R0.5的圆角过渡处理，避免折弯过程中探针表面出现压痕、划伤，影响零件的导电性能与外观质量；定位槽的深度根据探针直径做了适配设计，装夹时探针可直接嵌入定位槽内，不需要额外的对中调整，单次装夹时间可控制在2秒以内，配合手动或气动驱动的压合动作，单工位的加工节拍可达每分钟15-20件，

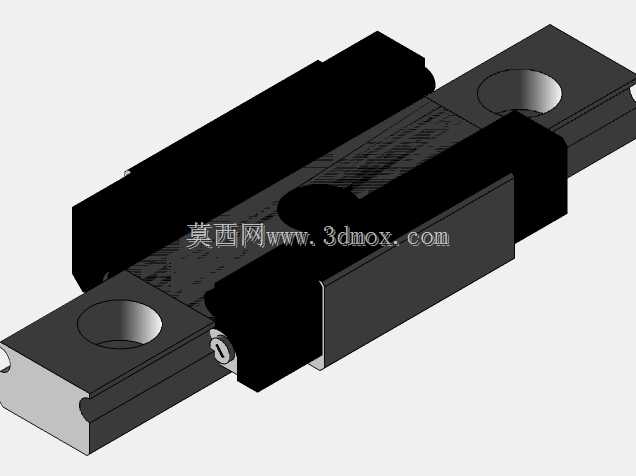

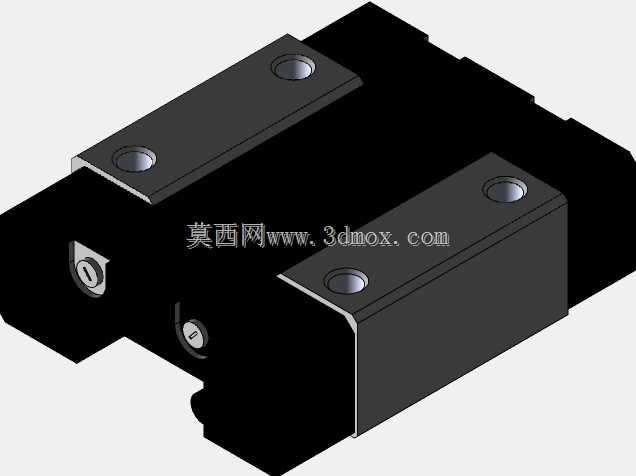

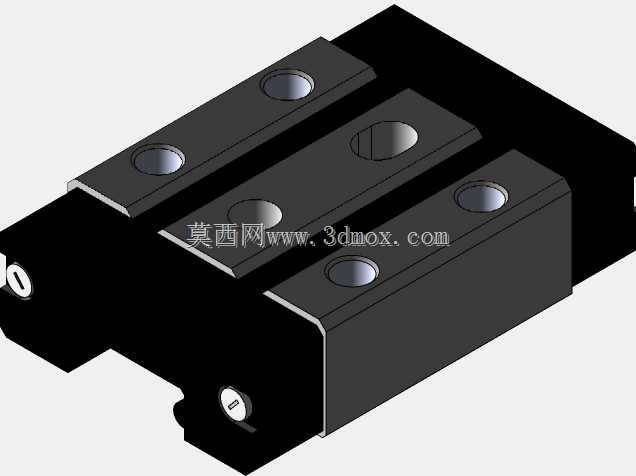

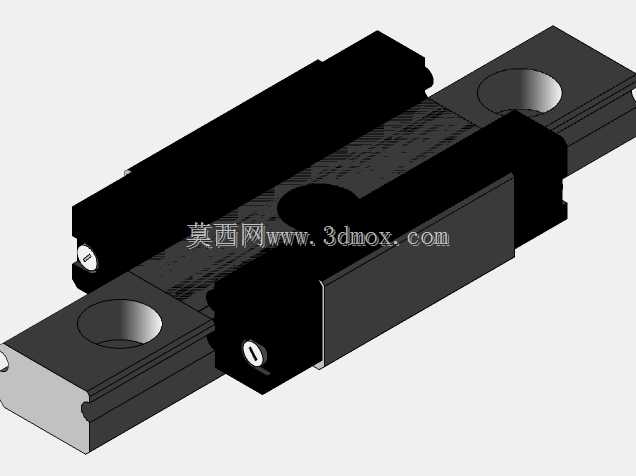

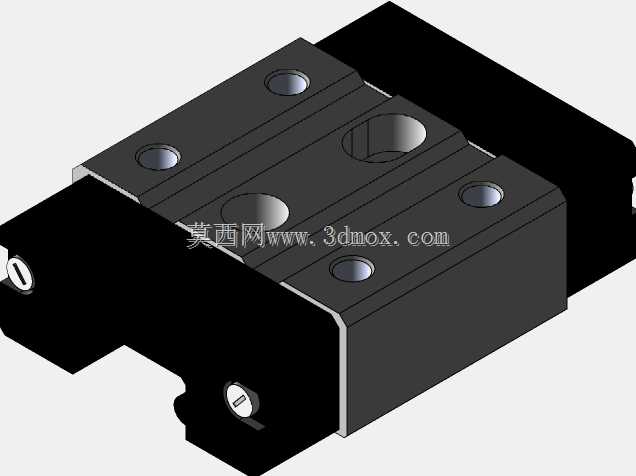

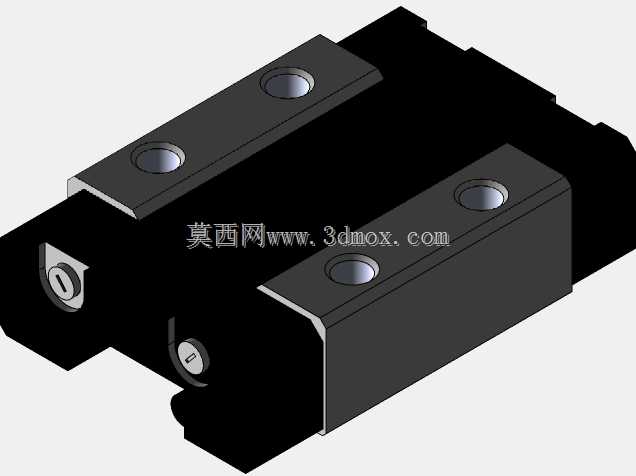

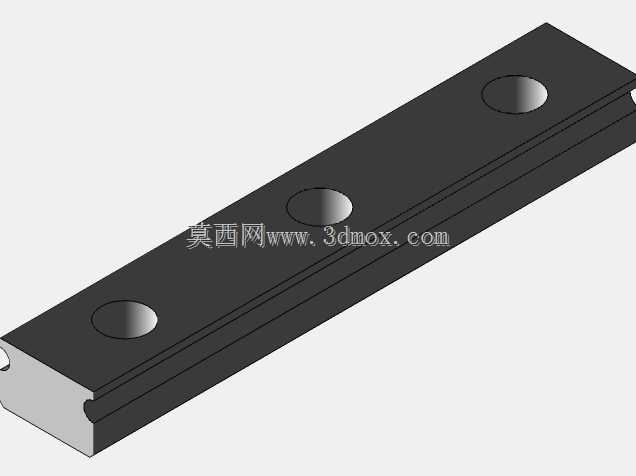

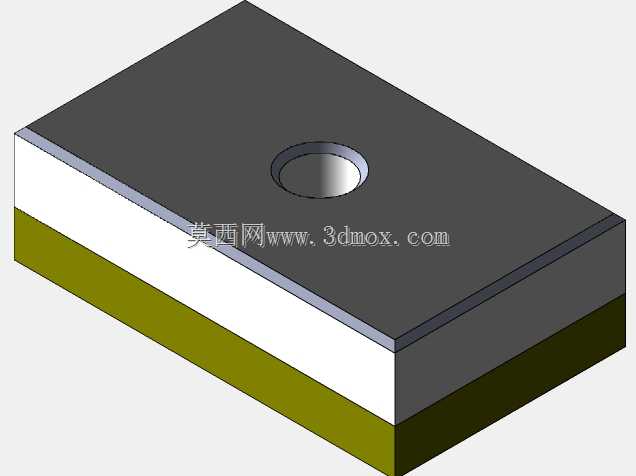

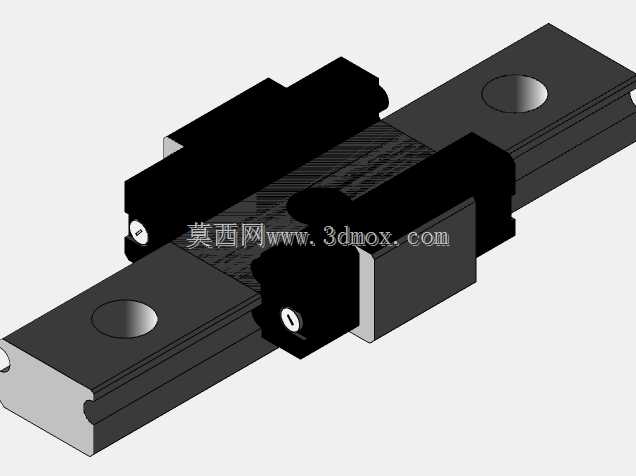

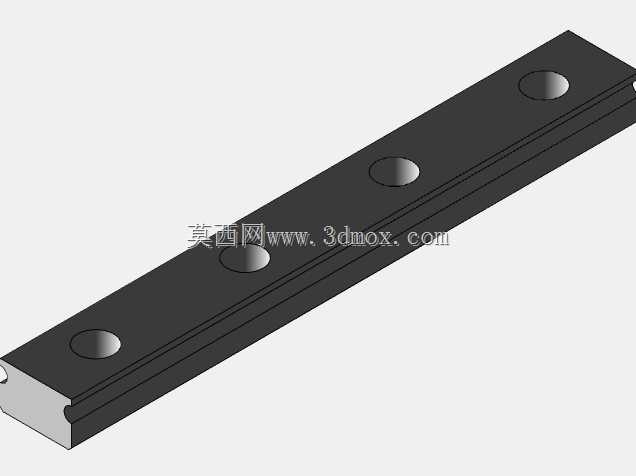

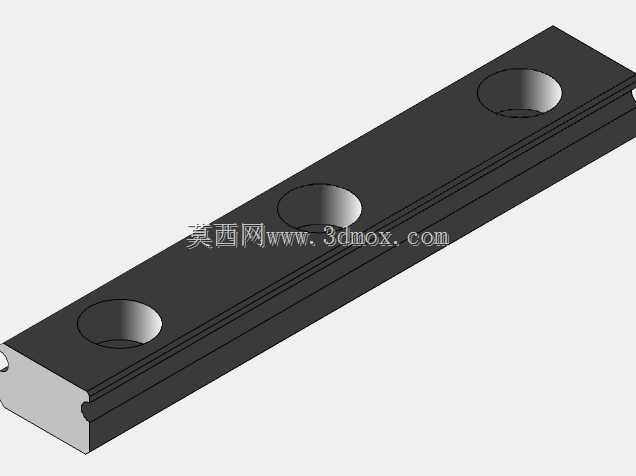

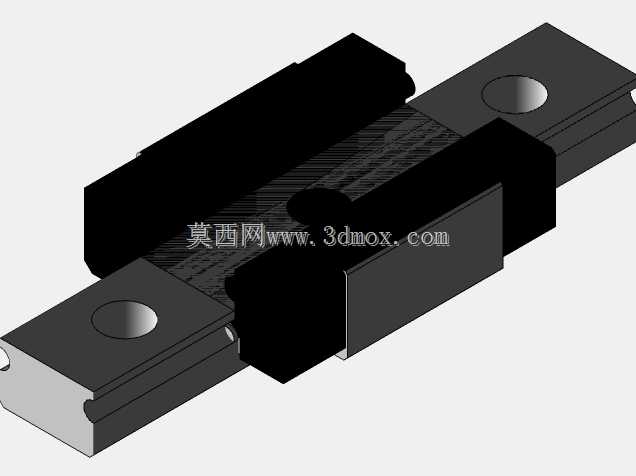

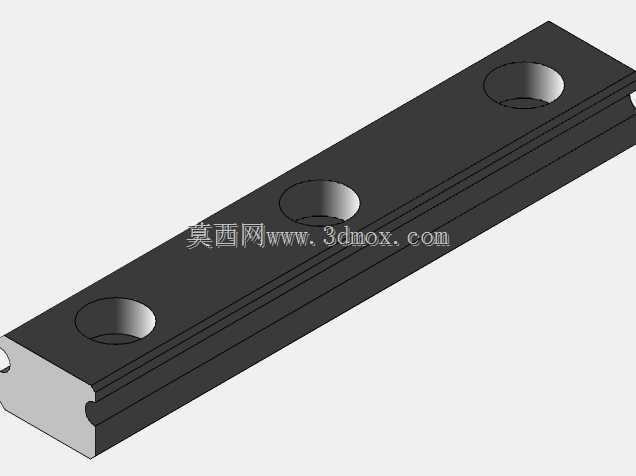

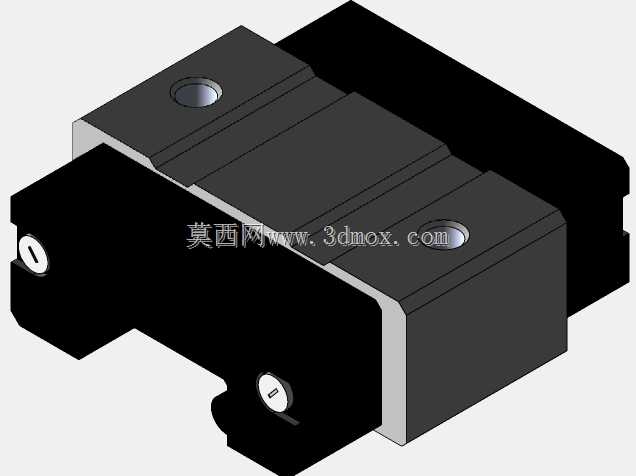

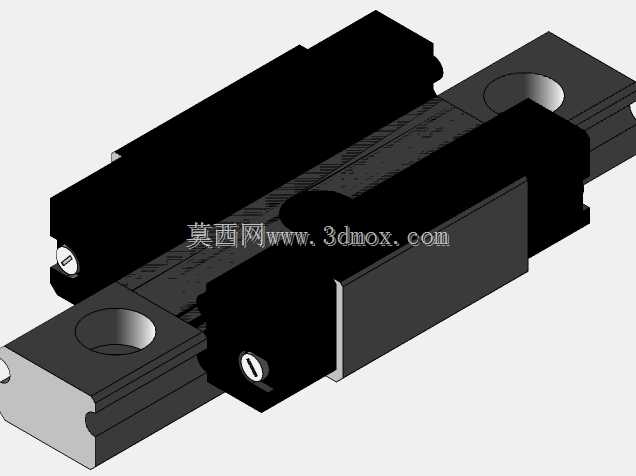

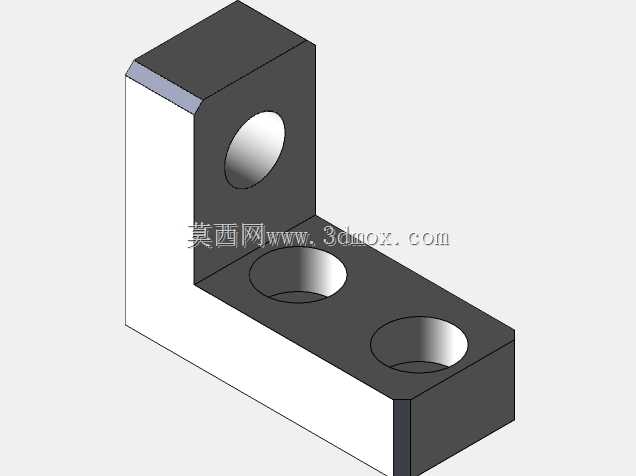

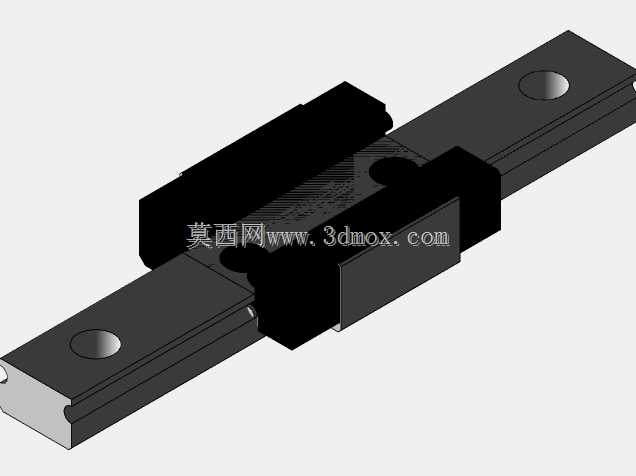

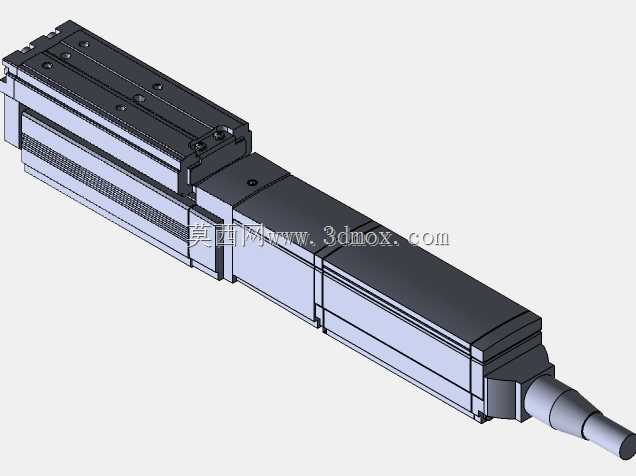

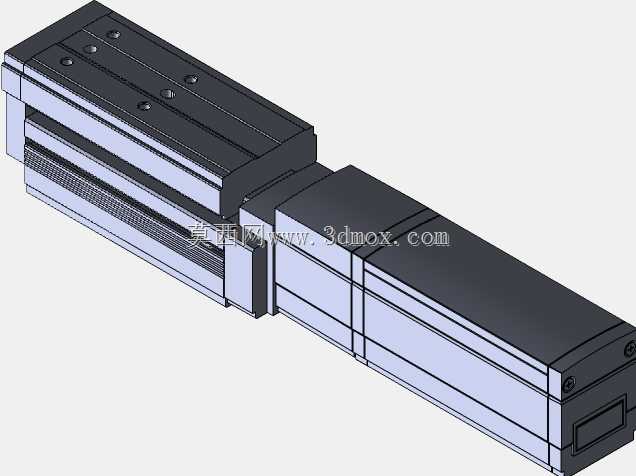

　　折弯角度的重复精度可稳定控制在±1°范围内，折弯位置的尺寸偏差不超过0.05mm，完全满足通讯类精密零件的装配公差要求。在设计思路上，这款结构优先考虑了加工过程中的稳定性与易维护性，导向部分采用标准线性导轨作为滑动支撑，滑块与导轨之间的预压量调整到适中区间，既保证滑动过程无卡顿、无间隙，又不会因为预压过大导致操作阻力过高；基座侧面设置的行程限位块可根据不同的折弯角度需求调整位置，不需要更换核心零件即可实现30°-90°范围内的多角度折弯加工，适配不同产品的折弯参数要求。考虑到探针属于细长易变形零件，结构在折弯受力点的对应位置设置了支撑镶块，镶块采用可拆卸设计，当长期使用出现磨损时，仅需更换对应镶块即可恢复工装精度，

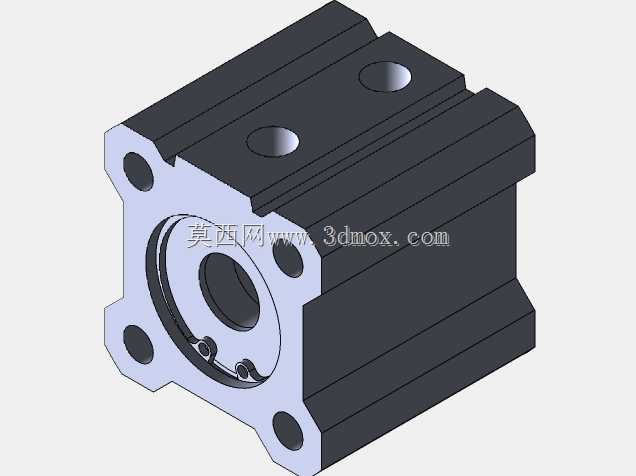

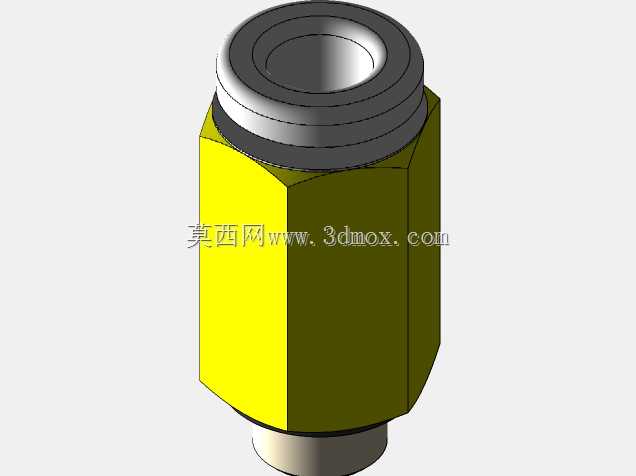

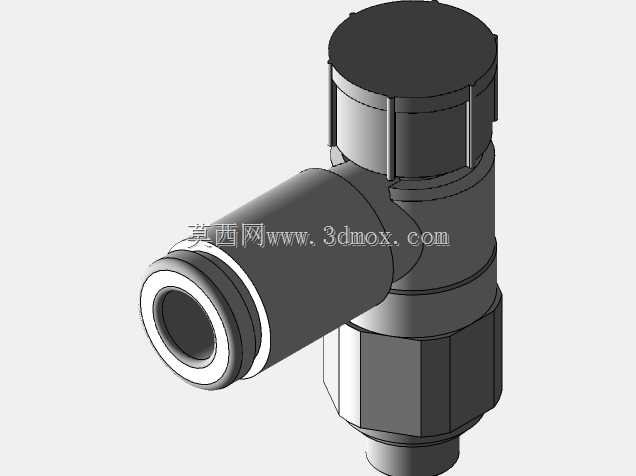

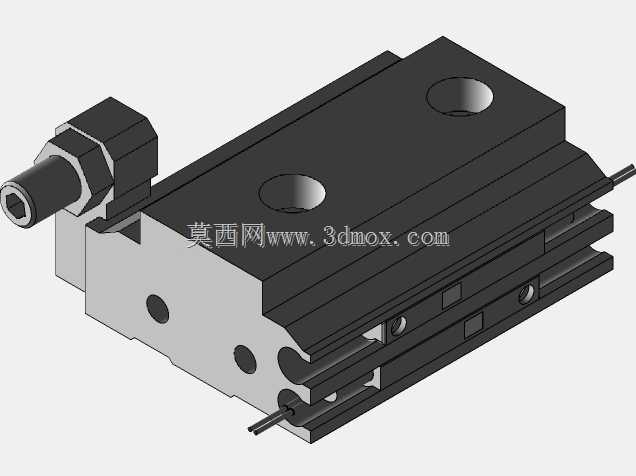

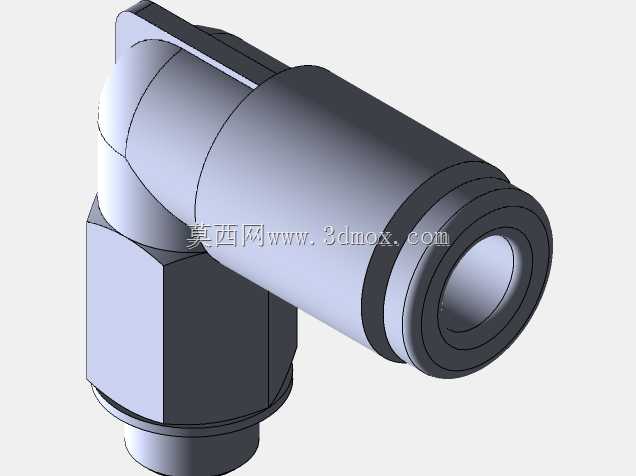

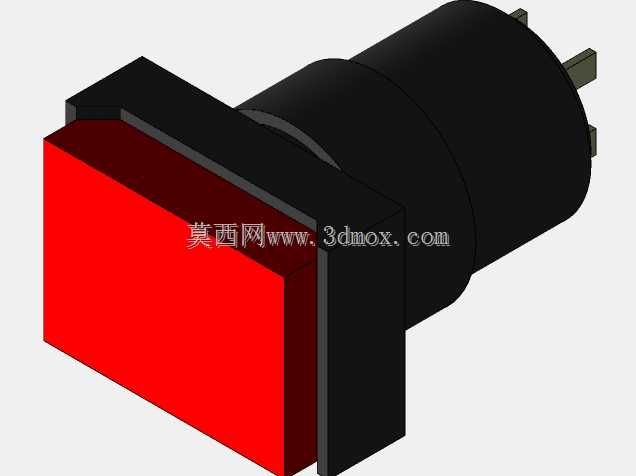

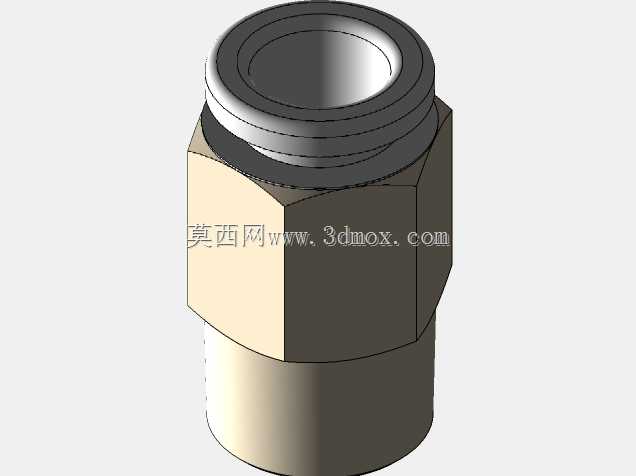

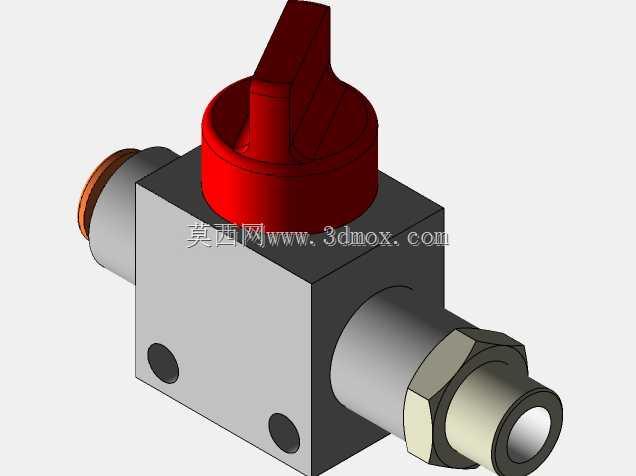

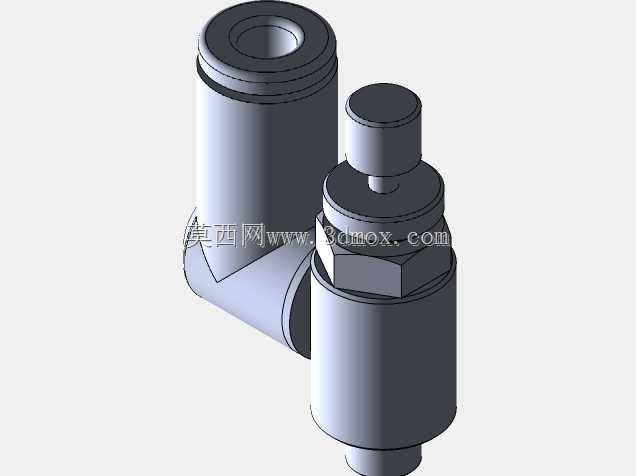

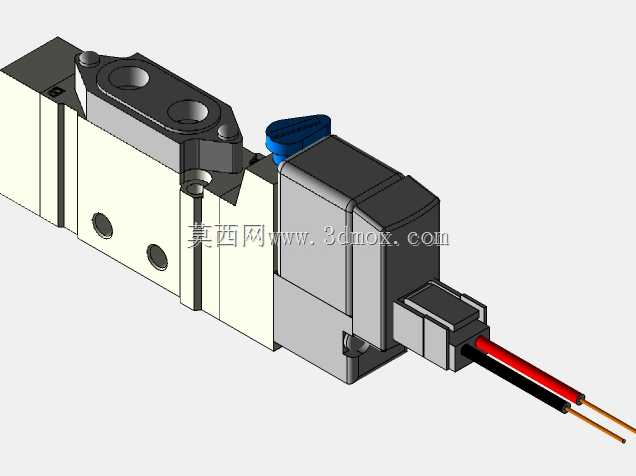

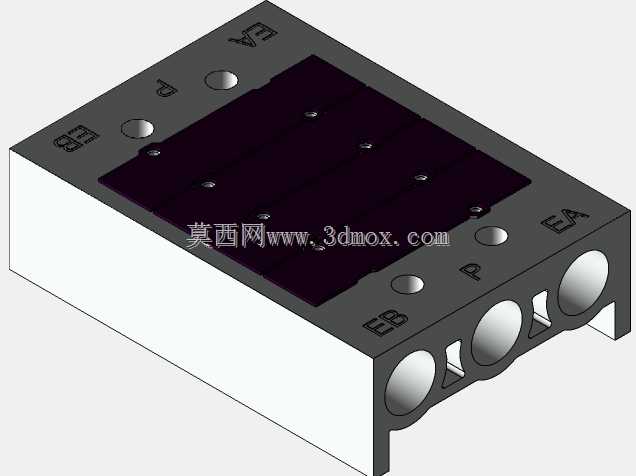

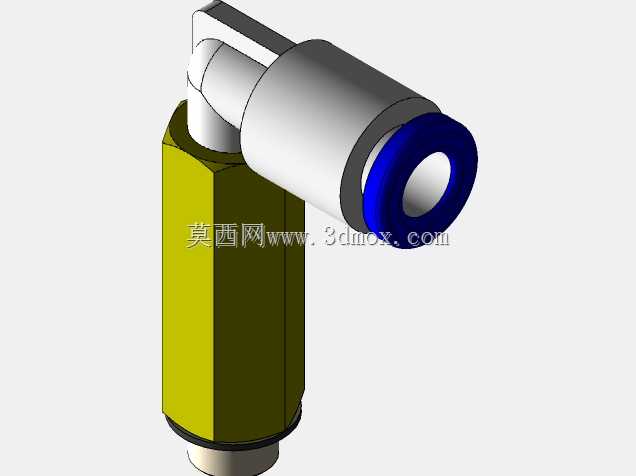

　　不需要整体更换基座，大幅降低了工装的后期维护成本。从安装边界尺寸来看，该工装整体外形长度控制在120mm，宽度80mm，整体高度不含驱动部分为45mm，占用工作台面积极小，可并排安装多组工位组成简易生产线，也可单独安装在台钻、手动压力机等通用设备的工作台上作为配套工装使用；基座底部的安装孔采用沉孔设计，固定螺栓头部不会突出基座表面，不会对探针的上下料动作造成干涉；滑动部分的行程设置为20mm，预留了足够的安全操作距离，操作人员在上下料时不会被运动部件夹伤，符合车间生产的安全操作要求。在实际使用过程中，该结构不需要搭配复杂的控制系统，仅需接入常规的压缩空气气源即可实现半自动压合动作，也可根据车间实际条件采用手动杠杆驱动，适配没有气源配置的小型加工场景；结构的所有外露零件均做了发黑防锈处理，长期在车间环境下使用不会出现锈蚀卡滞的问题，运动副位置预留了润滑油注油孔，日常维护仅需定期加注少量润滑脂即可保证运行顺畅。针对探针折弯过程中容易出现的回弹问题，结构在折弯终了位置设置了1mm的保压停留区间，压合到位后可短暂保持压力，抵消金属材料的回弹量，进一步提升折弯角度的一致性；定位槽的入口处做了15°的导向倒角，即使操作人员快速上下料，也能顺利将探针放入定位位置，不会因为槽口边缘尖锐刮伤探针表面，也降低了操作人员的装夹难度，减少对操作人员的技能要求，新员工经过简单培训即可上岗操作，有效降低产线的人工培训成本。
