双工位多轮组线材矫直加工设备结构

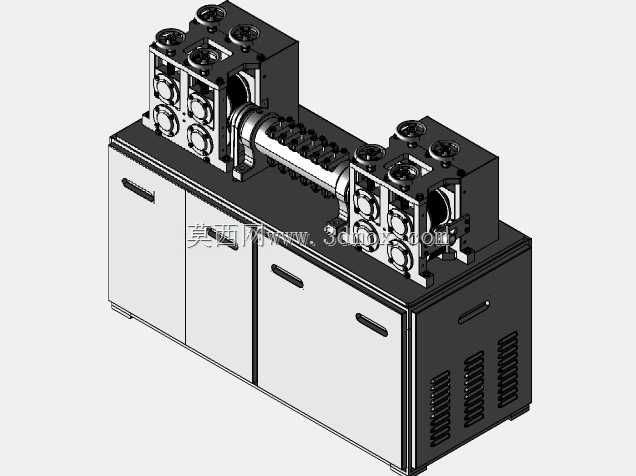

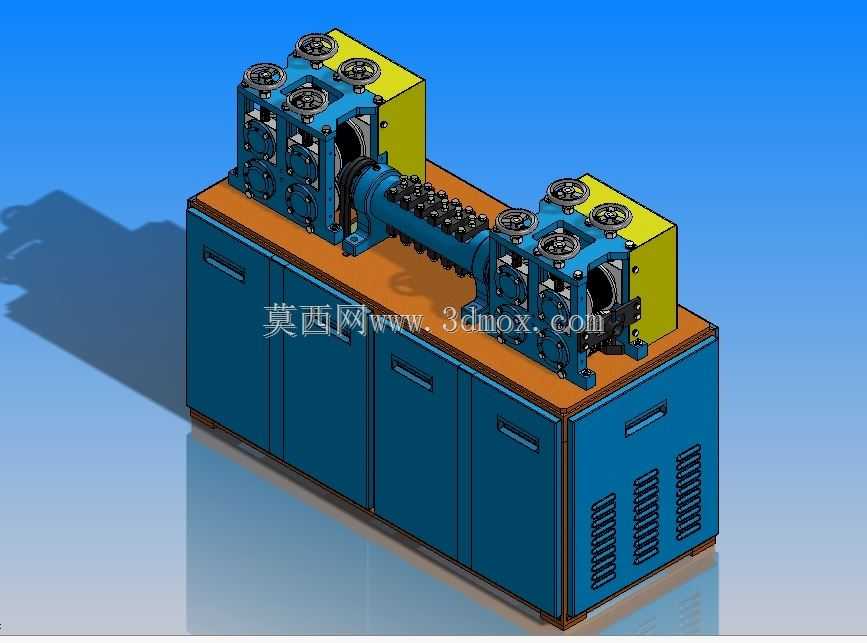

　　在金属线材、通讯线缆、细金属丝的批量加工产线中，线材矫直是前置处理环节里不可缺失的工序——无论是后续的裁断、端子压接、折弯成型还是绞线工序，来料的盘卷弯曲应力如果没有充分消除，会直接导致后续加工尺寸超差、成品一致性不足，甚至出现卡料、设备撞机的问题。这套双工位矫直结构的设计，首先针对的是中小线径的金属线材与通讯线缆处理场景，区别于单组矫直轮的简易结构，它采用前后两组独立的多轮矫直模组，中间通过带导向槽的输送段衔接，能同时完成两个维度的弯曲应力消除：靠近进料端的第一组矫直模组负责处理线材大曲率的盘卷弯曲，将盘绕状态的线材先初步捋顺，中间的长导向段给线材提供足够的直线输送支撑，避免高速送料时的甩动偏移，后段的第二组矫直模组则负责精矫，处理初步矫直后残留的微小弯曲，保证出线的直线度满足后续精密加工的要求。

　　从结构设计的逻辑来看，两组矫直轮组都采用了交错排布的可调式滚轮设计，每个滚轮的压下量都可以通过侧边的调节机构独立微调，适配不同线径、不同材质的线材加工需求——从软质的铜芯通讯线，到硬度稍高的低碳钢丝、不锈钢细丝，都可以通过调整滚轮压合深度，匹配对应的矫直压力，避免压力过大导致线材表面压伤、线芯变形，或是压力不足无法完全消除内应力的问题。设备下部采用一体式柜式机架结构，柜体预留了多组储物舱门，可以存放矫直滚轮备件、调节工具以及日常维护用的耗材，机架侧面开设了通风格栅，为内部安装的驱动电机、传动组件提供散热通道，避免长时间连续运行时内部积热导致的部件寿命衰减。

　　安装边界方面，这套设备的整体布局采用落地式设计，机架底部为平整的安装基准面，可以直接通过膨胀螺栓固定在车间硬化地面上，不需要额外搭建加高工作台，进料端和出料端的高度匹配常规线材加工产线的输送高度，能直接对接前端的放线架、后端的裁断机或者端子压接设备，不需要额外做高度转接。两组矫直模组的安装座都采用定位销与螺栓组合固定在机架台面上，后期如果需要适配特殊线径的加工需求，可以快速更换对应槽型的滚轮组，甚至整体更换矫直模组，不需要对机架主体做二次加工。中间的输送导向段采用分体式盖板设计，日常清理导向槽内的金属碎屑、线缆外皮残留时，只需要拆卸上部盖板就能完成操作，不需要拆解整个输送结构，大幅降低日常维护的工作量。

　　实际使用场景中，这类矫直设备常布置在通讯线缆加工车间、五金线材制品厂的下料工段，处理成卷来料的线材，经过矫直后的线材直线度可以稳定控制在每米长度弯曲量不超过1毫米，完全满足精密接插件压接、小尺寸五金线材折弯的精度要求。驱动部分的传动结构隐藏在台面下方，通过同步带连接两组矫直模组的主动滚轮，保证前后两组滚轮的线速度完全一致，不会出现前后段速度差导致的线材拉扯、堆料问题。每个矫直滚轮都采用了带轴承的转动结构，滚轮外圈开有对应线径的圆弧槽，线材输送过程中滚轮随动转动，不会和线材表面产生滑动摩擦，既能避免线材表面被刮花，也能降低输送过程中的阻力，减少驱动电机的负载。设备台面边缘做了倒角处理，没有突出的尖锐结构，避免操作人员上下料时被磕碰，调节手柄都布置在矫直模组的外侧，操作人员站在设备正面就可以完成所有压下量的调节，不需要探身到设备上方，操作的便利性和安全性都有对应的结构考量。
