小型立式工件成圆加工专用设备结构

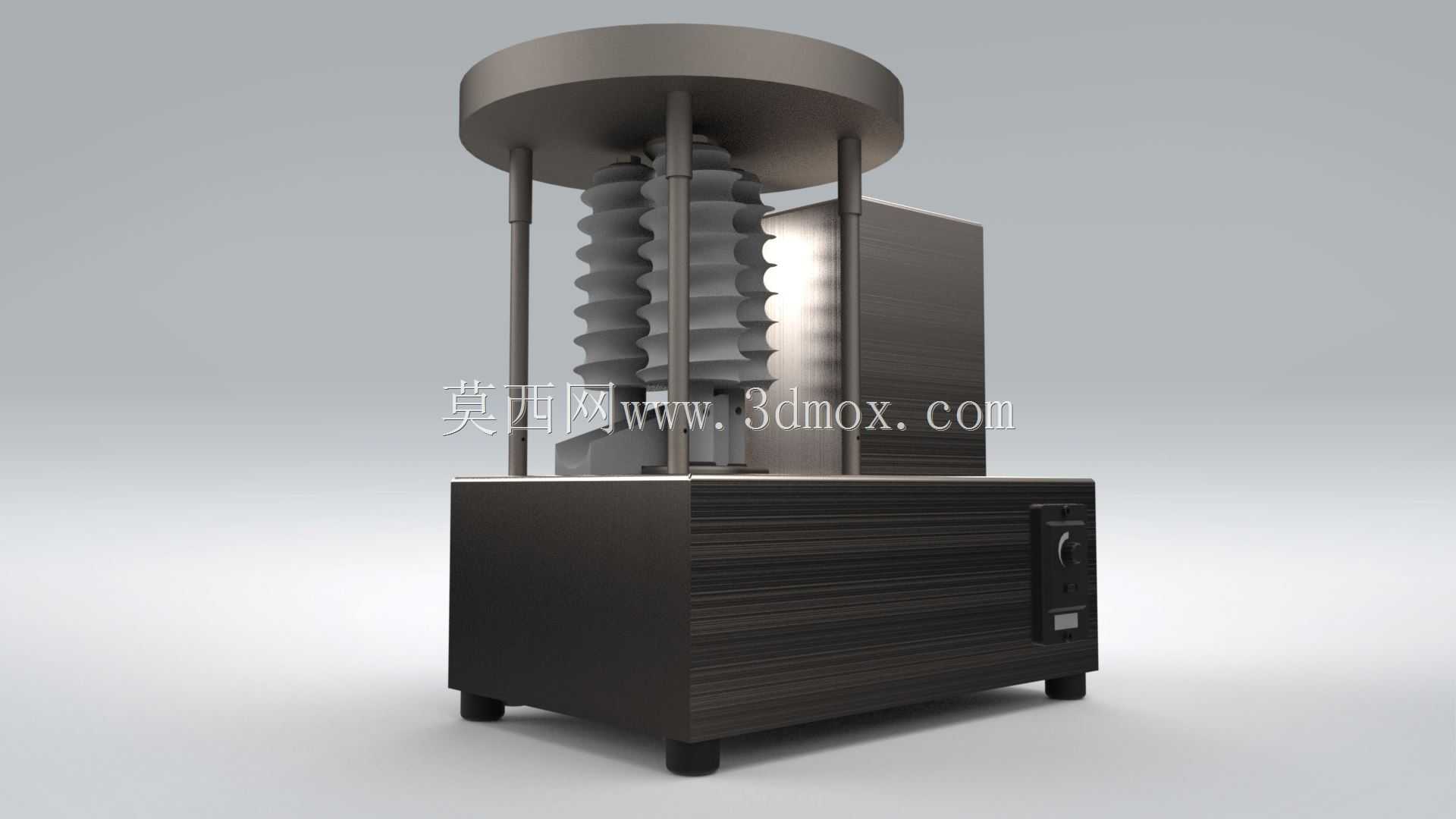

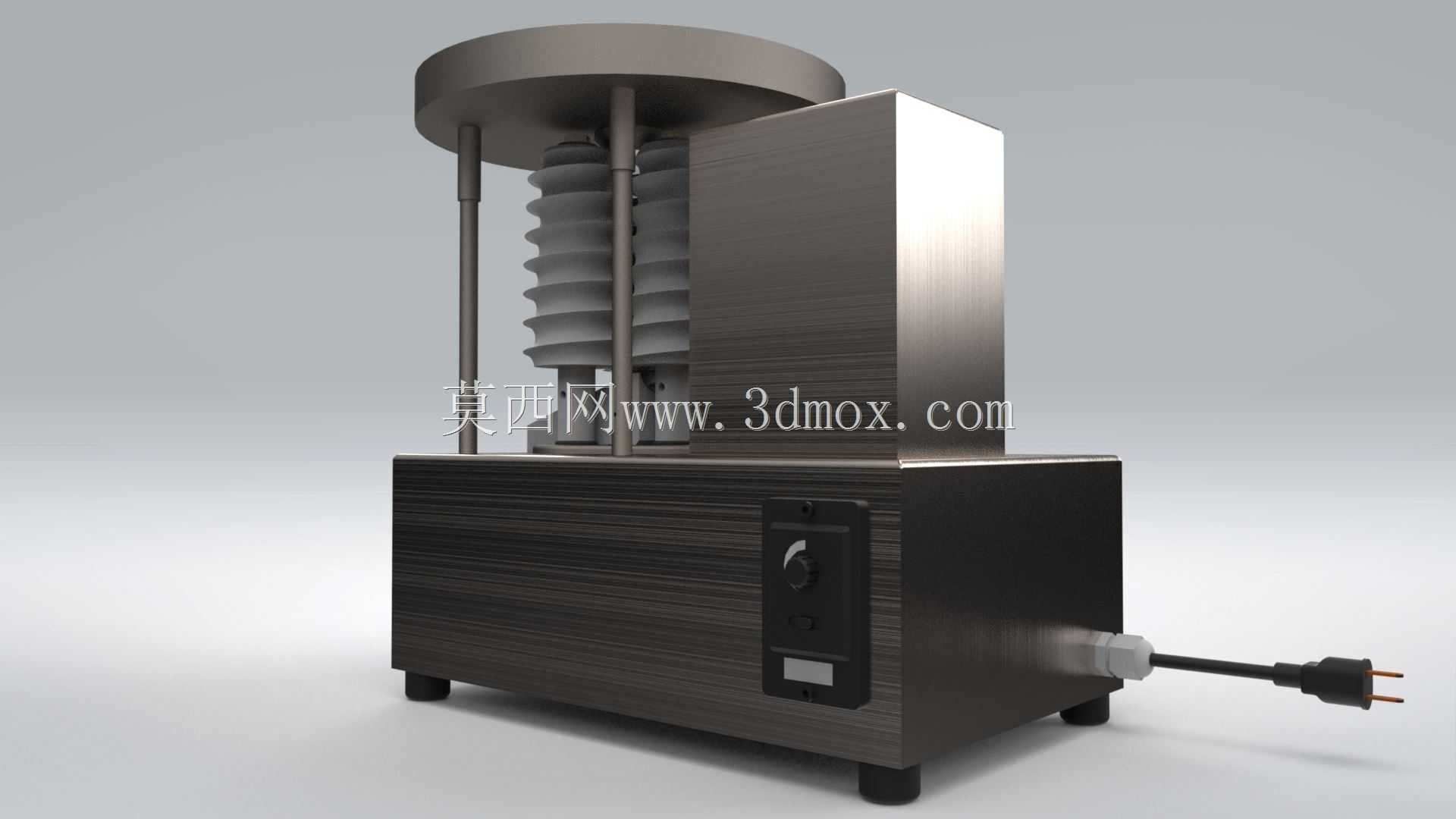

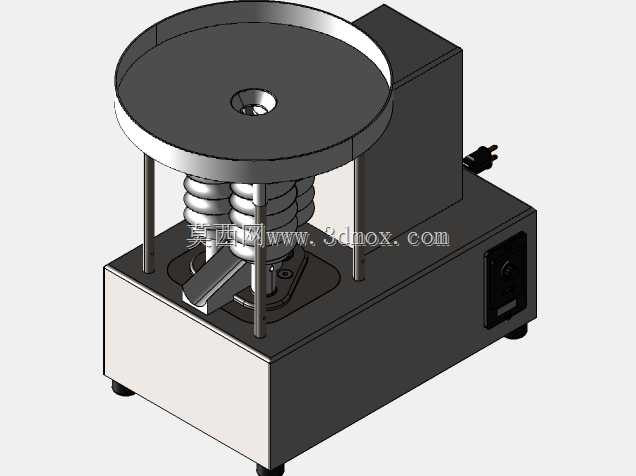

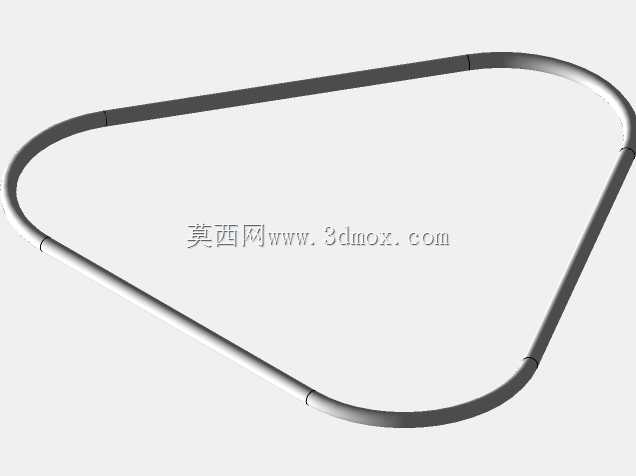

　　在小型钣金件、薄型金属工件的批量成型加工场景中，这类立式成圆设备是小尺寸工件圆弧成型工序的核心工装，常布置在五金加工车间的精整工段，衔接下料、预弯工序与后续的焊接、打磨工序，适配厚度0.3-2mm的金属带材、片材的卷制成型作业，可加工直径范围覆盖20mm到180mm的圆筒类工件，相比大型卷板设备，它占地尺寸仅为620mm*480mm，整机高度控制在850mm，不需要额外做地基固定，放置在标准重型工作台即可投入使用，安装边界仅需预留后侧150mm的接线与散热空间、左右侧各100mm的操作维护空间，对小型加工车间的工位排布十分友好。从结构设计逻辑来看，设备采用下置动力箱体、上置成型执行端的布局，底部的箱体采用加厚冷轧钢板折弯焊接成型，

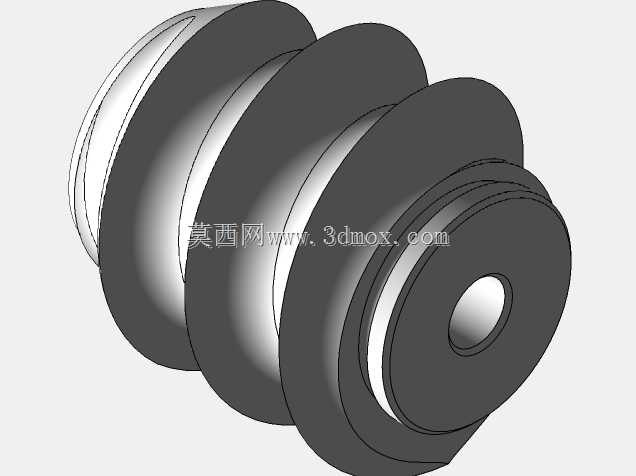

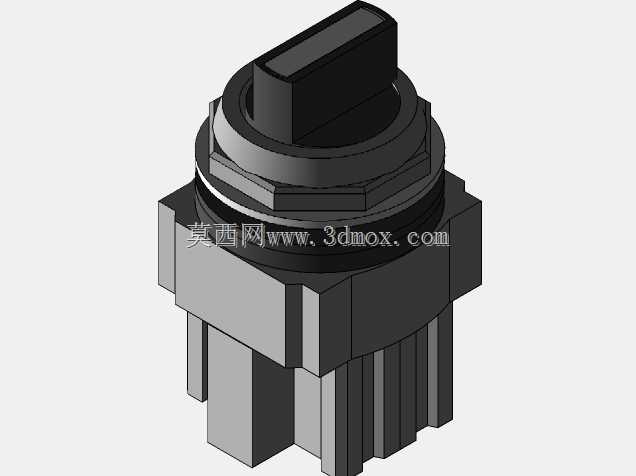

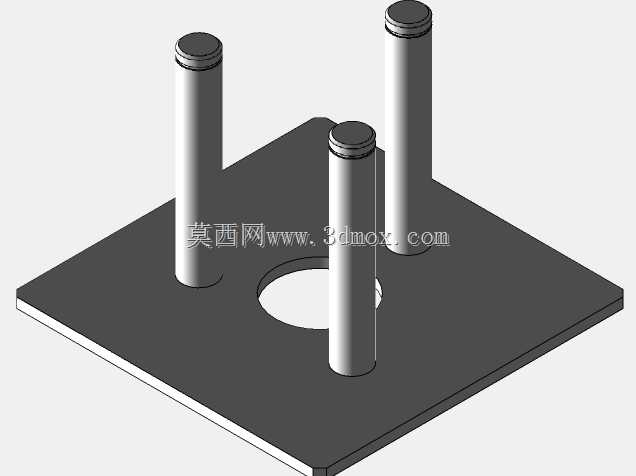

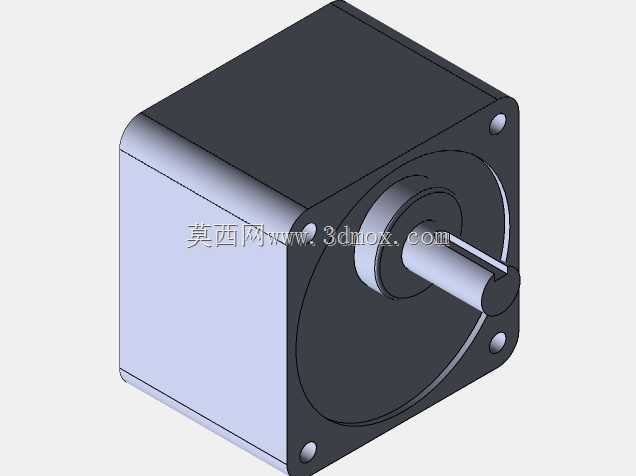

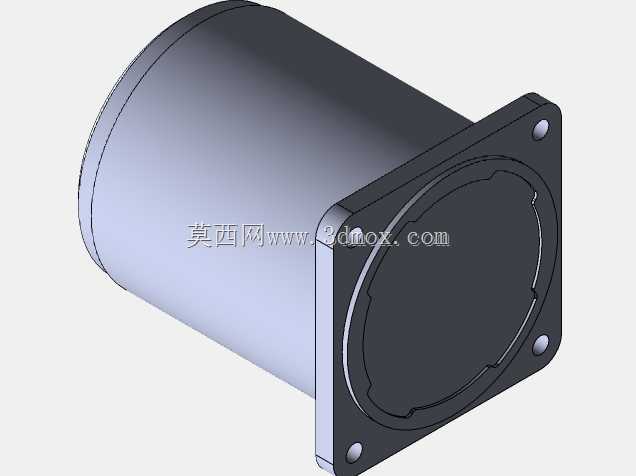

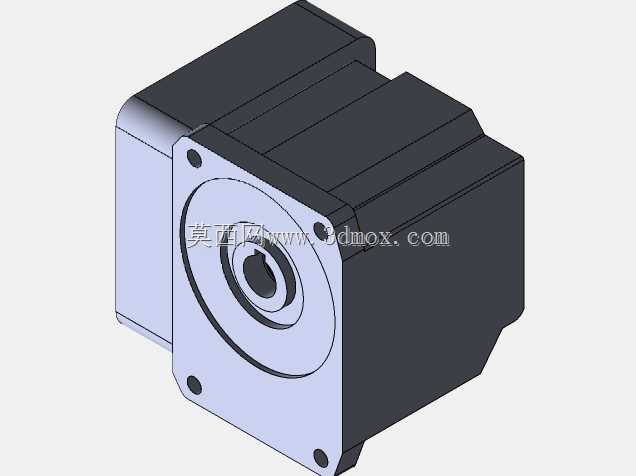

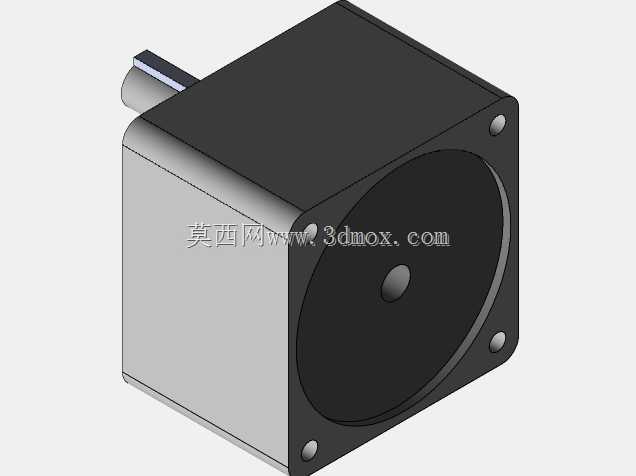

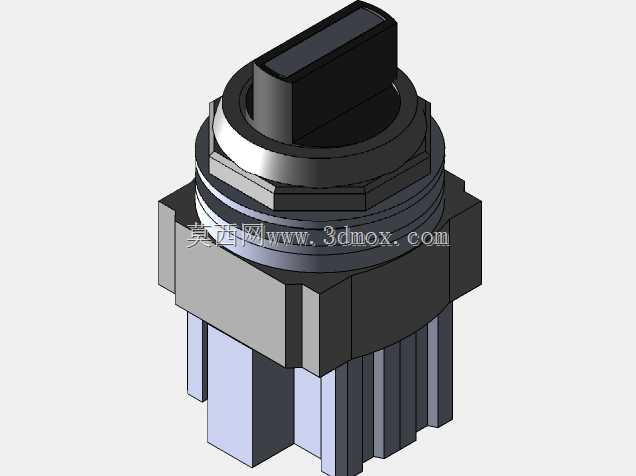

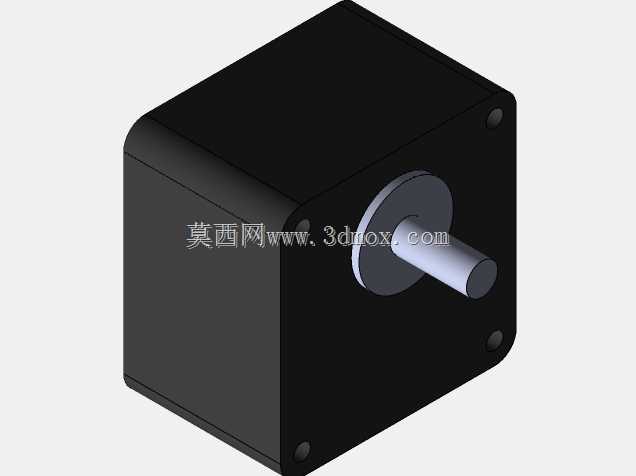

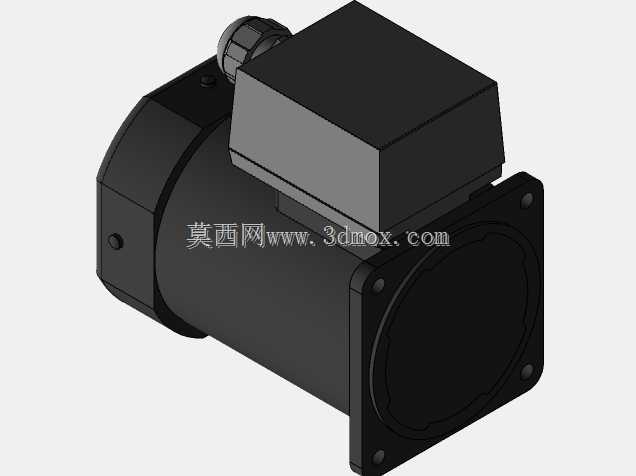

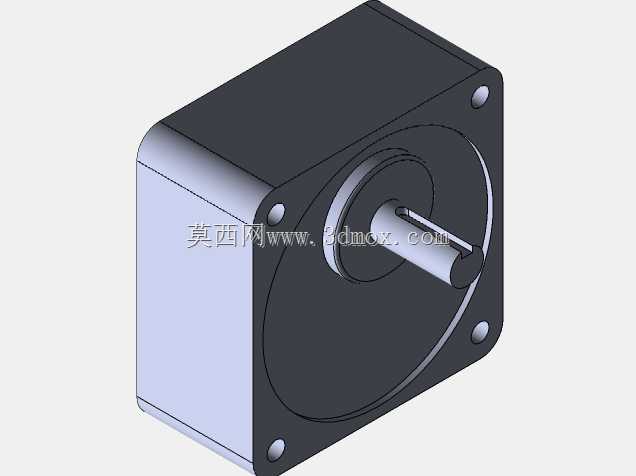

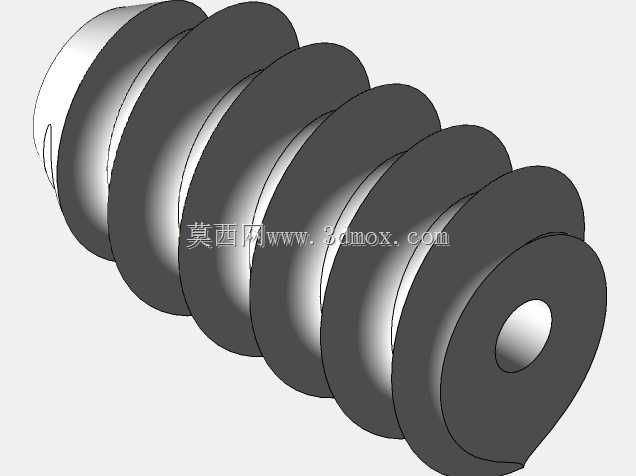

　　内部集成了减速传动组件与驱动电机，箱体底部设置四个可调式橡胶减震脚，既可以抵消设备运行时的小幅振动，也能通过调节脚杯高度适配不平整的工作台面，箱体侧面嵌入的调速旋钮与电源开关，操作位高度刚好匹配站立作业人员的手肘高度，不需要刻意弯腰或者抬手即可完成参数调节。上置的成型执行端采用多组叠层式成型辊结构，辊组采用耐磨轴承钢精加工后做表面淬火处理，硬度达到HRC58-62，长期加工带材不会出现表面拉伤或者辊形磨损，保证成圆后的工件圆度公差控制在0.2mm以内；三根导向立柱采用镀铬硬轴加工，表面粗糙度达到Ra0.8，配合直线轴承实现上压盘的上下升降调节，可根据待加工工件的直径、材料回弹量调整压合行程，适配不同材质的成型需求，

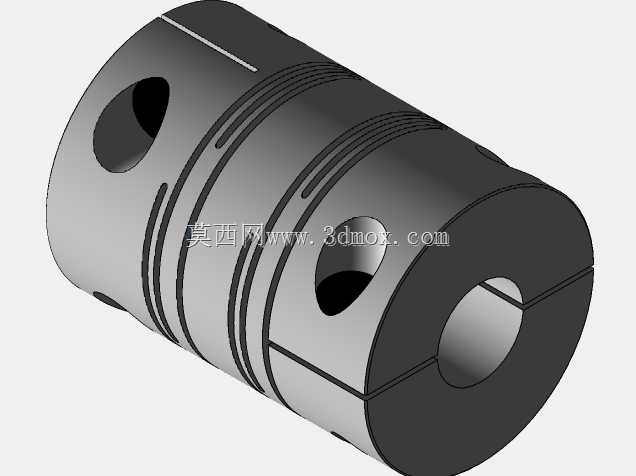

　　比如加工铝带时适当减小压下量避免材料压裂，加工不锈钢带时适当增加保压时间抵消材料回弹。设备顶部的圆形压盘采用铸铁材质做时效处理，长期受压不会出现形变，保证压合时各位置受力均匀，避免成圆后工件出现锥度、接缝错位的问题。实际生产中，这类设备常用来加工小型五金筒身、灯具外壳、小型通风管道接头、电容外壳等薄壁圆筒类零件，相比手工敲制成型，它的加工效率提升6倍以上，且成型后的工件一致性好，不需要后续大量的校圆工序；相比大型三辊卷板机，它的采购成本仅为前者的十分之一，能耗不足0.75kw，适合小批量多批次的柔性生产需求。设计这款设备的三维结构时，需要重点关注传动组件的同轴度公差，动力输出轴与成型辊组的同轴度要控制在0.05mm以内，

　　避免运行时出现卡滞、异响；同时要考虑成型辊的快拆结构，更换不同直径的成型辊即可加工不同曲率的圆弧工件，拆换过程不需要专用工具，单人3分钟即可完成辊组更换，适配快速换产的需求。设备的电气部分全部集成在底部箱体内，走线全部采用阻燃线槽排布，设置过载保护开关，出现卡料时设备会自动断电停机，避免电机烧毁或者传动部件损坏，操作侧设置的紧急停止按钮距离操作位仅120mm，出现异常时可快速触发停机，保障作业安全。从结构受力角度分析，上压盘的压力通过三根导向立柱均匀传递到底部箱体，立柱的安装位置采用三角形排布，相比四点排布拥有更好的结构稳定性，压合作业时不会出现压盘倾斜的问题；底部箱体的焊接位置全部做加强筋处理，承受最大1.2吨的压合力时箱体形变量不超过0.1mm，保证长期运行的结构精度。
