BT锥柄数控刀柄装配结构设计

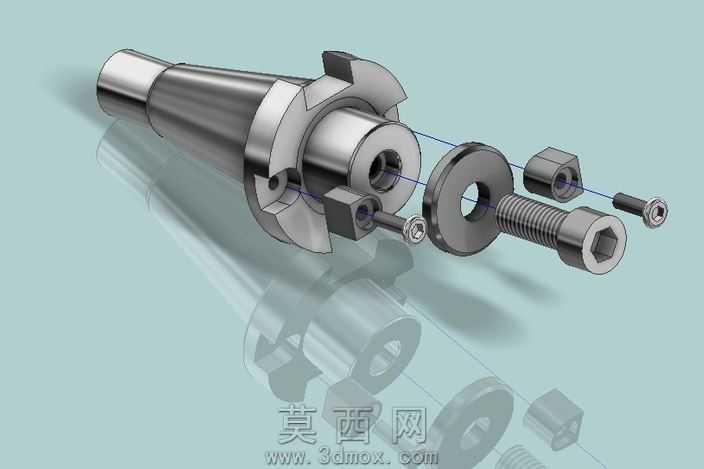

本作品为数控加工用BT锥柄刀柄的完整装配三维模型，建模过程严格遵循机械设计标准规范，首先通过草图绘制确定锥柄的锥度参数、法兰盘定位尺寸以及内部装夹孔的公差范围，采用旋转特征生成刀柄主体基础结构，保证锥面与机床主轴的配合精度符合行业通用标准。模型完整还原了刀柄的全部装配组件，包括带拉钉的锥柄主体、锁紧螺母、弹性夹套、定位压块以及内六角紧固螺钉，每个零件都通过拉伸、切除、螺纹扫描等特征完成细节建模，螺纹牙型、内六角沉孔、定位卡槽等细微结构都做到1:1还原，无结构缺失。渲染阶段采用金属材质赋予不同零件差异化的视觉表现，刀柄主体使用高铬不锈钢材质，调整反射参数呈现淬火后金属的冷硬光泽，锁紧螺母与螺钉采用调质钢材质，表面做轻微哑光处理区分不同加工工艺，弹性夹套使用弹簧钢材质，添加细微的表面纹理体现弹性元件的材质特性。装配关系完全模拟实际工装的组装逻辑，通过同轴心、面重合、螺纹配合等约束还原真实装配顺序，爆炸视图清晰展示各零件的装配位置与连接关系，可直观看到刀柄内部的装夹原理：锥柄通过法兰盘端面与主轴端面定位，拉钉与主轴拉爪配合实现拉紧，锁紧螺母旋转推动压块压紧弹性夹套，从而实现对刀具的夹紧固定。设计过程中充分考虑了刀柄的动平衡性能，法兰盘上的平衡槽、各零件的对称度都在建模时做了参数化控制，可直接用于工程图导出、装配工艺演示以及数控加工教学场景，模型结构严谨，参数准确，能够帮助学习者快速理解数控刀柄的工作原理与结构组成。
