U型桥式设备拉手结构设计

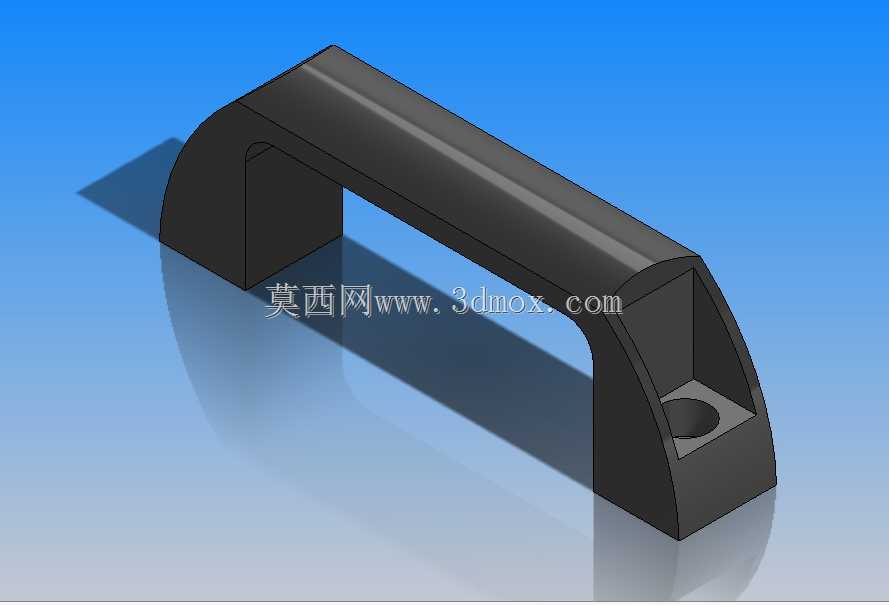

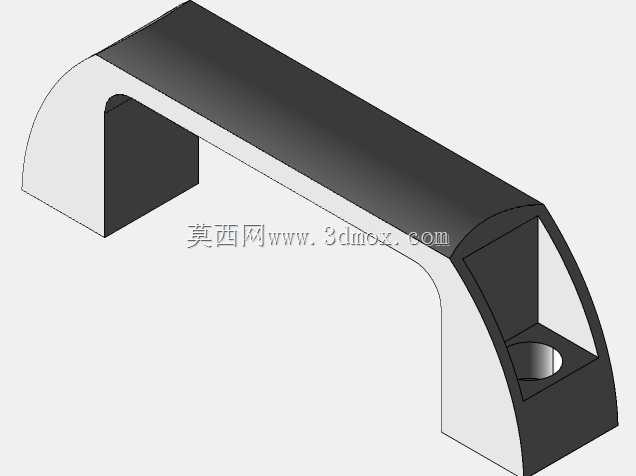

　　这类桥型拉手在工业场景里的应用覆盖度非常广，从标准通讯机柜、工业控制机箱、检测设备舱门，到小型自动化设备的检修盖板、工装夹具的握持部位，都能见到同结构产品的身影，核心作用是给操作人员提供稳定的施力点，完成门体开启、盖板抽拉、部件移位的操作，相比外露式的旋转把手，这种桥型固定结构没有活动铰接部件，长期使用不会出现铰接位松旷、销钉脱落的问题，可靠性更适配工业场景的高频操作需求。从结构设计逻辑来看，这款拉手采用对称式U型桥接结构，两个安装支脚与握持横梁做一体化过渡，支脚末端设计有沉头安装孔，安装时螺丝从拉手内侧穿过沉孔固定在门板或设备框架上，安装完成后螺丝头部完全藏于支脚内部，不会外露刮蹭操作人员衣物或手部，

　　同时沉孔的深度设计适配常规的十字盘头螺丝与内六角圆柱头螺丝，不需要额外定制特殊紧固件，现场安装替换的适配性更强。握持横梁的截面做了圆弧过渡处理，没有尖锐的直角棱边，操作人员握持时手掌与横梁的接触面积更大，施力时不会出现硌手的问题，哪怕是带劳保手套操作，也能获得足够的握持摩擦力，不会出现打滑脱手的情况。横梁与支脚的连接位置做了大圆角过渡，一方面是降低注塑或机加工过程中的应力集中问题，避免长期受力后连接位置出现开裂，另一方面圆角过渡也能减少清洁死角，设备日常擦拭维护时不会在棱角位置积留灰尘或油污。安装边界方面，两个支脚的安装孔中心距是这类拉手选型的核心参数，设计时需要匹配设备门板的预留安装孔位，支脚的高度决定了拉手横梁与安装面的间隙，

　　这个间隙需要保证成年人带手套的手指能顺利穿过横梁与安装面之间的空间，同时又不能过高导致拉手突出设备表面过多，避免设备搬运、移位过程中拉手被磕碰损坏。这款拉手的支脚底部做了贴合安装面的平切处理，安装后支脚与门板表面完全贴合，不会出现安装后翘边、缝隙过大的问题，固定后整体结构的刚性更强，承受大拉力时不会出现支脚变形的情况。从受力角度分析，拉手的最大受力点集中在横梁与支脚的过渡位置，设计时这个位置的壁厚做了加厚处理，相比横梁中段的壁厚增加约百分之二十，能承受垂直于安装面方向的大拉力，满足重型舱门开启时的施力需求，同时横梁本身做了等强度设计，从中间位置到两端支脚的壁厚逐步增加，既控制了整体的材料用量，又保证了整体结构的强度，

　　不会出现横梁受弯断裂的问题。表面处理上，这款拉手做了哑光质感的处理，不会产生强光反射，在工业车间的强光照明环境下不会因为反光晃到操作人员的视线，同时哑光表面的抗刮蹭能力更强，日常使用中产生的细小划痕不会特别明显，能长期保持外观的整洁度。在实际选型应用中，这类拉手除了用在工业设备上，也常被用在工具箱、试验箱、小型机电设备的外部门体上，因为没有活动部件，它的使用寿命比带弹簧、转轴的活动把手更长，在有油污、粉尘的恶劣车间环境下，也不会因为粉尘进入铰接缝隙导致操作卡滞，维护成本几乎为零。设计建模过程中，需要重点关注安装沉孔的同轴度，两个支脚的安装孔必须保持同轴且与安装面垂直，否则现场安装时会出现螺丝无法顺利穿入、安装后拉手歪斜的问题，同时支脚底部的安装平面需要保证平面度，避免安装后出现应力集中，长期受力后支脚出现开裂。横梁的弧度设计需要匹配人体手掌的自然握持弧度，不能做成完全平直的方梁，否则握持时受力点集中在手掌的局部位置，长时间操作会产生明显的不适感，圆弧过渡的截面能让压力均匀分布在整个手掌接触面上，提升操作的舒适度。另外，拉手的整体外轮廓没有突出的卡扣或凸起结构，设备在通道内移位或者人员经过时，不会勾挂衣物或者磕碰造成人员受伤，符合工业设备的安全设计要求。
